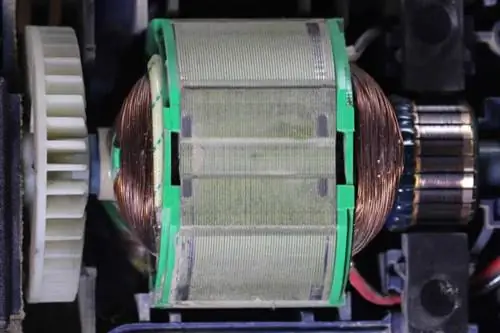

Хотя электрогенераторы и двигатели функционируют по-разному, они имеют массу общего. Они подобны противоположным сторонам монеты и построены из одного и того же материала, а соединение между ними - это то, что отличает одно от другого. Как вы, вероятно, знаете, эти механизмы состоят из двух основных частей. Одна из них представляет собой вращающуюся часть, прикрепленную к статическому магниту внутри магнитного поля. Он вращается, потому что поток электрического тока в электрический ротор заставляет его вращаться, намагничивая его. Другая часть - это механически вращающаяся часть, которая заставляет электрический ток выходить из машины.
Конечно, существуют и другие процессы, прежде чем вы сможете преобразовать механическую энергию в электрическую и электрическую в механическую. Один из них - припаять ротор к ротору и заставить его работать, но вы должны следить за тем, чтобы провода не запутывались во время вращения. Хотя предотвратить их переплетение кажется невозможным, есть одна вещь, которая может это сделать. Именно здесь угольные щетки приобретают решающее значение. В этой статье будет обсуждаться все, что вам нужно знать об угольных щетках электродвигателей, от самых основных понятий до марок и устранения неполадок.

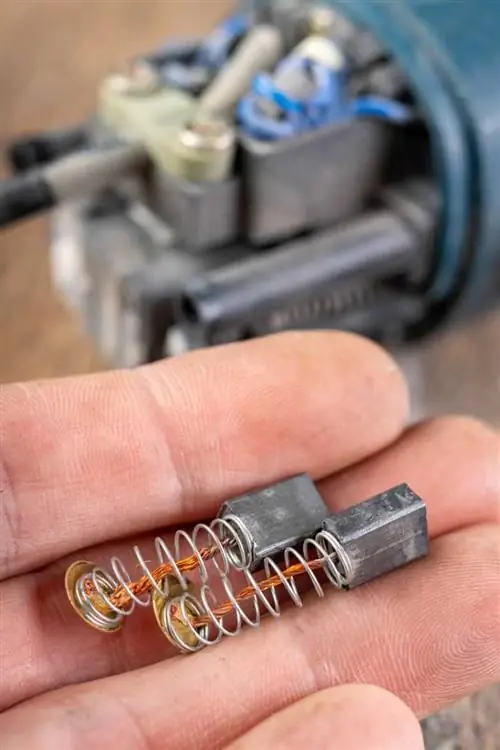

1. Что такое угольные щетки?
Углеродная щетка - это важный компонент электродвигателя, который позволяет электрическому току течь и замыкать одну цепь. Как упоминалось ранее, практически невозможно позволить ротору работать без переплетения проводов. Лучший способ выполнить эту задачу - использовать контактный механизм. Единая схема будет завершена без пайки вращающихся и неподвижных частей друг к другу. Основная роль угольных щеток заключается в выполнении этой задачи, предотвращении запутывания проводов, когда статические и вращающиеся части находятся в постоянном движении.
Для создания угольных щеток использовалась проволока, благодаря чему они выглядели как обычные проволочные щетки. Однако кажется, что он легко изнашивается, в результате чего у коммутатора возникают некоторые проблемы во время работы. Так появились щетки из углерода (графита). Угольные щетки также со временем изнашиваются, особенно при регулярном использовании. Центровка смазывается присадками, содержащимися в графите, поэтому графитовые щетки пригодны для оперативного использования.

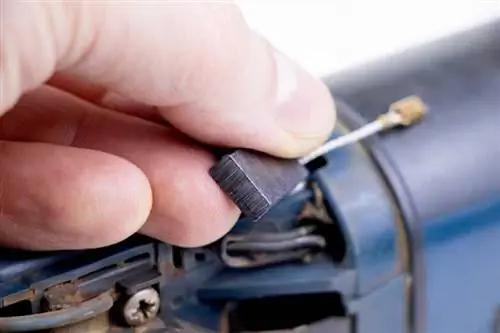

2. Когда следует заменять угольные щетки?
Хотя угольные щетки прочнее и долговечнее обычных проволочных щеток, это не означает, что они не изнашиваются со временем. Теперь вопрос в том, как узнать, что они уже износились?
Вот симптомы износа угольных щеток:
- Запах гари: Знайте, что вам нужно сменить угольную щетку, когда вы почувствуете запах гари. Запах, скорее всего, возникает из-за неисправных угольных щеток, а запах горелого указывает на то, что внутри машины что-то разваливается.
- Плохая производительность: Если машина перестает работать должным образом, это признак того, что вам следует проверить угольную щетку и посмотреть, нуждается ли она в замене. Вы можете попытаться встряхнуть его, чтобы начать работу, но его производительность может быть не такой хорошей, как раньше.
- Несоответствие мощности: Если машина внезапно перестает работать, это явный признак изношенных угольных щеток. Это означает лишь то, что в машине больше нет щеток.
- Искры: Хотя небольшие искры могут быть обычным явлением для электроинструментов, большие искры - нет, и именно тогда вам следует беспокоиться. Вы должны заменить угольные щетки как можно скорее, как только заметите их появление. Кроме того, вы можете проверить вентиляционные отверстия, чтобы следить за состоянием искр и не ухудшаются ли они.

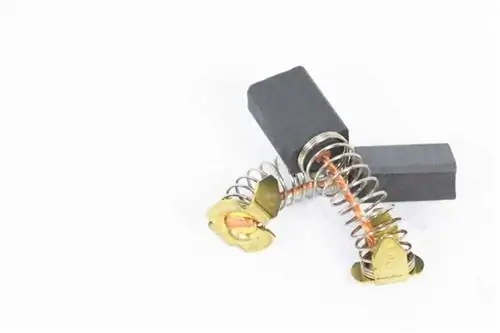

3. Какие типы угольных щеток для электродвигателей?
Углеродные щетки подразделяются на следующие категории:
Графит
Графитовые щетки изготавливаются путем сплавления графита со смолами и их наслоения, образуя кисть. Они обладают прекрасными ездовыми качествами и отличной съемкой, идеально подходят для контактных колец и коллекторов. Их функции быстрой съёмки защищают контактные кольца и коммутаторы при работе в загрязненной рабочей атмосфере. Их высокая плотность и низкая скорость поглощения также уменьшают вероятность заправки резьбы в загрязненных помещениях.
Электро-Графит
Электрографитовые угольные щетки можно отличить от других по оптимальной плотности и прочности. Это связано с тем, из чего они сделаны, что обеспечивает превосходную коммутационную способность и производительность при низкой влажности и высоких температурах. Вы также можете покрыть свои электрографитовые щетки, чтобы обеспечить хорошую работу даже в загрязненных рабочих средах.
Металл Графит
Металлографитовые щетки обычно изготавливаются с использованием мелких металлических порошков и графита. Металлические порошки обычно изготавливаются из меди, но и в других случаях хорошо подходят олово, свинец и серебро. Угольные щетки этого типа часто используются в коммутаторах низкого напряжения и высокой плотности. Кроме того, металлографитовые щетки имеют низкое сопротивление контакту, что делает их пригодными для заземляющих щеток.
Углеродный графит
Углеграфитовые щетки - это старейшая форма угольных щеток, обычно изготовленная из твердых материалов. Однако их функции ограничены старыми машинами с более низкой плотностью тока и больше не работают в современных коммутаторах из-за высокого трения, которое может привести к механическим проблемам.
4. Как устранить неполадки угольных щеток?
Если ваши угольные щетки не работают так, как должны, вам, возможно, придется выполнить следующие действия, чтобы устранить их неполадки и заставить их работать с оптимальной производительностью:
- Проверьте, нет ли ненужной вибрации металла, перегруженных машин, недостаточной вентиляции (нахождения в людном помещении) или загрязненной циркуляции воздуха.
- Ищите повреждения в пленке и коммутаторе.
- Проверьте, правильно ли подключены полюса катушки и статора.
- Проверьте, полностью ли работоспособны основные катушки.
- Проверьте сопротивление изоляции.
-
Проверьте щетки по следующим факторам:
- Не должен быть слишком коротким, треснувшим и подгоревшим, и должен сидеть полностью.
- Регулированная электрическая нейтраль
- Должен хорошо перемещаться вместе с держателем, не залипать и не иметь незакрепленных шунтов и клемм
- Вибрация должна быть минимальной
- Пружина должна иметь одинаковое давление
- С держателями на правильном расстоянии
Заключительные слова
Углеродные щетки - неотъемлемая часть каждого электродвигателя. Без них инструменты и машины не смогут нормально работать, а провода всегда будут переплетаться друг с другом, что приведет к серьезным механическим проблемам. Точно так же помните, что угольные щетки не прослужат всю жизнь. Они также нуждаются в замене, когда чрезмерно изнашиваются, что влияет на производительность вашего оборудования. Кроме того, обязательно узнайте, как устранять неисправности угольных щеток, чтобы вы могли устранить минимальные проблемы, предотвратить серьезные проблемы и обеспечить их эффективную работу.
