Балки являются неотъемлемой частью многих домов, но со временем они могут прогибаться, искривляться и провисать. Когда это происходит, другие компоненты, такие как стены и потолок, обычно делают то же самое.
Балки рассчитаны на определенную нагрузку и должны быть построены таким образом, чтобы выдержать ее, иначе она выйдет из строя. Если балка становится жертвой возраста, плохого дизайна или ветхости, решение часто состоит в том, чтобы сделать балку родственной.
Создание балки означает добавление еще одной идентичной балки, такой как бутерброд, которая удваивает толщину балки. Большинство строительных норм, в том числе наиболее часто используемый IRC, не касаются непосредственно сестринских балок, но они касаются балок, которые похожи.
Сегодня мы обсудим, как балка должна быть сестринской, используя в качестве руководства типичные требования кода и общие инженерные принципы.
Что означает родство с балкой?

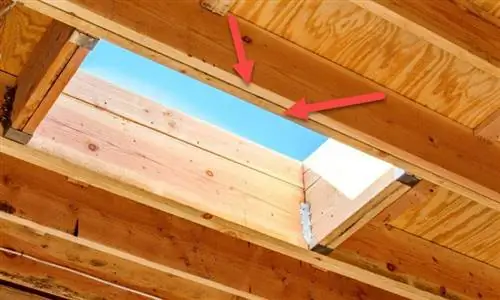

За неимением лучшей аналогии, вы можете думать о сестре Джоист как о идентичной сиамской сестре. Например, предположим, что ваша балка находится в полу, что делает ее балкой пола. Если ваша балка пола имеет размеры 2 дюйма на 8 дюймов (приблизительно), у вас есть балка пола 2 дюйма на 8 дюймов. Чтобы установить родственную балку, вы сделаете еще одну балку точно такую же, как та, что в полу, и прикрепите ее гвоздями, шурупами или болтами.
Зачем мне сестра Джойст?
Когда вы строите балку, вы фактически строите двойную балку. Большинство людей думают о балке как о длинном куске стали, используемом для строительства небоскребов. Балки очень прочные и используются для поддержки неподдерживаемого пролета, например моста. В случае балки пола она действует как единая балка и обеспечивает поддержку пола над ней.
Со временем балки могут провисать под весом и образовывать зазор между потолком и соседними стенами. Сестринская балка, по сути, добавляет полную прочность новой балки к любой поддержке, которую все еще обеспечивает исходная балка. Профессионалы, как правило, считают, что две доски, скрепленные гвоздями, образуют двойную балку, а идентичную доску добавляют к существующей балке, родственной.
Поможет ли сепарация балки пола исправить мой провисший пол?
Добавление сестер к провисшей балке пола - лучший способ починить провисший пол, однако есть правильный метод. Совмещение балки пола (или балок) обычно требует некоторой подготовительной работы перед установкой сестры на балку пола. Вы не хотите просто добавлять сестру к провисшей балке пола, потому что это сделает провисание постоянным.
Во-первых, вам нужно будет поднять исходную балку пола в исходное положение. Большинство профессионалов и самоучек используют для этой цели телескопические опорные домкраты. Телескопические опорные домкраты имеют на конце резьбовой стержень, который увеличивает длину домкрата с каждым поворотом. Телескопические домкраты удобны тем, что они одновременно служат и домкратом, и опорной стойкой.
Каковы правила установки одноуровневой балки перекрытия?
Чтобы добавить сестру к балке пола, вам нужно следовать некоторым правилам, чтобы убедиться, что ваша сестра выполняет свою работу. Профессиональные плотники следуют этим правилам, чтобы убедиться, что они соблюдают строительные нормы и правила, и потому что это лучший способ сделать это. Вы можете думать о сестринской балке как о шине на сломанном пальце. Во-первых, вы должны выпрямить палец (балка пола), прежде чем накладывать шину (сестра).
Убедитесь, что Sister Joist имеет несущую опору
Первым шагом при добавлении родственной балки является обеспечение несущей опоры везде, где будет установлена родственная балка. Несущая опора относится к стойкам, балкам, бетону или другим материалам, используемым для поддержки системы пола снизу. В большинстве случаев под системой пола устанавливается балка для поддержки балок пола.
Где бы ни кончалась ваша сестра, вам понадобится опора снизу в виде бетонного столба, телескопического опорного домкрата или другой опоры. Другими словами, ваша родственная балка должна иметь поддержку в любое время, когда два конца соприкасаются. Как правило, просто убедитесь, что ваша родственная балка имеет ту же длину, что и ваша оригинальная, и вам не понадобятся дополнительные стойки.
Всегда сверлите отверстия и вырезайте пазы в правильном месте
Распространенная ошибка любителей - делать вырезы или отверстия в балке пола или сестре, но в неправильном месте. Размещение этих вырезов или отверстий в неправильном месте эффективно снижает прочность балки. Всегда соблюдайте следующие правила при вырезании отверстий или пазов в балках пола:
-
Никогда не удаляйте более 1/6 ширины балки.
Вы никогда не захотите вырезать паз или просверлить отверстие, которое удаляет более одной шестой материала балки. Например, если у вас есть балка пола размером 2 x 8 дюймов, и вы вырезали 4-дюймовый паз на ее краю, с инженерной точки зрения, теперь у вас есть доска размером 2 x 4 дюйма, поддерживающая пол там, где должна быть Балка 2 x 8 дюймов.
Для иллюстрации, если у вас есть балка размером 2 x 8 дюймов, любая выемка, которую вы делаете, не должна превышать 1/6 этой ширины. Таким образом, вы можете безопасно сделать выемку примерно 1 дюйм в балке пола размером 2 x 8 дюймов, если она не находится в средней трети пролета.
- Никогда не делайте надрез в средней трети пролета.
- Никогда не сверлите отверстие в пределах 2 дюймов от края сестринской балки
-
Никогда не сверлите отверстие больше, чем ⅓ ширины сестринской балки.
Если вам необходимо просверлить отверстие для установки большой трубы или вентиляционного отверстия, никогда не вырезайте отверстие больше, чем на ⅓ ширины родственной балки. Например, если ваша родственная балка имеет размеры 2 x 8 дюймов, вы можете безопасно просверлить отверстие диаметром 2 ½ дюйма в центре. Однако 3-дюймовое отверстие, даже прямо в центре, не сработает, так как оно превысит ⅓ ширины родственной балки.
Если вам нужно провести кабель или трубу через родственную балку, никогда не делайте паз в средней трети. Например, если ваша родственная балка будет иметь пролет 60 дюймов, не делайте выемку дальше 20 дюймов с любого конца. Всегда используйте внешние две трети балки и никогда не превышайте ширину доски более чем на ⅙.
Выемки и дыры иногда встречаются в лагах и перекрытиях пола, хотя лучше их избегать. Важно отметить, что если ваши планы требуют 2” x 8” и вы вырезаете 2” выемку на краю, вы нарушили правила, потому что фактически установили 2” x 6” вместо 2” x указано 8 дюймов.
Вы не должны сверлить отверстие близко к краю доски, потому что вы фактически сделаете доску меньше. Точно так же, как слишком большая выемка, это ослабляет родственную балку. Если вам нужно просверлить отверстие, всегда убедитесь, что оно находится на расстоянии не менее 2 дюймов от края. Всегда делайте отверстия как можно ближе к центру родственной балки.
Установите правильный крепеж для сестры
При установке родственной балки убедитесь, что ваш крепеж подходит для проекта. При добавлении сестер (или сестер) к балке важно соединить все доски друг с другом, а не только одну рядом с ней. В некоторых ситуациях вам может понадобиться добавить двух или даже трех сестер к балке, если ситуация серьезная.
Никогда не используйте гвозди № 12 или № 16, если вы добавляете более одной сестрицы к балке. Хотя они обычно используются по всему дому, их длины недостаточно, чтобы проникнуть через три родственных балки. Лучшее решение при использовании более чем одной сестринской балки - соединить все сестринские балки и балку вместе с помощью оцинкованных болтов с квадратным подголовком соответствующего размера.
Вы также не хотите использовать стяжной болт для родственных балок, если можете этого избежать. Причина в том, что сестра настолько полезна, насколько и тугая. Болты с запаздыванием могут легко сорваться, пытаясь собрать сестру и балку вместе. Для болтов с квадратным подголовком требуются шайба и гайка, поэтому их можно затягивать намного эффективнее, не повреждая пиломатериал.
Чтобы сделать ваши соединения еще прочнее, не выравнивайте болты с квадратным подголовком равномерно. Например, отметьте места для болтов с квадратным подголовком на одном краю нечетными номерами, например, один фут (12 дюймов), три фута (36 дюймов), пять футов (60 дюймов), семь футов (84 дюйма) и т. д. С другой стороны, начните с четных чисел, например, 2 фута (24 дюйма), четыре фута (48 дюймов) и так далее.
С инженерной точки зрения этот шаблон распределяет нагрузку более эффективно. Если вы устанавливаете только одну сестринскую балку, вы можете использовать гвозди № 12 или № 16, чтобы соединить сестру по тому же шаблону. Вы также можете использовать винты, если они имеют длину 2 ½-3 дюйма. Большинство профессионалов используют 3-дюймовые оцинкованные шурупы для дерева с квадратной головкой, но также подойдут винты Phillips или Torx. Просто убедитесь, что родственная балка затянута настолько туго, насколько это возможно.
Ориентируйте корону сестры вверх
Профи обычно выбирают родственную балку за ее форму и корону. В идеале они ищут доску с небольшой выпуклостью, что означает, что край доски немного приподнят посередине. Примером преувеличенной короны могут быть рокеры на кресле-качалке.
Профи выбирают доску с небольшой выпуклостью, потому что она будет немного прочнее в направлении вниз. Подняв корону, сестра становится немного сильнее сверху вниз, и именно здесь она должна быть самой сильной. Вам нужна только небольшая выпуклость, около ¼ дюйма, потому что тяжелая выпуклость может вызвать бугор на готовом полу.
