PCI Express - это последовательное соединение, которое больше похоже на сеть, чем на шину. Он может сделать компьютер быстрее, увеличить графическую производительность и заменить слот AGP. Посмотрите, как это работает, на следующих нескольких страницах.

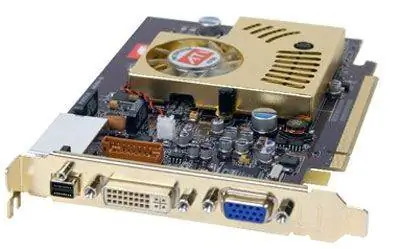

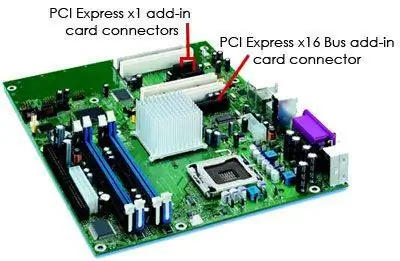

Слот x16 PCIe может обрабатывать гораздо больше данных в секунду, чем позволяют текущие соединения AGP 8x. Кроме того, слот x16 PCIe может обеспечить питание видеокарты мощностью 75 Вт, в отличие от соединения AGP 8x мощностью 25 Вт/42 Вт.

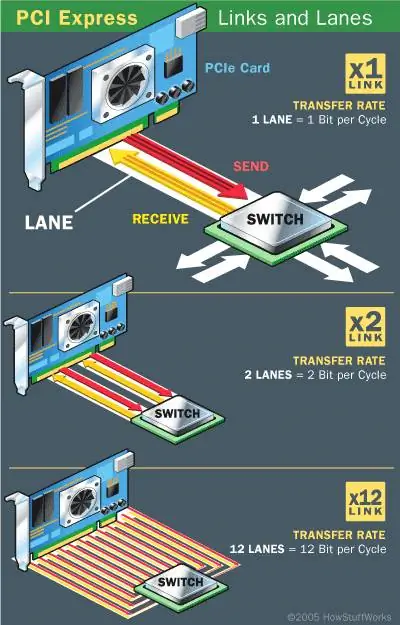

Полосы PCIe перемещают пакеты данных со скоростью один бит за цикл.
Каждая полоса соединения PCI Express содержит две пары проводов - одну для отправки и одну для приема.

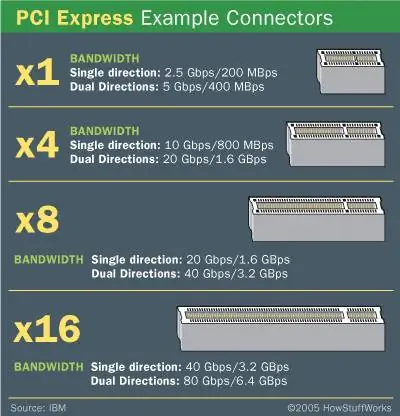

Соединение x1, самое маленькое соединение PCIe, имеет одну полосу, состоящую из четырех проводов. Ссылка x2 содержит восемь проводов и передает два бита одновременно, ссылка x4 передает четыре бита и так далее. Другие конфигурации: x12, x16 и x32.

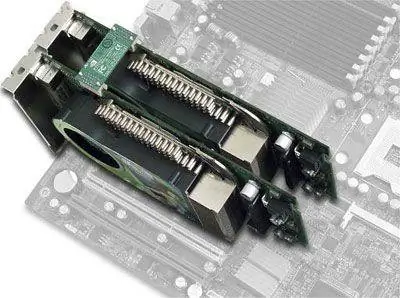

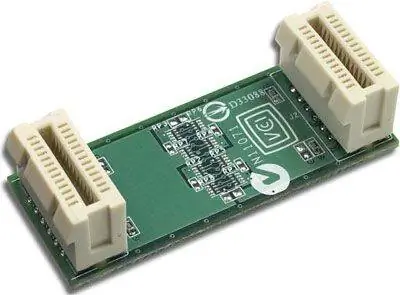

Благодаря SLI-сертифицированной материнской плате, двум видеокартам SLI и разъему SLI пользователь может установить две видеокарты в одну систему.
Alienware Video Array: две готовые видеокарты в сочетании с Video Merger Hub и проприетарным программным обеспечением. Эта система будет использовать специализированные системы охлаждения и питания для обработки всего дополнительного тепла и энергии от видеокарт.

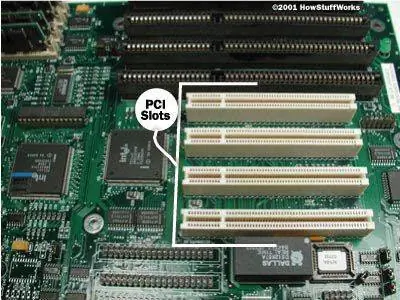

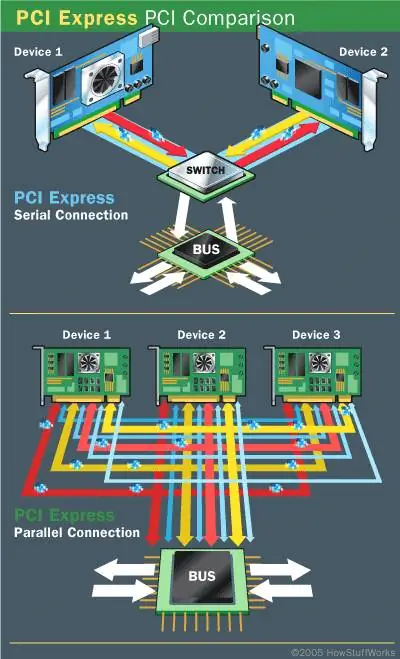

Устройства, использующие PCI, используют общую шину, но каждое устройство, использующее PCI Express, имеет собственное выделенное соединение с коммутатором. Дополнительные сведения см. в разделе Как работает PCI Express.
