Не знаете, как работает атомная электростанция? Нажмите «Далее», и мы познакомимся с одним из них.

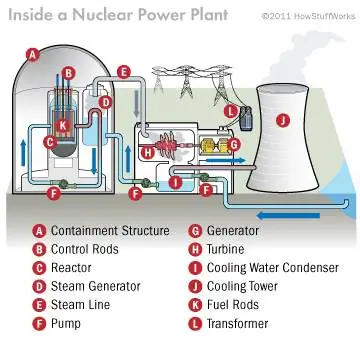

Это практически эпицентр ядерного реактора. Всеобъемлющая конструкция называется защитной оболочкой. Его слои из толстого бетона и стали предназначены для защиты от утечки радиации в окружающую среду. Вы также можете увидеть сам реактор.
Теперь мы смотрим на самую сердцевину реактора, наполненную теплоносителем ванну, где находятся топливо и управляющие стержни. Топливные стержни нарисованы красным цветом, а стержни управления - синим. Перемещение управляющих стержней регулирует скорость ядерной реакции (и выделяемое тепло). Погружение управляющих стержней полностью отключает электростанцию.
Синяя труба слева подает холодный теплоноситель в активную зону реактора, а красная труба справа подает горячий теплоноситель в парогенератор, второй сосуд, который вы видите здесь. Насосы, поддерживающие циркуляцию охлаждающей жидкости по всей системе, имеют решающее значение для безопасного функционирования ядерного реактора.
Парогенератор затем направляет собранный пар в турбину по паропроводу (вверху).
Наконец-то пар приводит в действие турбину.
На этом снимке хорошо видны турбина (вверху) и конденсатор охлаждающей воды (внизу). Конденсатор, в конечном счете, отправит только что охлажденную жидкость, которую он производит, обратно в парогенератор для поддержания там необходимой температуры ядра.
Конденсатор охлаждающей воды также направляет охлаждающую жидкость в градирню.
Башня охлаждающей жидкости делает то, что следует из ее названия - снижает температуру жидкости, проходящей через нее, чтобы она была готова вернуться к конденсатору или, в некоторых моделях, быть сброшена в окружающую среду. Пар, поднимающийся из градирни, - это обычная вода.
Здесь изображены генераторы, которые в конечном итоге подключаются к трансформаторам. Наконец, (атомная) энергия для людей. Чтобы узнать больше, ознакомьтесь с разделом «Как работает ядерная энергетика».
