Трубогиб предназначен для создания сложных изгибов труб из низкоуглеродистой стали. Обычно машина может работать с круглыми стальными трубами от 3 до 2 дюймов (5,1 см) с толщиной стенок 8 дюймов (20,3 см). Машина состоит из стальных штампов с проушинами. Он также состоит из шарнирных рычагов, шарнирных штифтов, приводных штифтов, U-образных ремней, комплекта против пружинного возврата, градусного кольца и градусного указателя для обеспечения точности кривизны. Трубогиб необходим для производственных цехов, которые работают с каркасами безопасности, автомобильными шасси или рамами мотоциклов. Трубогибы бывают двух типов - ручные и гидравлические. Здесь показано использование ручного трубогиба.
Шаги

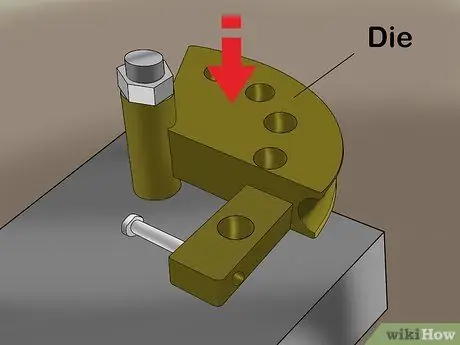

Шаг 1. Установите матрицу:
Выберите матрицу в соответствии с размером трубы, которую вы хотите гнуть. Снимите шарнирный штифт матрицы. Вставьте матрицу в прорезь для матрицы и вставьте штифт в матрицу, чтобы закрепить ее.

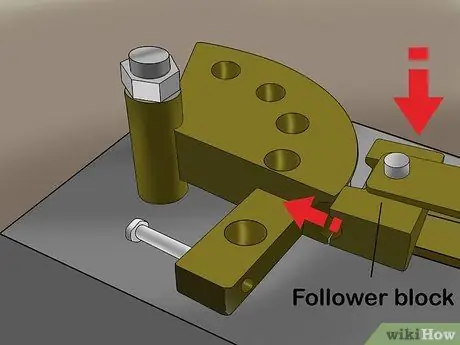

Шаг 2. Установите ведомый блок:
Размер ведомого блока должен соответствовать штампу. Поместите блок рядом с матрицей, оставив достаточно места для трубки. Затем возьмите штифт ведомого блока и вставьте его в основной рычаг гибочного станка и ведомый блок.

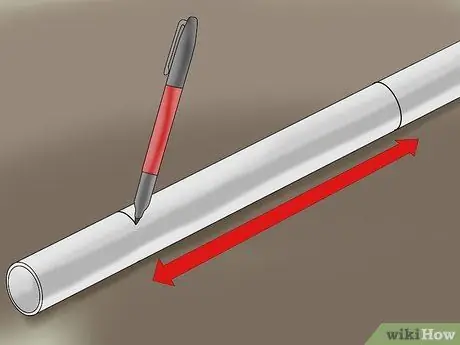

Шаг 3. Подготовьте трубу:
Возьмите трубу, размер которой соответствует размеру матрицы и ведомого блока. Используя ручку или маркер, сделайте случайную отметку в точке, с которой вы хотите начать изгиб.

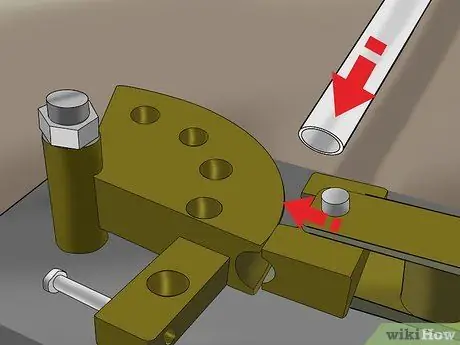

Шаг 4. Вставляем трубу:
Приводной блок остается свободным, чтобы регулировать высоту при вставке трубки. Удерживайте трубу между ведомым блоком и штампом. Выровняйте блок по вертикали по трубе, а затем вставьте трубу в машину. Матрица будет вращаться наружу, когда вы вставите трубу. Как только труба окажется на месте, поверните матрицу в правильное положение.

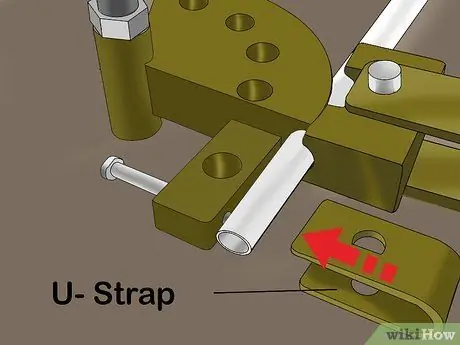

Шаг 5. Установите U-образный ремень:
П-образный ремень удерживает трубу на месте с проушиной. Он состоит из штифта, соответствующего размеру трубы, и ведомого блока. Снимите штифт ремня. Наденьте ремешок на трубу и снова вставьте штифт.

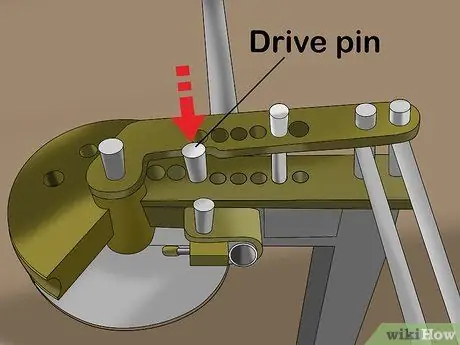

Шаг 6. Зафиксируйте приводной штифт:
Приводной штифт фиксирует поворотные рычаги на матрице, облегчая тем самым процесс гибки. Возьмите штифт и опустите его в щель между рычагами и матрицей.

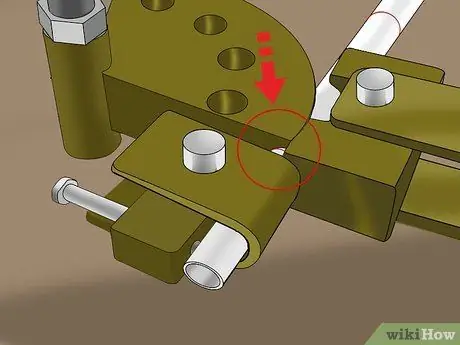

Шаг 7. Выровняйте трубу:
Отрегулируйте трубу так, чтобы ранее нанесенная случайная метка совпадала с передней кромкой матрицы. Вы можете сделать это, глядя через одно из отверстий под ведущий штифт, пока метка не станет видна.

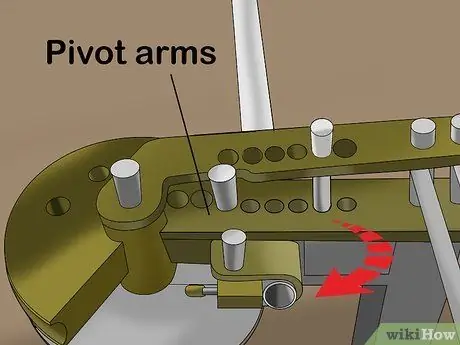

Шаг 8. Создайте напряжение в поворотных рычагах:
Поворотные рычаги обычно ослаблены. Приложите небольшое усилие к поворотным рычагам, потянув за них.

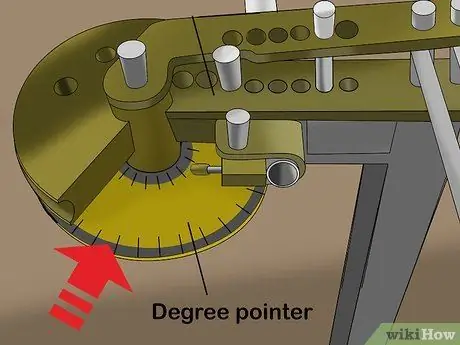

Шаг 9. Установите указатель градуса:
Возьмите указатель и поместите его на конец выступа. Указатель состоит из винта с накатанной головкой. Используйте его, чтобы закрепить указатель на выступе. Убедитесь, что указатель находится на кольце градусов и выровнен по нулю градусов. В этот момент нужно затянуть болт натяжителя, который находится рядом с плашкой.

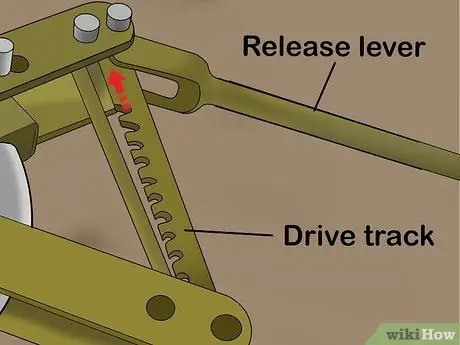

Шаг 10. Включите приводную рейку:
Вставьте первую выемку приводной рейки во втулку на конце поворотного рычага.

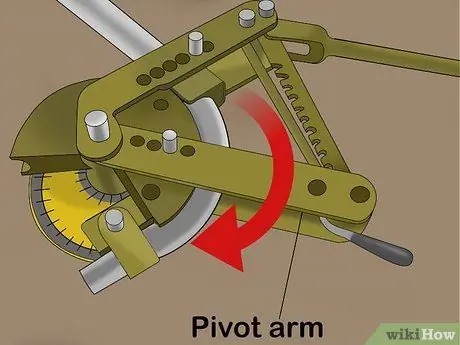

Шаг 11. Запустите процесс гибки:
Потяните за ручку, и поворотные рычаги начнут открываться. Матрица будет вращаться и гнуть трубу. В то же время указатель начнет показывать измерение кривизны. Сгибая трубу, зацепите последующие зубья приводной рейки и продвигайтесь вниз до последней выемки.

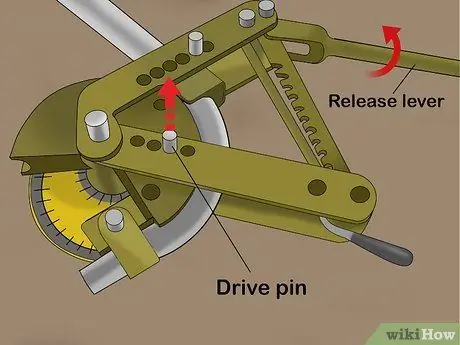

Шаг 12. Перезагрузите трубогиб:
Как только вы дойдете до последней выемки в приводной стойке, вам необходимо переустановить гибочный станок. Сделайте последнюю половину оборота ручки и удерживайте ее в закрытом положении. Слегка надавив на ручку, отсоедините фиксирующий рычаг комплекта противодействия пружине. Затем отпустите приводной штифт, чтобы рычаг шарнира высвободился. Слегка надавите на рычаг разблокировки и переустановите поворотные рычаги. Поместите приводной штифт в следующее отверстие для привода, удерживая рычаги в исходном положении. После этого можно продолжить процесс гибки.

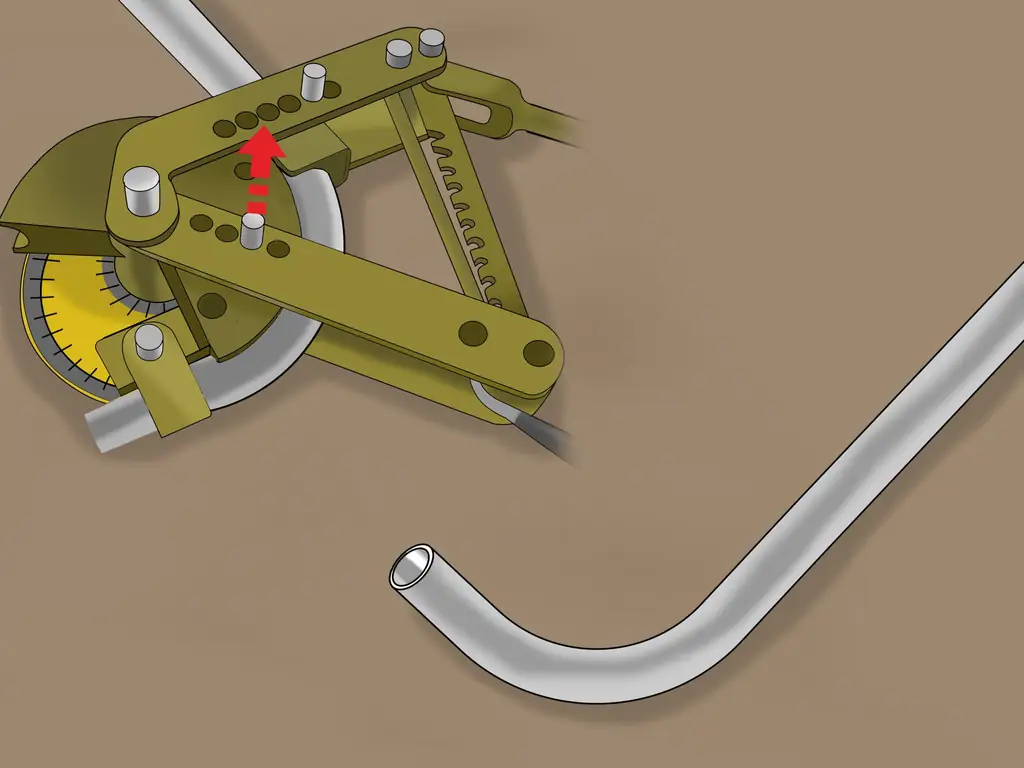

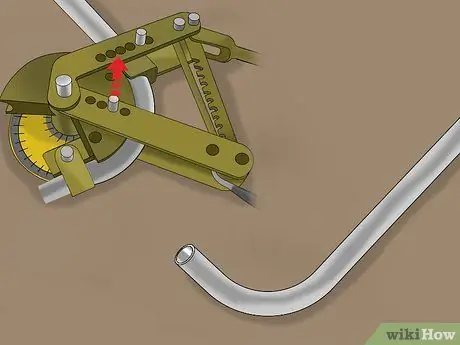

Шаг 13. Снимаем трубу:
Когда у вас есть нужные изгибы, пора снимать трубу. Удерживая небольшое усилие на ручке, отсоедините комплект пружины. Разверните приводную рейку и ручку в сторону. Снимите приводной штифт и закройте поворотные рычаги. Ослабьте болт натяжителя, снимите штифт U-образной перемычки и выньте трубу из машины.
подсказки
Перед тем, как вставить трубу, вы можете слегка смазать следящий блок для облегчения движения и предотвращения царапин
Предупреждения
- Матрица имеет номер размера. Убедитесь, что цифра обращена вверх, а выступ направлен наружу от поворотных рычагов.
- Всегда следите за тем, чтобы матрица была чистой и обезжиренной.
- К блоку следящего механизма прикреплен крошечный штифт для позиционирования по высоте. Этот штифт должен быть направлен вниз при установке блока.
