Вы можете проверить предохранитель с помощью цифрового или аналогового вольт-омметра. Цифровой мультиметр использует ЖК-дисплей для индикации состояния проверяемого предохранителя, в то время как аналоговый мультиметр использует традиционное движение индикатора для индикации состояния предохранителя.
Использование цифрового мультиметра

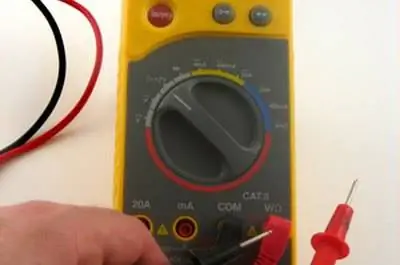

Подсоедините измерительные провода к вольт-омметру. Подключите черные измерительные провода к черному разъему с маркировкой «Com» или «Common» на передней панели счетчика. Подключите красный измерительный провод к красному разъему с надписью «Вольт/Ом» на передней панели прибора.
Установите функциональный переключатель измерителя в положение «Ом», а переключатель диапазона - в положение «R x 1». Если ваш цифровой мультиметр является измерителем автоматического измерения диапазона, у вас не будет переключателя диапазона. Вместо этого у вас будет только функциональный переключатель, поскольку измеритель автоматически выберет правильный диапазон для измеряемой величины.
- Вы можете проверить предохранитель с помощью цифрового вольт-омметра или аналогового вольт-омметра.
- Подключите красный измерительный провод к красному разъему с надписью «Вольт/Ом» на передней панели счетчика.
Отключите питание и извлеките из цепи предохранитель, который необходимо проверить. Никогда не проверяйте плавкий предохранитель на целостность, пока он все еще подключен к цепи, которую он защищает. Если в цепи все еще есть напряжение, счетчик будет непоправимо поврежден. Если при проверке предохранитель все еще находится в цепи, можно получить ложное показание о том, что предохранитель исправен, если счетчик замыкает цепь через другие компоненты цепи. В целях безопасности всегда вынимайте предохранитель из цепи перед проверкой.
Прикоснитесь черным щупом к одному концу предохранителя и красным щупом к другому концу предохранителя. Не имеет значения, какой щуп вы прикасаетесь к какому концу, поскольку предохранители не поляризованы. Вы проверяете, есть ли целостность плавкого предохранителя. Показатель примерно 0,5 на ЖК-дисплее цифрового измерителя указывает на исправность предохранителя. Большинство цифровых счетчиков считывают собственное внутреннее сопротивление предохранителей, следовательно, оно составляет 0,5 Ом, а не 0,00 Ом. ЖК-дисплей "ОЛ." указывает на отсутствие целостности предохранителя. Предохранитель неисправен, его необходимо заменить.
- Отключите питание и извлеките из цепи предохранитель, который необходимо проверить.
- В целях безопасности всегда вынимайте предохранитель из цепи перед проверкой.
Раздел второй: Использование аналогового счетчика
Подключите измерительные провода к измерителю, как вы это делали в первом шаге.
Установите функциональный переключатель в положение «Ом», а переключатель диапазона в положение «R x 1». Все аналоговые измерители регулируются вручную, поэтому вам необходимо выбрать диапазон «R x 1» Ом.
Повторите шаги третий и четвертый из первого раздела.
