Бензопилы незаменимы для заготовки дров, но, как и для всех инструментов, иногда для них требуются новые детали. Узнайте, как измерить шину и цепь бензопилы, чтобы правильно подобрать замену.
Незаменимый инструмент в профессиональном и домашнем лесном хозяйстве, бензопила является электростанцией, когда она хорошо работает. Однако со временем и при многократном использовании цепь бензопилы может изнашиваться, а шина цепной пилы может погнуться или повредиться.
Упуская из виду такую простую вещь, как заполнение масляного резервуара пилы, можно необратимо повредить шину и цепь. Заменить оба элемента несложно, как и определить правильные размеры замены, если вы знаете, как это сделать.
Для измерения шины и цепи бензопилы требуется очень мало расходных материалов. В следующем руководстве представлены две разные бензопилы: 20-дюймовая газовая пила Echo Timber Wolf и 12-дюймовая аккумуляторная бензопила Echo. Другие бренды и модели могут немного отличаться, но измерение шины и цепи на всех моделях осуществляется в соответствии с одними и теми же общими рекомендациями. Соберите припасы перед началом, и это может быть быстрой задачей.
- Винтовой ключ для бензопилы
- Рулетка
- Монеты: четверть, десять центов и пенни
- Защитные перчатки (дополнительно)
- Строка (необязательно)
ПРЕЖДЕ ЧЕМ ВЫ НАЧНЕТЕ
Безопасность прежде всего! Отключите бензопилу от источника питания. Если бензопила питается от литий-ионного аккумулятора, снимите аккумулятор. Если это цепная пила, отключите инструмент от сети.
Также неплохо надеть перчатки. Звенья цепи бензопилы острые и могут легко поцарапать или порезать кожу.
Как измерить шину бензопилы
Бензопилы продаются по длине шины, поэтому в большинстве случаев владелец инструмента будет знать размер шины при покупке сменной шины. Однако длину стержня можно забыть, или у инструмента может быть другой первоначальный владелец, поэтому текущий владелец не знает длину.
Научиться измерять шину бензопилы просто, но для этого нужно разобрать бензопилу. Вот как:
ШАГ 1: С помощью гаечного ключа ослабьте болты, удерживающие защитный чехол на месте
Сбоку бензопилы находятся один, два или три болта, в зависимости от марки и модели пилы. Болты крепят защитный кожух к месту крепления шины, цепи и звездочки.
Для этой работы специально разработан ключ для бензопилы (комбинированный ключ и отвертка). Используйте конец торцевого ключа, чтобы ослабить и снять гайку (гайки), поворачивая против часовой стрелки. Как только гайки сняты, корпус сразу же соскальзывает. Обязательно положите болты в безопасное место, где они не потеряются.
ШАГ 2: Снимите шину бензопилы и цепь
После снятия кожуха цепь провисает, и ее легко поднять и снять с шины и звездочки. Теперь потяните за стержень наружу от бензопилы, чтобы снять его. И цепь, и шина должны легко сниматься.
ШАГ 3: Измерьте стержень от кончика до центральной прорези и при необходимости округлите в большую сторону
Положите шину бензопилы на стол или прилавок и измерьте расстояние от закругленного конца до центрального паза на другом конце шины. Шины для бензопил продаются в четных количествах, например, 12-дюймовые, 14-дюймовые и 16-дюймовые шины. Хитрость заключается в округлении измерения до ближайшего четного числа.
На газовой бензопиле Echo Timber Wolf расстояние от острия до паза получается равным 18-7/8 дюймам, поэтому при округлении получается 20 дюймов.
Как измерить цепь бензопилы
Научиться измерять размер цепи немного сложнее, но несложно. Чтобы получить правильную цепочку замены, пользователям нужно три числа; шаг, калибр и количество звеньев в цепи.
Эта информация может быть напечатана на некоторых шинах бензопилы, как это было обнаружено на Echo. Он имеет 12-дюймовый стержень, что означает, что стержень имеет длину 12 дюймов, калибр 0,050 и шаг 3/8 дюйма. Кроме того, количество приводных звеньев в цепи равно 45, на что указывает «45DL».
Более крупный Timber Wolf не имеет маркировки на руле, но определить размеры несложно.
ШАГ 1: Подсчитайте количество ведущих звеньев в цепи
Размер цепи бензопилы зависит от количества ведущих звеньев. Это единственный шаг, который может стать утомительным, но не сложным. Если на панели нет напечатанной информации, вам придется считать звенья диска.
Хотя это и не обязательно, связывание строки между ссылками и начало подсчета сразу после строки упрощает подсчет ссылок, не теряя места. Запишите общее количество. В цепи Timber Wolf мы насчитали 70 ведущих звеньев.

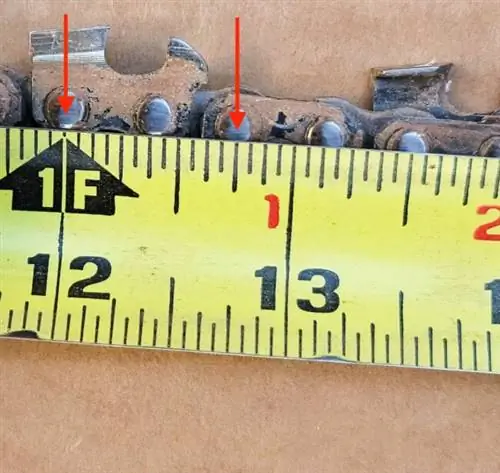

ШАГ 2: Измерьте расстояние между тремя заклепками и разделите его на 2, чтобы найти шаг
Приводные звенья удерживаются на месте заклепками, которые удерживают их надежно прикрепленными и служат в качестве гибких точек, позволяющих цепи изгибаться при движении по стержню. Чтобы определить шаг цепи, измерьте расстояние между тремя заклепками, начиная с центра одной заклепки, проходя через вторую и заканчивая центром третьей. Это измерение должно быть точным, поэтому вместо того, чтобы начинать с конца рулетки с плавающим крючком, начните с 1-дюймового шага рулетки.
На Timber Wolf точное расстояние между заклепками составляло 6/8 дюйма. При делении на 2 получается 3/8 дюйма. Таким образом, шаг цепи составляет 3/8 дюйма.
ШАГ 3. Используйте обычные монеты для определения толщины цепи
Шаблон цепи бензопилы - это толщина кончиков звеньев, которые проходят в канавке шины бензопилы. Самый простой способ определить толщину цепи - использовать монеты для определения ширины паза на стержне. Соберите монетку, пенни и четвертак. По одной попробуйте вставить каждую монету в канавку на краю шины бензопилы.
Правильная монета должна легко, но плотно входить в канавку. В случае с Timber Wolf четверть была слишком широкой, чтобы попасть в канавку; Десятицентовик был таким узким, что звенел, но пенни сидел хорошо и плотно, так что правильный калибр был 0,058. Используйте следующее, чтобы определить калибр в зависимости от того, какая монета подходит лучше всего.
- Дайм:.050
- Пенни:.058
- Квартал:.063
Последние мысли
Громкий шум и огромная мощность бензопилы противоречат их относительно простой конструкции. Разборка бензопилы для измерения и замены шины и цепи - это быстрая и простая задача, для которой требуется очень мало инструментов.
Важно, чтобы запасные части были правильного размера. Однако, даже если у пользователя нет оригинального руководства и размеры не напечатаны на планке, их легко определить. Благодаря нашему руководству по измерению шины и цепи бензопилы на одну причину откладывать замену изношенных деталей бензопилы стало меньше.
