Сведите к минимуму риск неожиданностей при реконструкции с помощью этого руководства по созданию и соблюдению плана сантехники.
Хорошо спланированная схема необходима для любого проекта реконструкции, который включает значительные работы по сантехнике. Например, чертеж расположения сантехники на кухне или в ванной комнате позволяет заранее наметить систему, что поможет обеспечить максимально бесперебойную работу процесса. Профессиональные сантехники обычно тщательно планируют сантехнические работы, чтобы предотвратить неожиданности во время проекта. Вам тоже следует это сделать, если вы планируете сделать работу своими руками.
План водопровода иллюстрирует систему, которая будет подавать воду и выводить отходы. Обычно он включает в себя линии водоснабжения, стоки, вентиляционные трубы, клапаны и приспособления, такие как туалеты и раковины. В этих планах часто используется множество официальных сантехнических символов для обозначения различных элементов, и относительно легко создавать виды в плане и чертежи стояков вручную или на компьютере.
Подробные чертежи сэкономят время и деньги в дальнейшем. Кроме того, рисование проекта помогает вам продумать работу в деталях, позволяя вам заметить то, что вы могли бы упустить из виду. Если у вас есть все необходимые материалы, отмеченные в плане, это почти наверняка сведет к минимуму лишние походы в магазин сантехники. Четкий план профессионального качества также может принести пользу проектам, требующим разрешения на сантехнику. Хотя план может и не понадобиться для получения разрешения, он, скорее всего, сделает вашу первую встречу со строительным отделом более продуктивной. Прежде чем начать, обязательно ознакомьтесь с местными нормами сантехники.
Как нарисовать план сантехники

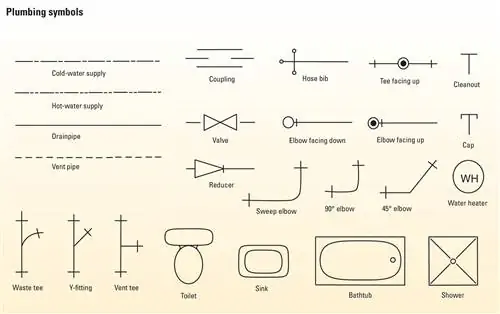

План новой сантехники начинается с карты существующей сантехники. Используйте цветовые коды и эти общепризнанные символы на своих рисунках, чтобы четко обозначить каждый компонент вашего плана.
Если у вас есть архитектурные чертежи, сделайте с них несколько фотокопий. Если нет, сделайте несколько копий чертежа комнаты в точном масштабе. Линейка с сеткой поможет вам провести параллельные линии. Вам также понадобятся цветные карандаши, ластик и треугольник 30-60-90 градусов. Используйте бумагу с сеткой и установите шкалу, например, 1/2 дюйма равняется 1 футу. Рисунок в масштабе позволяет легко заметить любые проблемы с макетом. Это также помогает в оценке материалов.
Чтобы составить план сантехники:
- Нарисуйте все приборы в масштабе и убедитесь, что они не слишком близко друг к другу.
- Отметьте линии слива и вентиляционные отверстия для светильников, затем добавьте линии подачи. Сделайте чертежи стояков, чтобы также показать вертикальные участки трубопровода.
- Укажите размеры труб и точный тип каждого фитинга, чтобы инспектор мог их утвердить.
- Отметьте места для клапанов, включая упоры на арматуре, и укажите тип клапана.
- Составьте список покупок на основе чертежей.
Элементы успешного плана сантехники
Чтобы ремонт своими руками прошел гладко, убедитесь, что ваш план сантехники включает в себя эти основные элементы.

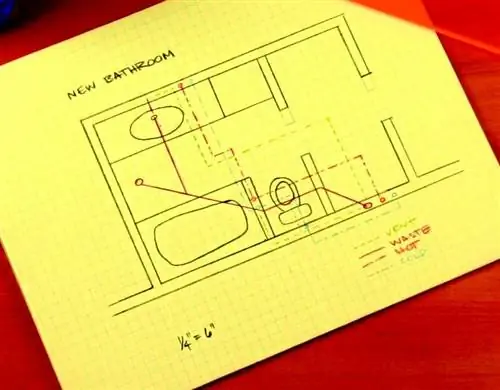

Кодирование ключей
Хорошей идеей будет закодировать вашу карту так, чтобы различные элементы оставались прямыми:
- Покажите водосточные трубы сплошными линиями, а линии подачи - пунктирными линиями. Укажите вертикальные прогоны примечаниями на виде сверху.
- Отметьте линии горячего и холодного водоснабжения цветными карандашами.
- Сливы и вентиляционные отверстия с цветовым кодом.
- Укажите размеры трубы изогнутой линией выноски, чтобы не спутать выноску с трубой.
Возможно, вам придется начертить несколько вариантов плана сантехники, прежде чем все детали будут правильными.

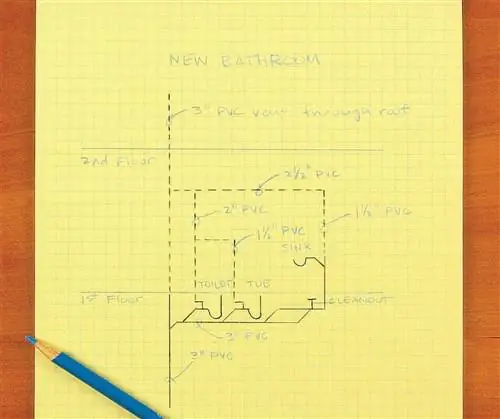

Отметка DWV
Дренажно-вытяжная вентиляция (DWV) описывает систему, которая будет отводить воду, отходы и воздух из дома. Его основная цель - показать, как будут вентилироваться светильники. В этой части вашего сантехнического плана следует отметить восходящий путь дымовой трубы, вентиляционные и повторные вентиляционные отверстия, длину водосточных труб и ловушек. Его не обязательно рисовать поверх архитектурного чертежа, хотя это может быть полезно для справки.

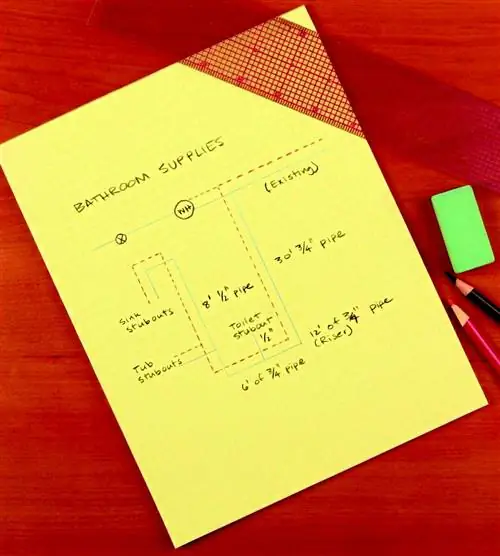

Чертеж поставки
На чертеже поставки указана предполагаемая длина подводящих труб. Не забудьте также указать размер трубы. Основной целью этого чертежа является определение минимального размера труб. Обращайтесь к этому плану сантехники при составлении списка материалов, чтобы убедиться, что вы приобрели правильные размеры и длину.
