Из этой статьи вы узнаете, как открыть внутренний корпус консоли Xbox One. Это приведет к аннулированию гарантии. Эта статья не научит вас открывать консоль Xbox 360.
Шаги

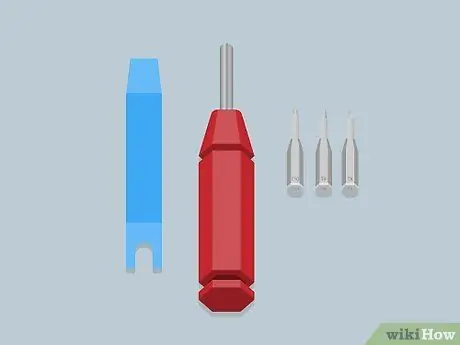

Шаг 1. Убедитесь, что у вас есть необходимое оборудование
Чтобы разобрать Xbox One, вам понадобятся следующие предметы:
- Отвертка с плоской головкой (если возможно, замените пластиковый инструмент)
- Отвертка Torx T8
- Отвертка Torx T9
- Отвертка Torx T10
- Пластиковый инструмент для взлома (необязательно, но рекомендуется)

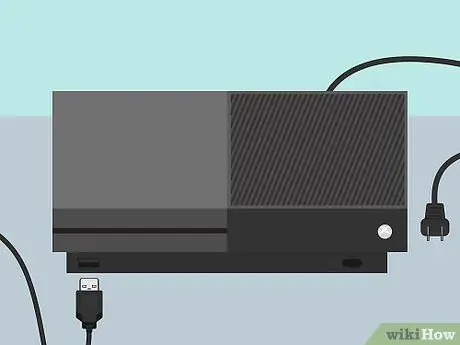

Шаг 2. Отключите Xbox One от всех источников
На вашем Xbox One не должно быть никаких проводов или приспособлений, включая внешнее хранилище, HDMI / аудиокабели и зарядный кабель.

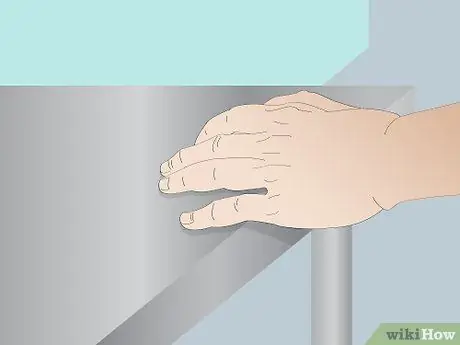

Шаг 3. Заземлитесь перед тем, как разбирать консоль
Статическое электричество может необратимо повредить схему, поэтому перед работой убедитесь, что вы применяете правильные методы заземления, такие как прикосновение к металлической поверхности.

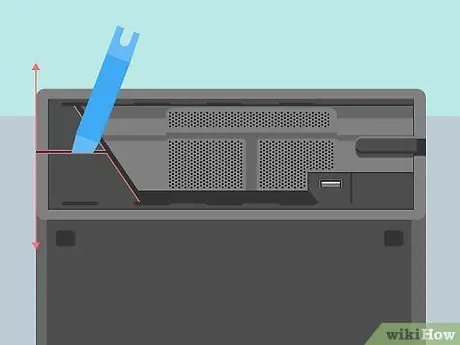

Шаг 4. Снимите левую боковую панель
Вставьте отвертку с плоской головкой или лопатку в пространство между левым задним углом консоли и пластиковой решеткой на левой стороне консоли, затем осторожно подденьте решетку и снимите ее с консоли.
Здесь лучше использовать пластиковый инструмент, чем металлический, поскольку решетка сделана из относительно хрупкого пластика

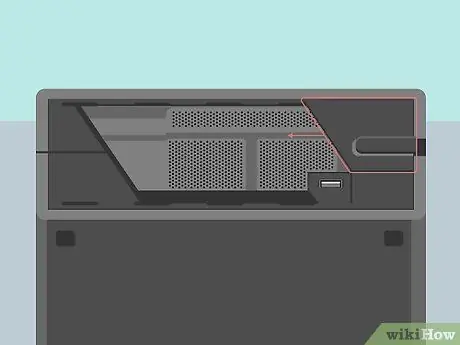

Шаг 5. Снимите кронштейн корпуса с консоли
Кронштейн кожуха находится на дальней правой стороне области решетки. Сдвиньте его влево, пока он не отсоединится от консоли.

Шаг 6. Отцепите вторую скобу
Он находится в дальнем левом углу решетки радиатора. Чтобы отсоединить этот кронштейн: потяните за нижнюю часть кронштейна, одновременно нажимая на верхнюю часть кронштейна, затем вставьте отвертку с плоской головкой в шов, который покрыт гарантийной наклейкой на задней части консоли, и подденьте, пока кронштейн не отсоединится.
- Проще всего, если консоль стоит вертикально.
- Нарушение гарантийной наклейки официально аннулирует вашу гарантию.

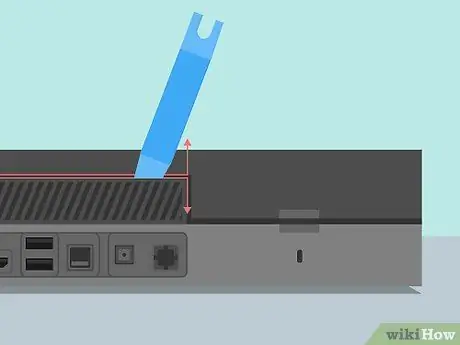

Шаг 7. Снимите остальные кронштейны кожуха
Вставьте отвертку в верхнюю часть решетки, которая находится на задней части консоли, и поверните ее, пока скоба не отсоединится, затем повторите этот процесс до конца консоли. Как только все скобы будут отцеплены, задняя часть корпуса Xbox One откроется.
Пока не снимайте кожух с консоли. Это приведет к разрыву ленты, соединяющей переднюю часть вашего Xbox One с печатной платой

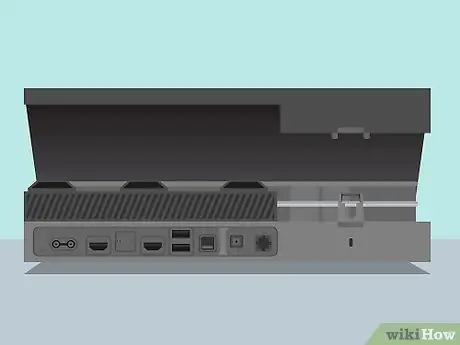

Шаг 8. Поднимите верхнюю часть кожуха
При этом убедитесь, что Xbox One лежит ровно нижней стороной вниз. Верхняя часть корпуса должна качаться вверх и вверх, останавливаясь под углом 90 градусов к корпусу консоли.

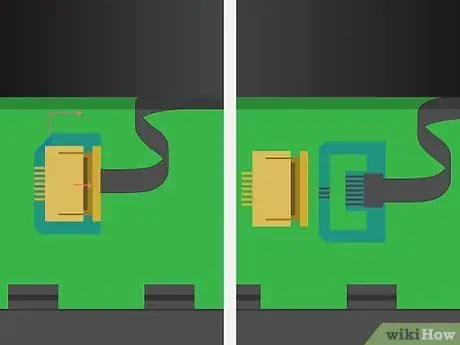

Шаг 9. Отсоедините ленточный кабель передней панели
Найдите переднюю часть кабеля, который будет рядом с кнопкой «Вкл» на лицевой панели консоли. Как только вы найдете его, потяните вверх синий язычок, обернутый вокруг разъема, затем осторожно потяните кабель влево. Это отсоединит кабель от верхней части корпуса.

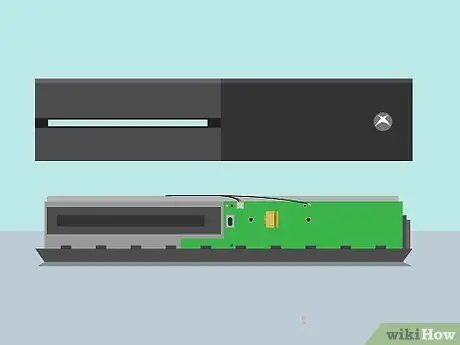

Шаг 10. Снимите верхнюю часть корпуса с корпуса Xbox One
Вы должны сделать это без какого-либо сопротивления, так как все разъемы теперь отсоединены.
Отложите кожух в безопасное сухое место

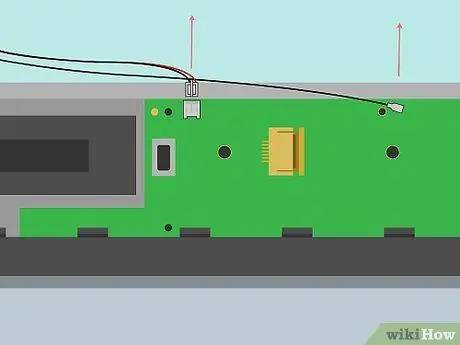

Шаг 11. Отсоедините динамик и провода Wi-Fi
Должно быть два провода, соединяющих верхнюю часть консоли с передней частью консоли; отсоедините их от передней части консоли, осторожно потянув за них.

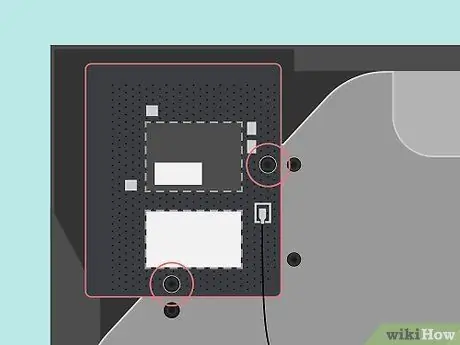

Шаг 12. Откручиваем карту Wi-Fi
Для этого воспользуйтесь отверткой Torx T8. Карта Wi-Fi находится в нижнем левом углу корпуса Xbox One, если передняя часть Xbox One обращена к вам.

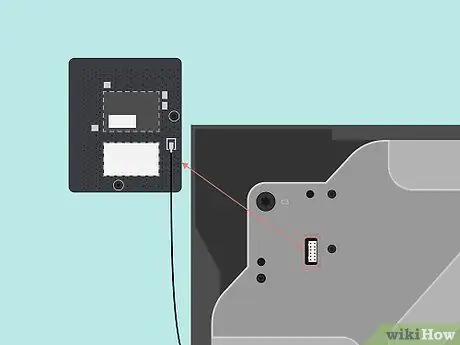

Шаг 13. Удалите карту Wi-Fi
Вытяните карту снизу вверх. Это отключит карту Wi-Fi от внутренней печатной платы Xbox One.
Отложите карту Wi-Fi в том же месте, что и верхняя часть корпуса Xbox One

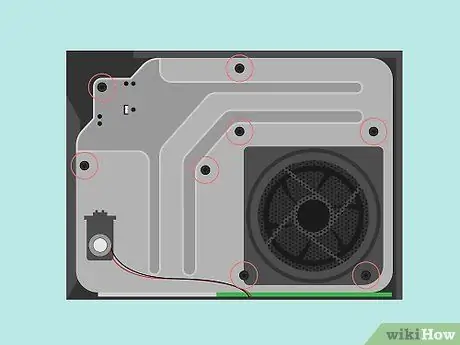

Шаг 14. Выкрутите винты из металлического корпуса
Для этого используйте отвертки Torx T9 и T10. Металлический корпус - это последняя часть Xbox One, которую нужно снять, чтобы открыть. Всего необходимо удалить восемь винтов; рядом с винтами или под ними вы увидите индикатор «C» с номером.
- Два винта находятся в нижней части корпуса вентилятора.
- Обязательно поместите выброшенные винты в пластиковый пакет, чтобы не потерять их.

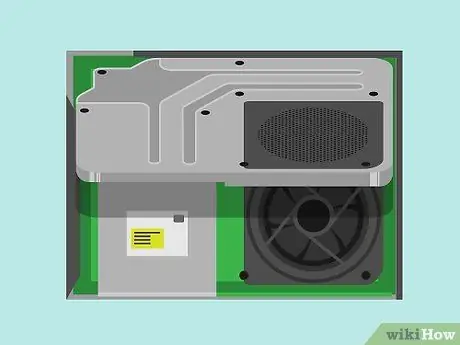

Шаг 15. Осторожно откройте металлический корпус
Удерживая вентилятор за угол корпуса, подденьте его по диагонали, чтобы не повредить кабель в соседнем углу.
Не форсируйте этот шаг. Если в какой-то момент вы почувствуете сопротивление, отложите футляр и попробуйте снова

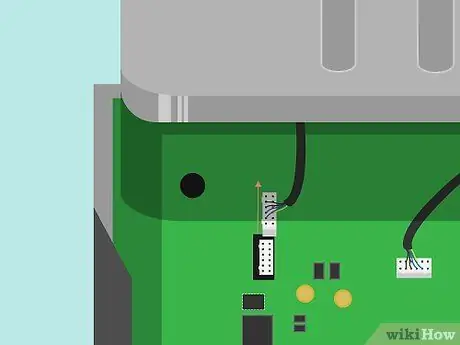

Шаг 16. Отсоедините кабель
Это кабель, который соединяет карту Wi-Fi с цепью консоли. Осторожно потяните разъем кабеля, который белый, от грязно-белого порта, к которому он подключен. Это полностью отсоединит верхнюю часть металлического корпуса от Xbox One.
Отложите металлический корпус стороной с кабелем вверх

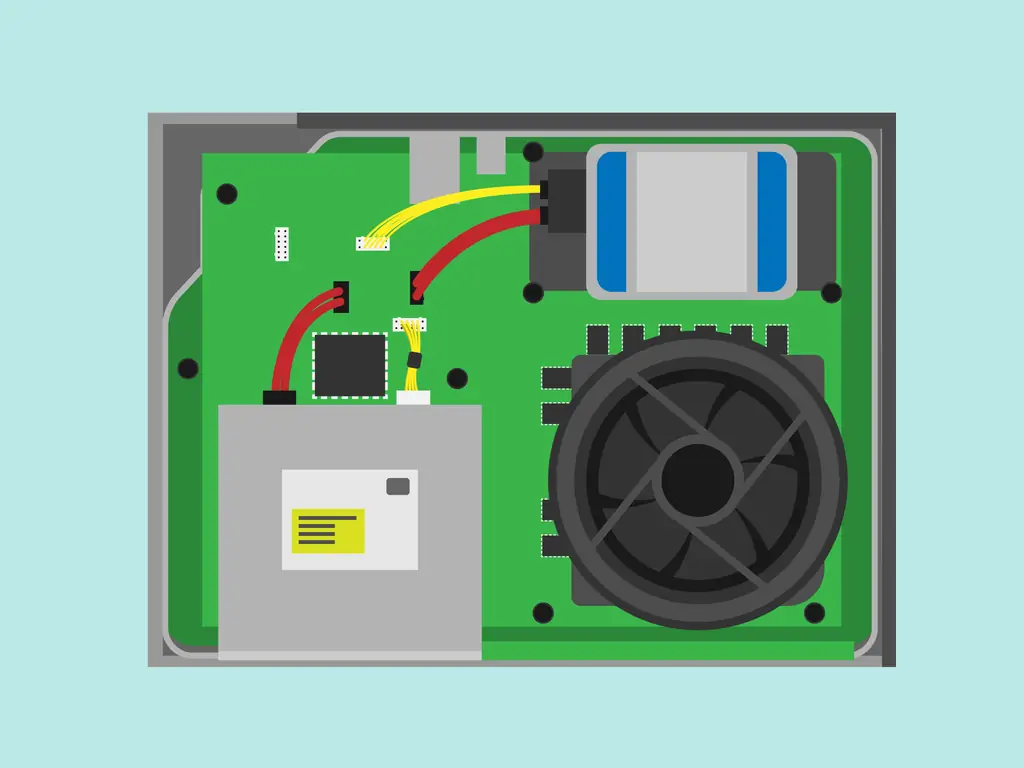

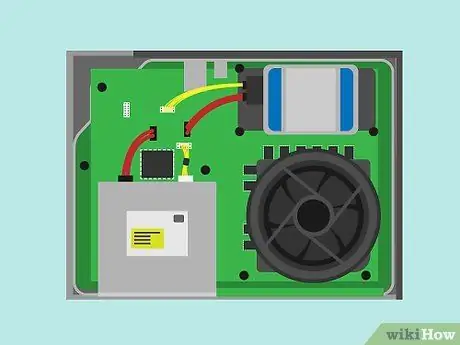

Шаг 17. Проверьте внутренние части вашего Xbox One
Вы должны увидеть вентилятор, жесткий диск и дисковод для компакт-дисков, а также зеленую материнскую плату в нижней части консоли.
- Вся нижняя часть корпуса Xbox One теперь также съемная. Это полезно, если вы хотите раскрасить или иным образом детализировать корпус вашего Xbox One.
- Если вы хотите удалить застрявший компакт-диск из дисковода Xbox One, на передней панели Xbox One должно быть отверстие, куда вы можете вставить небольшой предмет (например, скрепку), чтобы заставить дисковод открыться.
Видео - с помощью этой службы некоторая информация может быть передана YouTube
подсказки
- Имейте в виду, что любая неправильная ошибка может привести к поражению электрическим током.
- Открывайте Xbox One только в том случае, если вы точно знаете, что хотите с ним делать. Открытие Xbox One из любопытства приведет только к аннулированию гарантии; Если вы хотите увидеть внутренние компоненты, не повредив собственную консоль, доступно множество видеороликов с разборкой Xbox One.
