В этом руководстве вы узнаете, как открыть проводной контроллер Xbox 360. Это очень просто и позволяет вам делать много вещей, например добавлять фары и круто покрасить, заменять изношенные аналоговые джойстики или выполнять простое обслуживание или ремонт.
Шаги
Шаг 1. Убедитесь, что контроллер отключен

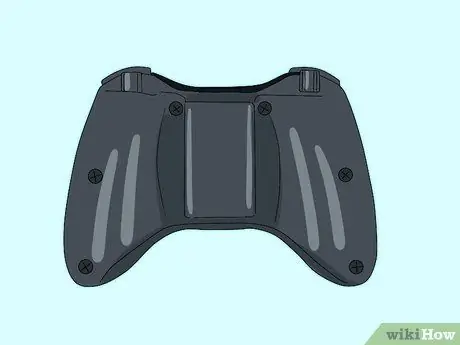

Шаг 2. Переверните контроллер тыльной стороной к себе

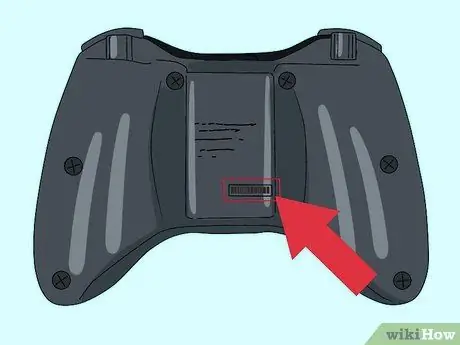

Шаг 3. В правом нижнем углу контроллера вы увидите небольшую наклейку со штрих-кодом, хотя штрих-код может со временем исчезнуть
Эта наклейка находится рядом с голограммой Microsoft / XBox 360. Удалите эту наклейку, чтобы открыть отверстие для винта. (Удаление этой наклейки аннулирует гарантию, если ваш контроллер все еще находится на гарантии.)
Шаг 4. Открутите все семь винтов на задней панели контроллера и отложите их в сторону
Поместите их в такое место, чтобы их нельзя было легко потерять.
Шаг 5. Разделите две половинки корпуса контроллера
Шаг 6. Снимите нижнюю пластину (где вы подключаете гарнитуру), подняв ее с корпуса контроллера
Шаг 7. Снимите верхнюю пластину (где расположены две кнопки бампера), подняв ее с корпуса контроллера
Шаг 8. Осторожно снимите печатную плату
Аналоговые джойстики можно снять, взявшись за них и потянув прямо вверх.
Шаг 9. (Только беспроводной контроллер) D-pad (направленная панель) по-прежнему будет подключена к верхней части корпуса контроллера
Чтобы удалить его, вы должны удалить два маленьких винта, расположенных внутри D-Pad. Эти винты немного меньше, чем на корпусе контроллера, и для них может потребоваться меньшая отвертка. На проводном контроллере Xbox 360 D-Pad снимается сразу, без дополнительных отверток.

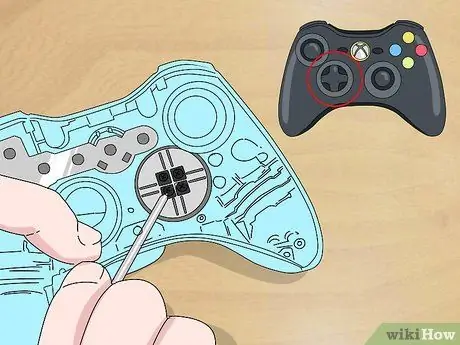

Шаг 10. После удаления двух винтов с D-Pad вы увидите внутри него два небольших зажима
Осторожно подденьте зажимы, чтобы разделить две части D-Pad. Теперь D-Pad можно легко снять.
подсказки
- Не потеряйте винты, используемые для контроллера.
- Двигатели, расположенные внутри контроллеров, можно отсоединить от печатной платы. Будьте осторожны при их отключении, чтобы не оторвать разъем.
- Кнопка и рукав «Xbox Guide».
- Пластина гарнитуры
- Будьте осторожны, чтобы не порвать силиконовые детали внутри контроллера. Они очень мягкие и их легко повредить. Они необходимы для правильной работы кнопок.
- Перед закрытием корпуса контроллера убедитесь, что шнур вставлен в правильное место.
- Работайте в хорошо освещенном месте.
- D-pad (две части и 2 винта)
- При повторной сборке контроллера убедитесь, что все детали находятся на своих местах.
- Бамперы
- Проверьте следующие детали:
- Грохочущие моторы
- Если вы впервые открываете контроллер XBox 360, будьте осторожны, иначе вы можете сломать важные части контроллера.
- При разборке контроллера кнопки могут выпасть. Это совершенно нормально.
- Печатная плата
- Силиконовые контакты
- Если вы хотите раскрасить контроллер, прочтите руководство под названием «Как нарисовать проводной контроллер XBox 360».
- Поместите кнопки в правильные места (в верхнюю часть контроллера) и обмотайте их лентой (за пределами контроллера), чтобы удерживать их на месте во время сборки. Это очень поможет вам вернуть все на свои места.
- Убедитесь, что кнопки A, B, X и Y находятся в нужных местах!
- Кнопки A, B, X и Y
- Кнопки «Пуск» и «Назад»
Предупреждения
- Не надо подключайте контроллер к сети, пока он открыт, так как это может привести к повреждению контроллера и / или серьезным травмам.
- Не надо пытайтесь внести какие-либо серьезные изменения в электронику внутри контроллера, если только ты знаешь что делаешь.
- Паяльники очень горячие. При использовании одного нужно быть очень осторожным. Несоблюдение этого правила может привести к серьезным ожогам.
