Из этой статьи вы узнаете, как разобрать корпус классической модели Xbox 360. Процесс разборки классической модели Xbox 360 отличается от процесса разборки Xbox 360 Slim или Xbox 360 E. Имейте в виду, что разборка консоли Xbox 360 аннулирует вашу гарантию.
Шаги

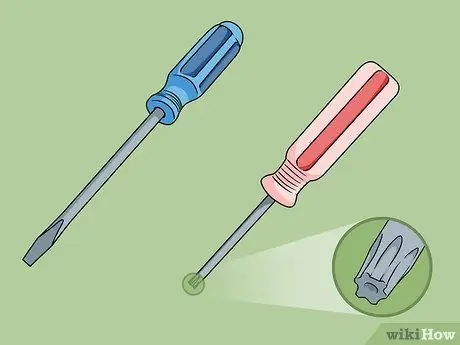

Шаг 1. Соберите необходимое оборудование
Чтобы открыть Xbox 360, вам понадобятся следующие предметы:
- плоская отвертка
- Отвертка Torx T12

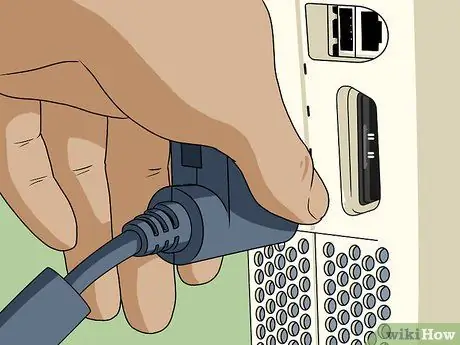

Шаг 2. Отключите Xbox 360 от всех источников ввода и вывода
На вашей консоли не должно быть никаких проводов или приспособлений, включая внешние накопители, HDMI / аудиокабели и зарядный кабель.
Если в консоли есть диск, извлеките его и поместите в безопасное место, прежде чем отключать консоль
Шаг 3. Заземлите себя перед тем, как разбирать Xbox 360
Статическое электричество может необратимо повредить схему, поэтому перед работой убедитесь, что вы применяете правильные методы заземления, такие как прикосновение к металлической поверхности.

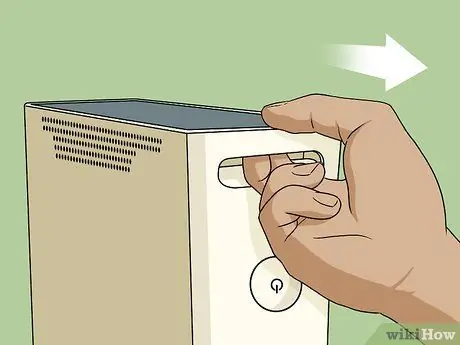

Шаг 4. Подденьте лицевую панель
Вставьте палец в секцию USB-порта, которая находится справа от кнопки питания, и потяните лицевую панель на себя. При этом вы можете быть относительно твердыми - у Xbox 360 нет хрупкой сенсорной электроники за лицевой панелью, как у более поздних моделей.

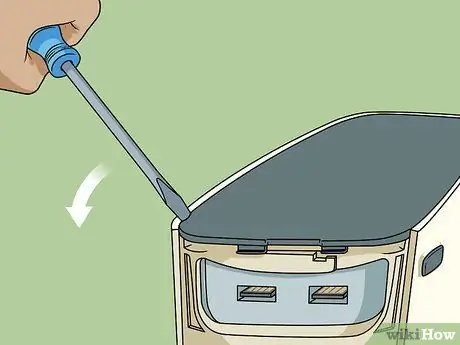

Шаг 5. Освободите торцевые решетки
Это серые решетки на левом и правом торцах корпуса Xbox 360. Поддеть решетку можно одним из двух способов:
- Проденьте большую изогнутую скрепку в каждое из отверстий в верхнем ряду вентиляционных пространств на корпусе Xbox 360, каждый раз приподнимая ее. Это освободит зажимы, удерживающие решетку.
- Вставьте отвертку с плоской головкой в пространство, где решетка встречается с корпусом консоли, затем вращайте отверткой вокруг решетки, приподнимая на ходу. Это менее затратно по времени, чем описанный выше метод, но есть риск сломать зажимы, удерживающие решетку на месте.
- Если у вас есть жесткий диск на Xbox 360, сначала удалите его.

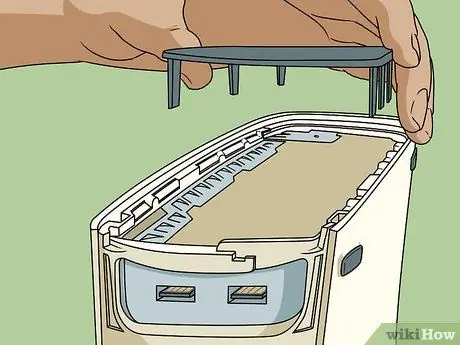

Шаг 6. Снимаем торцевые решетки
Просто снимите торцевые решетки с корпуса Xbox 360 и отложите их в сторону.
Шаг 7. Отсоедините переднюю часть корпуса
На передней панели Xbox 360 есть четыре зажима, которые удерживают вместе верхнюю и нижнюю половины корпуса; потяните верхнюю часть зажима на себя, удерживая нижнюю часть зажима, чтобы освободить их. Эти клипы находятся в следующих местах:
- По одному с обеих сторон лотка для диска
- Один справа от кнопки питания
- Один на правой стороне передней панели Xbox 360.

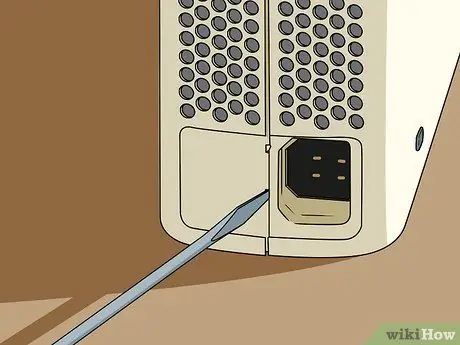

Шаг 8. Отсоедините заднюю часть корпуса

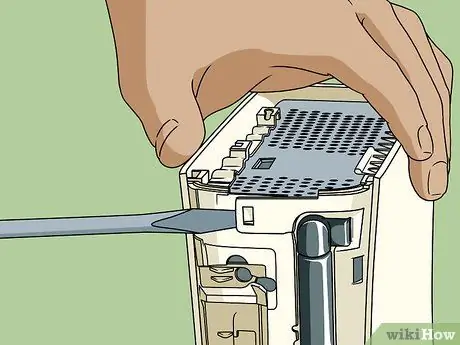

Переверните Xbox 360 задней стороной к себе. Поместите руку в пространство справа, где раньше была решетка, и надавите вверх и вниз на соединенные половинки корпуса, вставляя отвертку с плоской головкой в небольшие прорези на задней панели.
Всего на задней стороне консоли есть семь небольших прорезей

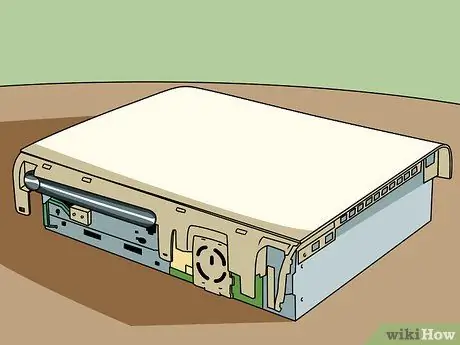

Шаг 9. Снимаем нижнюю часть корпуса
Переверните Xbox 360 так, чтобы его верх был обращен лицевой стороной вниз, затем потяните нижнюю часть футляра вверх и от Xbox 360. Теперь вы должны смотреть на металлическую часть футляра Xbox 360.

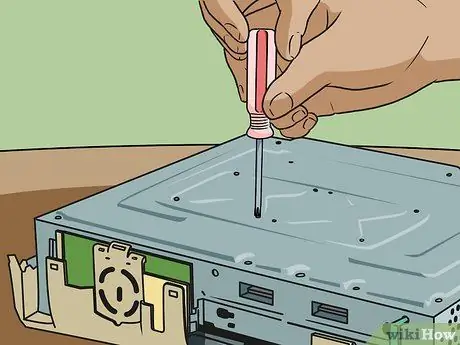

Шаг 10. Выверните винты, удерживающие верхнюю часть корпуса на месте
Для этого воспользуйтесь отверткой Torx; если вы видите винт, который не подходит к вашей отвертке, не пытайтесь его откручивать - он не нужен для разборки. Всего в металлической части корпуса есть шесть винтов, которые вам нужно открутить:
- Двое с правой стороны
- Два на левой стороне
- По одному в каждом из кружков с отступом посередине.
- Убедитесь, что вы поместили винты в пластиковый пакет или другое безопасное место.
Шаг 11. Снова переверните консоль
Металлическая сторона должна быть обращена вниз, а передняя часть консоли (например, сторона кнопки питания) должна быть обращена к вам.

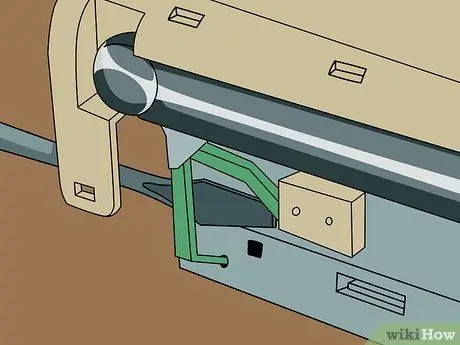

Шаг 12. Снимите кнопку извлечения
Он находится слева на передней панели консоли. Осторожно поместите отвертку под зеленую ленту на левой стороне передней панели консоли и подденьте. Кнопка извлечения должна сразу выскочить.

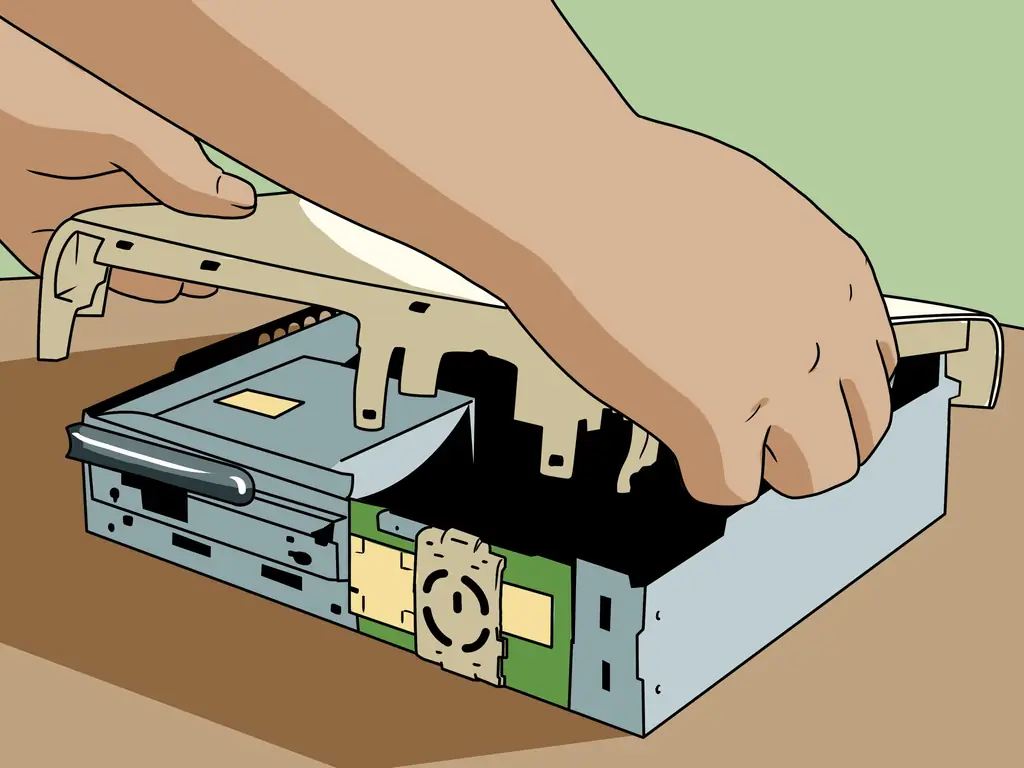

Шаг 13. Снимите верхнюю часть корпуса с Xbox 360
Кейс должен сразу сняться, и теперь вы должны посмотреть на внутренние компоненты Xbox 360.
