Хотя некоторые работы с электричеством следует доверить профессионалам, можно заменить электрическую розетку самостоятельно, если принять надлежащие меры предосторожности. Читайте дальше, чтобы узнать, как безопасно выполнять работу.
Проще говоря, электромонтажные работы опасны. Если вы обдумываете проект, который требует какой-либо сложности или изощренности, мы искренне рекомендуем нанять лицензированного электрика. Тем не менее, есть несколько простых ремонтов и обновлений электрооборудования, которые подходят для тех, кто занимается своими руками с ограниченным бюджетом и готов приступить к работе с тщательным вниманием к деталям. Следуя этим советам, вы сможете заменить старую или поврежденную розетку или даже заменить ее на настенную USB-розетку. Это простая работа, и если вы примете надлежащие меры предосторожности и внимательно прочитаете шаги по подключению розетки, прежде чем приступить к работе, это безопасно.
Одно предостережение: прежде чем приступать к каким-либо электромонтажным работам в вашем доме, рекомендуется проверить местные строительные нормы и правила, чтобы убедиться, что ваш проект входит в объем работ, которые разрешено выполнять домовладельцу..
Прежде чем вы начнете
Есть определенные работы, которые подпадают под управление опытного мастера, а есть и другие, которые лучше доверить профессионалам. Как вы можете определить разницу? Некоторые распространенные сценарии описаны ниже, чтобы дать представление о том, с чем должен справиться опытный домовладелец (конечно, в зависимости от местных ограничений), а что следует оставить электрику.
Добавление розетки
Если вы хотите добавить электрическую розетку, но для этого требуется проложить новый провод между новой розеткой и электрическим щитком дома, вам следует обратиться к профессионалу. Вам понадобится лицензированный мастер-электрик, не в последнюю очередь потому, что строительные нормы и правила часто предусматривают, что для новых электромонтажных работ необходимо разрешение, а во многих частях страны только профессионал может получить необходимые разрешения. В других районах домовладелец может получить свои собственные разрешения и начать подключение нескольких розеток после прохождения государственного теста.
Подключение розетки к другой розетке
Во многих случаях можно подключить розетку к другой розетке. На самом деле, если на противоположной стороне стены от того места, где вы хотите добавить, есть существующая розетка, работа может быть довольно простой. В этой ситуации вы обычно можете вырезать новое отверстие, установить электрическую коробку и добавить новую розетку без необходимости протягивать провода через шпильки. Просто обязательно используйте искатель шпилек, чтобы найти шпильки по обе стороны от существующей розетки, и обязательно расположите новую розетку в том же отсеке для шпилек.
Если вы ищете больше розеток в одном месте, также можно заменить существующую дуплексную розетку, для которой требуется всего две вилки, на четверную розетку, для которой требуется четыре. Это может быть полезно в мастерской или даже на кухне и в ванной, где две розетки просто не помогут.
В любом случае важно, чтобы на цепи было достаточно пропускной способности, чтобы выдержать дополнительную нагрузку. Для 15-амперных цепей максимум обычно составляет восемь розеток или лампочек. Любые дополнительные розетки могут потреблять слишком большой ток для выключателя.
Преобразование двухштырьковой розетки в трехштырьковую
Старомодные двухштырьковые соединения розеток не заземлены, что делает их опасными в случае электрической неисправности. Без электрика переделывать двухштырьковую розетку в трехштырьковую безопасно только в том случае, если электрическая коробка, в которой находится розетка, металлическая, а кабель, питающий коробку, бронированный. Если эти условия соблюдены, коробка обеспечивает защиту от замыканий на землю (даже если розетка этого не делает). Как определить, не вскрывая стену, соответствует ли электрическая коробка критериям? Просто: используйте тестер напряжения. Вставьте один контакт в более короткий слот розетки («горячий слот»), затем коснитесь другим контактом винта, крепящего лицевую панель. Если тестер загорается, электрическая коробка заземлена; вы можете пойти дальше и преобразовать двухконтактный в трехконтактный. Если ваша электрическая коробка не заземлена, вы все равно можете преобразовать ее в трехштырьковую, но заменой должен быть прерыватель цепи замыкания на землю или GFCI (тип розетки с красной кнопкой на передней панели).
Как заменить розетку
Со временем электрические розетки могут стать тусклыми или грязными, или пластик может треснуть, что сделает использование розетки опасным. Чтобы обеспечить подачу электроэнергии туда, где она вам нужна, важно научиться безопасно и эффективно заменять электрическую розетку. К счастью, что касается электрических проектов, замена розетки настолько проста, насколько это возможно.
ЗАПАСЫ
- Отвертка 4-в-1
- Тестер напряжения
- Плоскогубцы с тонкими губками
- Плоскогубцы линейного оператора
- Инструмент для зачистки проводов
ШАГ 1: Отключите питание на электрощите
Прежде чем двигаться дальше, обязательно отключите питание от заменяемой розетки. Подойдите к электрическому щитку вашего дома и выключите переключатель, связанный со схемой, которая подает электричество в рассматриваемую розетку. После того, как вы отключите питание от розетки, используйте тестер напряжения, чтобы еще раз убедиться, что она действительно отключена. Вставьте щупы тестера в два верхних слота на розетке. Если тестер загорится, значит, вы переключили не тот переключатель на электрощите, и вам придется повторить попытку. Продолжайте пробовать и ошибаться, пока не убедитесь, что розетка больше не получает электричество.
У вас нет тестера напряжения? Вместо этого вы можете использовать лампу, если знаете, что она работает. Включите лампу в розетку, и если она не загорится, можно безопасно продолжить. Этот метод более рискованный, поэтому используйте его только в крайнем случае.
ШАГ 2: Снимите лицевую панель розетки

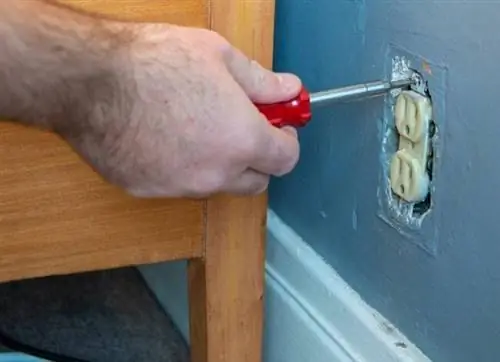

Отвинтите лицевую панель розетки. В большинстве лицевых панелей есть один винт посередине. Удалите этот винт, и пластина должна легко сняться. Далее откручиваем крепежные винты, которые крепят розетку к электрической коробке. Наконец, аккуратно вытащите розетку из розетки.
ШАГ 3: Ослабьте провода
Теперь вы можете увидеть три провода, идущие от стены к розетке. Если провода прикреплены к винтам на розетке, просто ослабьте эти винты, чтобы освободить провода. Если провода втянуты в отверстия в задней части розетки, нажмите на защелку и потяните за провода, предполагая, что они не выходят сами по себе. Отложите старую розетку.
ШАГ 4: Подключите нейтральный провод к новой розетке

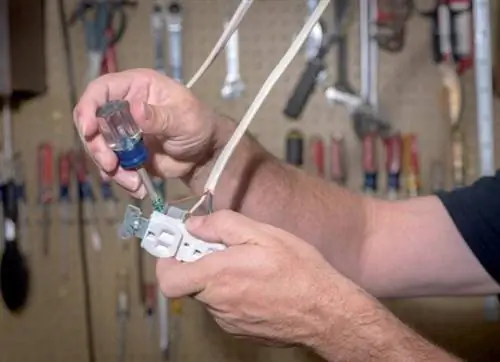

Теперь вы готовы подключить провод для замены. Сначала подключите нейтральный провод (белый) к серебряному винту сбоку розетки. Обязательно сориентируйте конец проволоки с крючком так, чтобы его изгиб шел по часовой стрелке, в том же направлении, в котором вращается винт, когда вы его затягиваете.
ШАГ 5: Подключите провод заземления к сменной розетке
Подсоедините провод заземления к зеленому винту, используя технику, описанную выше.
ШАГ 6: Подключите провод под напряжением к сменной розетке
Подсоедините горячий провод (черный) к золотому винту, который является последним оставшимся на корпусе розетки.
ШАГ 7: Замените провода в электрической коробке и прикрепите лицевую панель

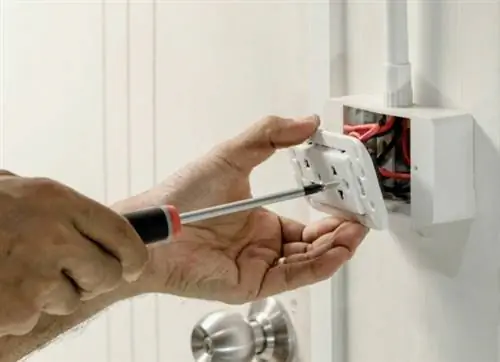

Осторожно проведите провода обратно в электрическую коробку, затем прикрутите розетку к коробке с помощью крепежных винтов сверху и снизу. Наконец, поместите лицевую панель над розеткой и прикрутите ее обратно.
ШАГ 8: Включите питание
Вернитесь к электрическому щиту и восстановите питание в розетке, которую вы закончили заменять. Обязательно проверьте правильность установки розетки, проверив устройство тестером напряжения.
Как подключить розетку к другой розетке
Иногда вам совершенно необходима другая розетка. Возможно, вам нужно разместить новый прибор или развлекательное устройство, или вы организуете мастерскую. Вы часто можете решить эту проблему, подключив новую розетку к существующей розетке, которая находится на другой стороне стены от того места, где вы хотите разместить новую розетку. Этот проект немного сложнее, но он вполне выполним для тех, кто заботится о безопасности.
ЗАПАСЫ
- Отвертка 4-в-1
- Тестер напряжения
- Плоскогубцы с тонкими губками
- Плоскогубцы линейного оператора
- Инструмент для зачистки проводов
- Пила для гипсокартона
- Электрический кабель
- Торговая точка
- Ящик для переделки (также известный как старый рабочий ящик)
- Соединители проводов
ШАГ 1: Отключите питание
Обязательно отключите питание существующей розетки, прежде чем делать что-либо еще. Проверьте розетку на наличие питания с помощью тестера напряжения, а затем подойдите к электрическому щиту, чтобы отключить соответствующий выключатель. Вернитесь к розетке и проверьте еще раз, чтобы убедиться, что питание отключено. Как только вы подтвердите, что питание отключено, рекомендуется прикрепить кусок черной изоленты к выключателю, чтобы никто не мог небрежно включить его снова.
ШАГ 2: Проложите новый кабель через стену
Поместите электрическую коробку лицом вперед к гипсокартону, где вы планируете ее установить. Обведите края коробки карандашом и вырежьте по отметкам пилой для гипсокартона.
Вернитесь к существующей розетке. Если прошло некоторое время с тех пор, как вы отключили выключатель, снова проверьте розетку, чтобы убедиться, что она все еще выключена. Далее снимаем лицевую панель и выкручиваем винты, удерживающие розетку в коробке. Осторожно вытащите розетку и дайте ей повиснуть в стороне, чтобы обеспечить доступ к задней части коробки.
Протяните новый провод через отверстие в задней части коробки, пропустив в стену достаточное количество провода, чтобы достать до нового выходного отверстия плюс 1 фут. Подача провода через отверстие может быть сложной задачей, поэтому наберитесь терпения и при необходимости используйте плоскогубцы, чтобы открыть язычок. С этой же стороны отрежьте новый провод примерно в 10 дюймах от коробки. Аккуратно снимите пластиковую оболочку, оставив примерно 1 дюйм оболочки в коробке.
Примечание. Убедитесь, что вы используете «старую работу», «переделку» или «реконструкцию» электрической коробки для новой розетки. Эти коробки имеют выступы, которые прижимают коробку к задней части гипсокартона, чтобы удерживать коробку на месте.
ШАГ 3. Переподключите существующую электрическую розетку
С помощью отвертки ослабьте винты, крепящие имеющиеся провода к розетке, и выпрямите крючки острогубцами. Используйте инструмент для зачистки проводов, чтобы удалить примерно ⅝ дюйма оболочки с горячего (черного) провода и нейтрального (белого) провода.
Отрежьте от катушки электрического кабеля отрезок длиной 6-7 дюймов. Удалите белый, черный и заземляющий провода из-под оболочки и зачистите концы примерно на ⅝ дюйма. Этот провод называется косичкой.
Используйте плоскогубцы, чтобы скрутить концы существующего провода, нового провода и один конец косички по часовой стрелке. Сделайте это тремя комплектами: все черные провода, все белые провода и все провода заземления. Закройте каждый изгиб проволочным соединителем.
Используйте острогубцы, чтобы согнуть провода на другом конце косички в форме буквы J и зацепить их за розетку. Белый переходит в серебристый, черный - в золотой, а земля - в зеленый. Прежде чем затягивать винты, убедитесь, что крюки вращаются по часовой стрелке.
ШАГ 4: Проведите выходную проводку через стену к новому месту
Направляйтесь к другой стороне стены к месту, которое вы вырезали для новой розетки. Если новый провод найти нелегко, используйте проволочную вешалку, согнутую в виде крючка, чтобы выловить его из стены. Протяните его через новое отверстие и вставьте конец в новую коробку для реконструкции. Вставьте коробку в отверстие и поворачивайте винты, прикрепленные к выступам, по часовой стрелке, пока коробка не будет надежно закреплена.

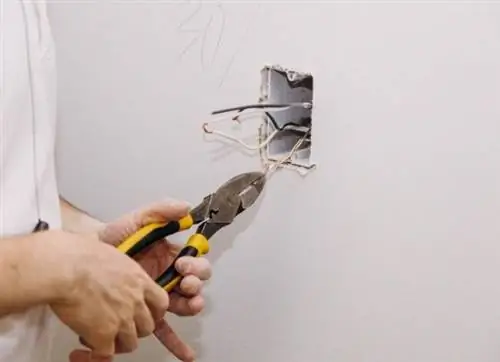

Через коробку должно проходить около 10 дюймов нового провода. Снимите пластиковую оболочку, чтобы обнажить горячие, нейтральные и заземляющие провода, оставив примерно 1 дюйм защищенного кабеля внутри коробки.
ШАГ 5. Подключите новую электрическую розетку
Используйте инструмент для зачистки проводов, чтобы снять оболочку с концов горячего, нейтрального и заземляющего проводов, обнажая примерно ⅝ дюйма оголенного провода. С помощью плоскогубцев согните концы проводов в крючки и наденьте их на винты на новой розетке. Не забывайте следовать стандартным методам подключения к розеткам: подключите белый провод к серебряному винту, черный провод к золотому винту и медный провод к винту заземления.
Наконец, согните провода, чтобы они красиво складывались, когда вы будете прикреплять розетку к коробке. Затяните винты в верхней и нижней части розетки, пока она не войдет в коробку. Поместите лицевую панель на выпускное отверстие и затяните винт. Снова включите выключатель и проверьте розетку.
Последние мысли
Научиться подключать электрическую розетку не так уж сложно, и некоторые мастера будут использовать этот навык снова и снова. Имея небольшой опыт и надлежащие меры безопасности, добавление розетки для телевизора или нового инструмента или прибора может стать легкой задачей. Просто не забывайте работать безопасно, проверяйте и повторно тестируйте электрические розетки перед началом работы и следуйте приведенным выше инструкциям для надежной и безопасной установки электрических розеток.
Часто задаваемые вопросы о проводке электрических розеток
Может показаться, что здесь много информации о том, как установить розетку, но некоторым людям может понадобиться еще больше. Вот несколько наиболее частых вопросов об этой работе.
Q. Что означают разные цвета проводов?
Существует множество типов проводов, и для их объяснения потребуется учебник по электротехнике. Однако наиболее распространенная жилая проводка состоит из трех проводов: черного, белого и медного. Черный провод - это «горячий» провод, по которому подается питание на устройство. Белый провод, известный как «нейтральный», несет ток от устройства обратно к электрической панели. Заземляющий провод обеспечивает опасный уровень электричества в безопасном месте в случае короткого замыкания или другого типа электрической неисправности,
Q. Можно ли подключить выключатель к розетке?
Вы абсолютно точно можете подключить выключатель к розетке, и есть несколько способов сделать это. Выключатель может быть установлен либо между источником питания (обычно панелью) и розеткой, либо на шлейфе после розетки.
Чтобы установить его в линию, просто пропустите провод через электрическую коробку и подключите горячий провод к выключателю, чтобы он мог прервать подачу питания, а затем протяните горячий провод к розетке. и подключите как обычно.
Чтобы установить выключатель после устройства, подключите нейтральный провод в коробке, как обычно, затем протяните отрезок провода от розетки к выключателю. Подключите один конец провода к существующему горячему проводу в коробке с помощью разъемов для проводов. Далее подключите черный провод этой длины к одной стороне выключателя, а белый провод подключите к другой стороне. Наконец, вернитесь к розетке и соедините белый провод с золотым винтом и обмотайте провод черной изоляционной лентой, чтобы указать, что теперь это горячий провод, идущий от выключателя.
Q. Как заземлить розетку без заземляющего провода?
Самый простой способ починить розетку, не имеющую надлежащего заземляющего провода, - заменить ее розеткой GFCI. Эти устройства обнаруживают замыкания на землю и сразу же разрывают цепь. Установите GFCI вместо первой розетки питания в трассе, чтобы обеспечить защиту заземления.
Конечно, свяжитесь с местным инспектором по электротехнике, чтобы убедиться, что это соответствует местным нормам.
