Тепловой насос приводит в действие компрессор как для охлаждения, так и для обогрева. Подключение теплового насоса к внутреннему контуру отопления обновит вашу систему отопления и кондиционирования. Термостат регулирует всю работу системы теплового насоса с помощью дополнительной нагревательной ленты.
Идеальное время и интервалы работы теплового насоса, а также возможные уровни нагрева для вашей конструкции, нагревательного стержня и скорости внутреннего вентилятора - все это определяется расчетами производителя термостата. В этом посте будут рассмотрены особенности и информация, необходимая для понимания того, как подключить термостат теплового насоса.
Подключение термостата теплового насоса: что вам понадобится
- Отвертка
- Инструменты для зачистки проводов
- Кусачки
- Пластиковые кабельные стяжки
Варианты подключения термостата теплового насоса
Перед подключением следует обратить внимание на несколько вещей, поскольку неправильное подключение может привести к серьезным катастрофам. Чтобы этого избежать, примите во внимание следующие факторы:
- Этикетки проводов теплового насоса - Для работы большинства современных термостатов необходим C-провод. Трансформатор управления и кабель R представляют собой стандартный кабель 24 В C. Сетевое напряжение трансформатора находится на одной стороне, а управляющее напряжение 24 В - на другой. Для создания всей цепи вам понадобится источник питания, провод и нагрузка. Трансформатор представляет собой источник питания, R-провод и C-провод представляют собой пути, а термостат в данном случае представляет собой нагрузку. Горячим кабелем 24 В управляющего трансформатора 24 В является кабель R. Таким образом активируются управляющие реле и соединения в вашей системе. Термостат - это не что иное, как переключатель, который получает электричество от трансформатора.
- Проблема с проводкой C - C-провода обычно темно-синего цвета. Это означает, что если на термостате недостаточно проводов, вам придется прикрепить новые кабели термостата к новому термостату. Другими словами, у вас есть необходимое количество проводников, чтобы ваш новый термостат работал точно. По сравнению с термостатом кондиционера, термостат теплового насоса требует дополнительных подключений.
- Различные этикетки и кабели для зажимов R-провода - Два трансформатора не могут обслуживать один термостат. Перемычка или медный провод, скорее всего, соединяют правую и RC-клеммы, если у вас только один трансформатор. Красные кабели будут отсоединены, если у вас нет перемычки. Красный провод от накального трансформатора заканчивается справа. Красный провод идет от трансформатора управления системой охлаждения к пульту дистанционного управления.
Жёлтый провод обычно используется для клеммы кабеля Y. Он предназначен для охлаждения теплового насоса. В конденсаторе включается контактор компрессора. Обратный клапан в конденсаторном агрегате помечен проводом O.
Регулировочный кабельный зажим W обычно имеет белый цвет и подключается к зажиму W, который является дополнительным источником тепла для теплового насоса. W-Station регулирует температуру электрических нагревательных пластин или газовой духовки двойной мощности. Оборудование для обработки воздуха, печи и конденсаторы могут извлечь выгоду из этого провода.

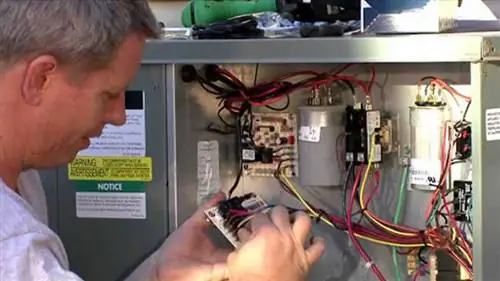

Советы по подключению термостата теплового насоса

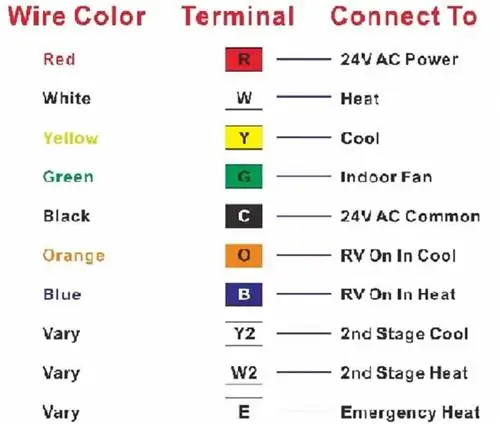

Кабели термостата пригодятся. Красный - это источник питания, а R - станция R. То же самое касается различных цветов и станций. Возможно, человек, который в итоге подключил термостат, не соблюдал цветовую маркировку проводов. Сфотографируйте старые провода, прежде чем снимать их с нижнего основания старого термостата. Сделайте снимок с помощью телефона для дальнейшего использования. Прежде чем приступить к выполнению каких-либо подключений, убедитесь, что источник питания отключен. Если вы этого не сделаете, трансформатор может выйти из строя, что приведет к отключению низковольтного выключателя или воспламенению низковольтного предохранителя. Полный список цветов, формы и назначения см. ниже:
На последнем этапе внимательно следуйте указаниям производителя термостата по подключению и установке. Новый термостат требует уникальной установки теплового насоса. Буклет с инструкциями предназначен для того, чтобы помочь вам сориентироваться в параметрах и выполнить необходимые настройки термостата, чтобы насос мог правильно работать в качестве теплового насоса.
Проводка термостата 2-ступенчатого теплового насоса
Двухступенчатый термостат аналогичен одноступенчатому термостату, за исключением того, что у него больше возможностей нагрева и охлаждения. Это также требует использования дополнительных кабелей. Этапы подключения следующие:
- Отключите питание блока охлаждения и обогрева в блоке предохранителей.
- Снимите корпус имеющегося термостата со стены, потянув или открутив его. Снимите крышки и изоляционную ленту с проводов, соединяющих термостат с бытовой проводкой, распутав кабели друг от друга. Снимите все лицевые панели, которые могут присутствовать, открутив винты, которые крепят панель к стене.
- Установите пластину нового двухступенчатого термостата.
- Подключите кабели двухступенчатого термостата к домашней проводке. Красный провод должен быть подключен к порту «R» термостата; коричневый провод к порту «W2»; черный провод к порту «С»; желтый провод к порту «Y»; зеленый провод к порту «G»; и белый провод к порту «W». Соедините его, скрутив их вместе, обернув изолентой и закрепив проволочной заглушкой.
- Подсоедините сердечник термостата к настенной монтажной пластине. Наконец, у автоматического выключателя включите электричество для обогревателя и охладителя.
Вывод
Знаниекак подключить термостат теплового насоса может оказаться полезным в чрезвычайной ситуации и сэкономить расходы, поскольку вы устанавливаете его самостоятельно. Однако делать это следует осторожно и в соответствии со всеми инструкциями, чтобы избежать несчастных случаев.
