Подключение выключателя света - это задача, которую большинство домашних мастеров может взять на себя, не вызывая электрика. Выполните следующие действия, чтобы безопасно подключить коммутаторы.
Несмотря на то, что подключить выключатель света несложно, вам необходимо иметь общее представление о том, как работает электричество в доме, чтобы выполнять эту работу безопасно. Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и спросить ее, можете ли вы наблюдать за ее работой, чтобы вы могли научиться правильно подключать выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или модернизируете диммер.
Перед тем, как приступить к подключению выключателя света
В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются с сервисного щитка и проводят электричество по кабелям к выключателям и розеткам, а затем обратно к сервисному щитку.
Внутри кабелей есть провода, предназначенные для выполнения разных задач: одни подают электричество на выключатели, а другие передают электричество обратно на сервисную панель. Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.
Хорошая новость заключается в том, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующих основных инструкциях по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.
- Однополюсный выключатель света (дополнительно)
- 3-позиционный переключатель освещения (дополнительно)
- Отвертка
- Плоскогубцы
- Изолента (для трехпозиционных выключателей)
- Мульти инструмент
Меры предосторожности при подключении выключателя света
Когда дело доходит до домашней электропроводки, лучшее эмпирическое правило заключается в том, что если вам неудобно работать с электропроводкой, просто не делайте этого. Если вы примете правильные меры предосторожности, замена выключателя света, как правило, безопасна и не представляет большого риска, поскольку вы манипулируете проводами, которые уже были профессионально установлены. Однако мастерам не следует пытаться самостоятельно прокладывать новую проводку - это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.
Как подключить однополюсный выключатель света
Устали от тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.
ШАГ 1: Отключите источник питания
Важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к фатальным последствиям.
Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.
На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.
ШАГ 2: Снимите старый выключатель света
Убедившись, что питание этого конкретного выключателя было отключено, отвинтите пластину выключателя (большинство из них крепится двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь, одинаково распространены винты с головкой и крестообразным шлицем). Осторожно вытащите старый переключатель, но пока оставьте провода подсоединенными.
ШАГ 3: Найдите клемму и заземляющий провод
Соблюдайте расположение проводов.
- Вы должны увидеть два черных провода, каждый из которых подсоединяется к разным винтам сбоку переключателя. Это так называемые клеммные винты.
- Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
- Вы также должны увидеть три зеленых или оголенных медных провода. Это провода заземления.
Все три провода соединятся в одну гайку, а самый короткий - к зеленому винту на выключателе.

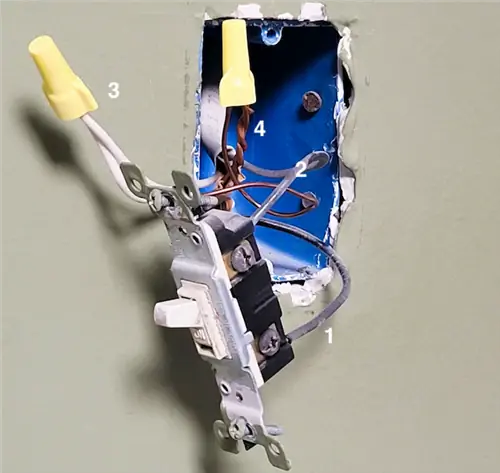

1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нейтральные провода 4. Провода заземления
ШАГ 4: Отсоедините клемму и провода заземления
Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вам работу, отогните свисающие провода, чтобы они не мешали.
ШАГ 5: Проверьте провода на наличие признаков повреждения
Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода на каждой длине.
Поскольку электрические провода со временем испытывают нагрузку и могут ослабевать при использовании, вы должны убедиться, что при повторном подключении проводов к переключателю на замену любая часть провода, которая соприкасается с винтами, не повреждена.
ШАГ 6: Подсоедините провода к новому выключателю
Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, гарантирует, что выключатель будет полностью функциональным.
Далее прикрепите изогнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.
ШАГ 7: Прикрепите и закройте провода пластиной переключателя
Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.
ШАГ 8: Проверьте проводку выключателя освещения
Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если этого не происходит, проблема, скорее всего, в плохом соединении.
Выключите автоматический выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подключен к своей клемме, а затем снимите гайку с нейтрали (белые провода) и убедитесь, что они надежно скручены вместе, так что они делают хорошую связь. Закройте крышку, включите выключатель и снова нажмите на выключатель - он должен загореться.
Все готово. Теперь пусть загорится свет!
Как подключить трехпозиционный выключатель света
Иногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может помочь использование двух трехпозиционных выключателей. Например, два трехпозиционных переключателя позволяют включать освещение на лестнице либо сверху, либо снизу.
Заменить трехпозиционный переключатель так же просто, как заменить однополюсный переключатель, но в коробке вы найдете больше проводов. Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключить переключатели.
ШАГ 1: Отключите источник питания
Найдите выключатель, который обслуживает выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху».” После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.
ШАГ 2. Снимите переключатель
Используйте отвертку, чтобы ослабить два винта, которые удерживают пластину переключателя на месте, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте. Как только винты будут выкручены, вы сможете выдвинуть переключатель на пару дюймов, чтобы увидеть и поработать с проводами.
ШАГ 3: Определите провода
В 3-позиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке. Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.
Самый распространенный (не единственный) способ подключения трехпозиционного выключателя - это проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете распределительные коробки и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.

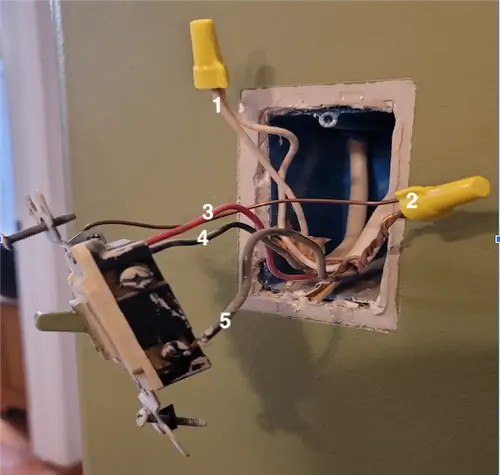

1. Два (белых) нейтральных провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод
ШАГ 4: Пометьте общий провод в первой коробке

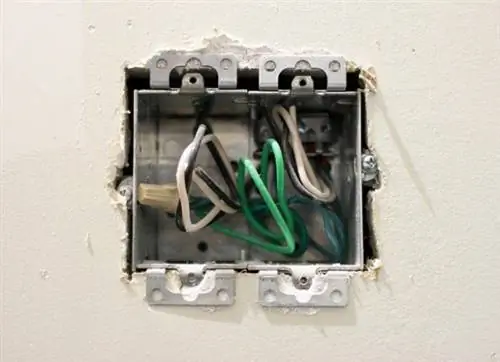

В первом распределительном щитке (куда входит питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подсоединен к черной или медной винтовой клемме - это «общий» провод - и вы должны отличать его от других проводов. Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!
Вы также увидите три заземляющих провода, соединенных внутри одной гайки, а также дополнительный черный провод и красный провод - это дорожные провода, которые соединяются со светом и со вторым выключатель.
ШАГ 5: Определите провода во второй коробке
При такой конфигурации проводки вы найдете только четыре провода во втором распределительном щитке: черный провод, белый провод, красный провод и провод заземления. Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке - это общий провод, и он идет к общей клемме. Пометьте и этот общий провод, чтобы он оставался прямым.

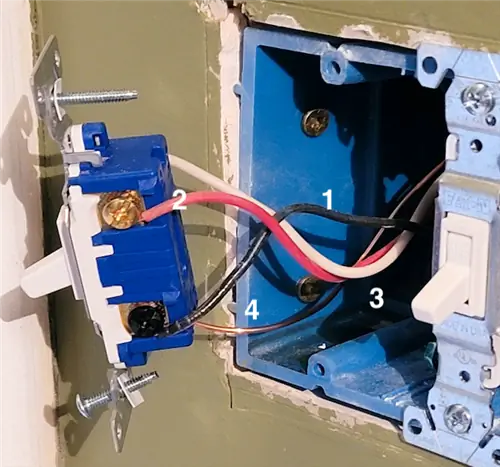

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления
ШАГ 6: Отсоедините провода
После того как оба общих провода будут помечены, используйте отвертку, чтобы ослабить винты клемм и снять прикрепленные к ним провода. Для проводов, которые соединены друг с другом и покрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые коммутаторы.
ШАГ 7: Подключите новые переключатели
Осмотрите переключатели - при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей. Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.
- Во-первых, подключите общие провода к общим клеммам, помеченным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне коммутатора.
- Затем подключите красный провод к клемме на верхней стороне переключателя. Красный - это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключите его к верхнему правому разъему одного переключателя, подключите его к верхнему правому разъему другого переключателя.
- Подсоедините второй контактный провод к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
- Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
- Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
- Теперь остается подключить только заземляющий провод во второй коробке - прикрепите его к латунному или зеленому клеммному винту переключателя.
ШАГ 8. Установите на место крышки и проверьте переключатели
После подсоединения проводов закрепите переключатели двумя винтами в распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.
Если индикатор не загорается, возможно, соединение неплотное. Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты гайкой.
Последние мысли
Подключение коммутатора - относительно простой проект, если вы заменяете существующие коммутаторы новыми. Однако добавление проводки для новых выключателей - это работа для лицензированного электрика. Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.
Подключение 3-позиционных переключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными переключателями, все дело в том, чтобы провода на новых переключателях располагались в той же конфигурации, что и на старых переключателях. Маркировка общих проводов в 3-позиционных переключателях упрощает процесс.
Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте - обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к одинаковым клеммам на обоих переключателях можно воспроизвести практически любую конфигурацию проводки.
Часто задаваемые вопросы о проводке выключателя света
Для тех, кто хочет заменить существующие выключатели, однополюсные или 3-позиционные, на более новые выключатели, проводка относительно проста. Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.
В: Что произойдет, если подключить переключатель наоборот?
Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится. Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Прежде чем приступить к этому проекту, важно изучить, как подключить выключатель.
В: Может ли неправильное подключение выключателя стать причиной пожара?
Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей подключения к сети своими руками, попросите электрика выполнить подключение.
В: Как подключить трехпозиционный выключатель света?
Замена существующего 3-позиционного переключателя новой моделью - простая задача, и вам нужно будет имитировать конфигурацию проводки на текущем переключателе при подключении проводов к новому переключателю. Полные шаги см. выше.
В: Могу ли я подключить розетку к выключателю света?
Это возможно, если коробка достаточно большая (20 кубических дюймов) и содержит два нулевых провода. Тем не менее, это работа для лицензированного электрика, поскольку она включает в себя знание того, какая электрическая нагрузка уже есть в цепи и достаточно ли ее для добавления розетки.
