Напуганы большим количеством элементов управления на электронно-лучевом осциллографе (CRO)? Не бойся! они не так уж и сложны в использовании, если вы разберетесь с некоторыми основами.
Шаги

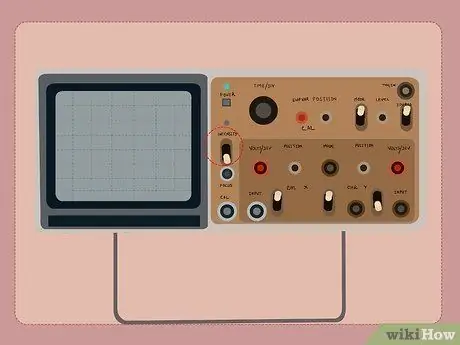

Шаг 1. Перед тем, как включить CRO, убедитесь, что регулятор интенсивности выключен

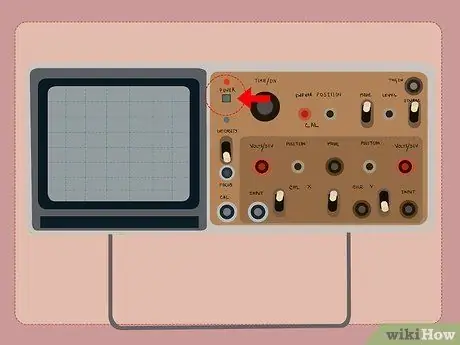

Шаг 2. Включите CRO

Шаг 3. Подождите, пока трубка нагреется и начнет работать

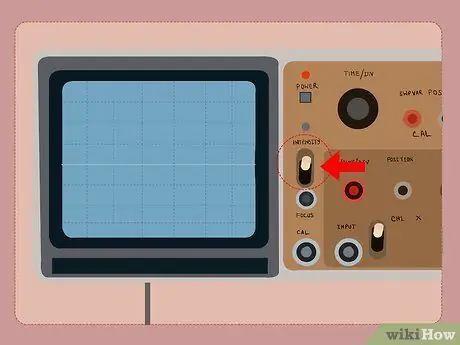

Шаг 4. Поверните регулятор интенсивности вверх, пока не получите не слишком яркую горизонтальную линию

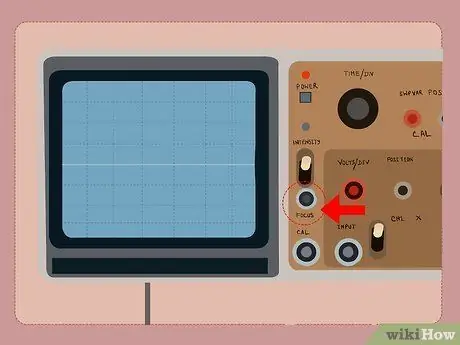

Шаг 5. Отрегулируйте фокусировку так, чтобы получилась максимально тонкая линия

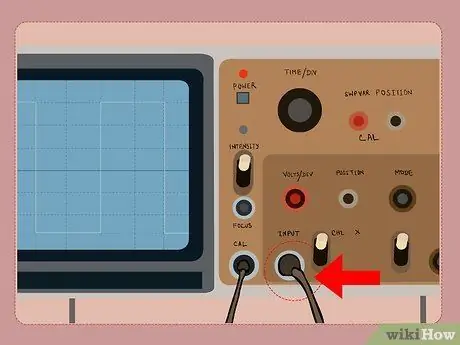

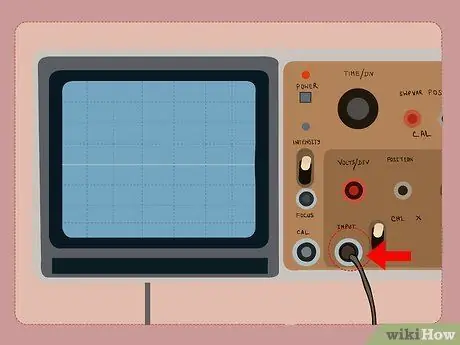

Шаг 6. Подключите датчик ко входу CH1

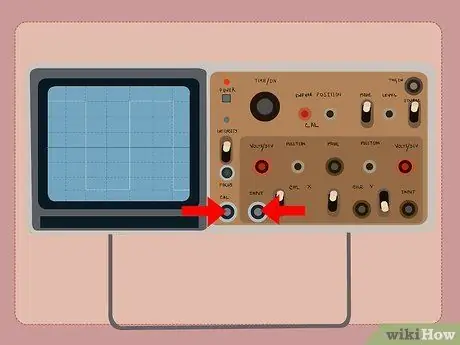

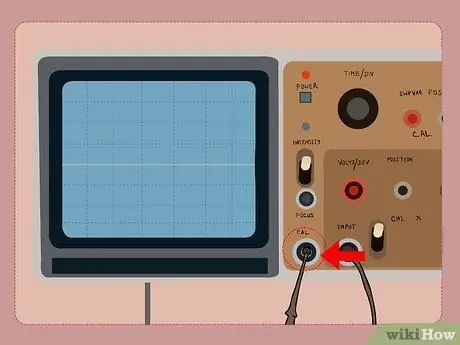

Шаг 7. Подключите наконечник зонда к выходу CAL

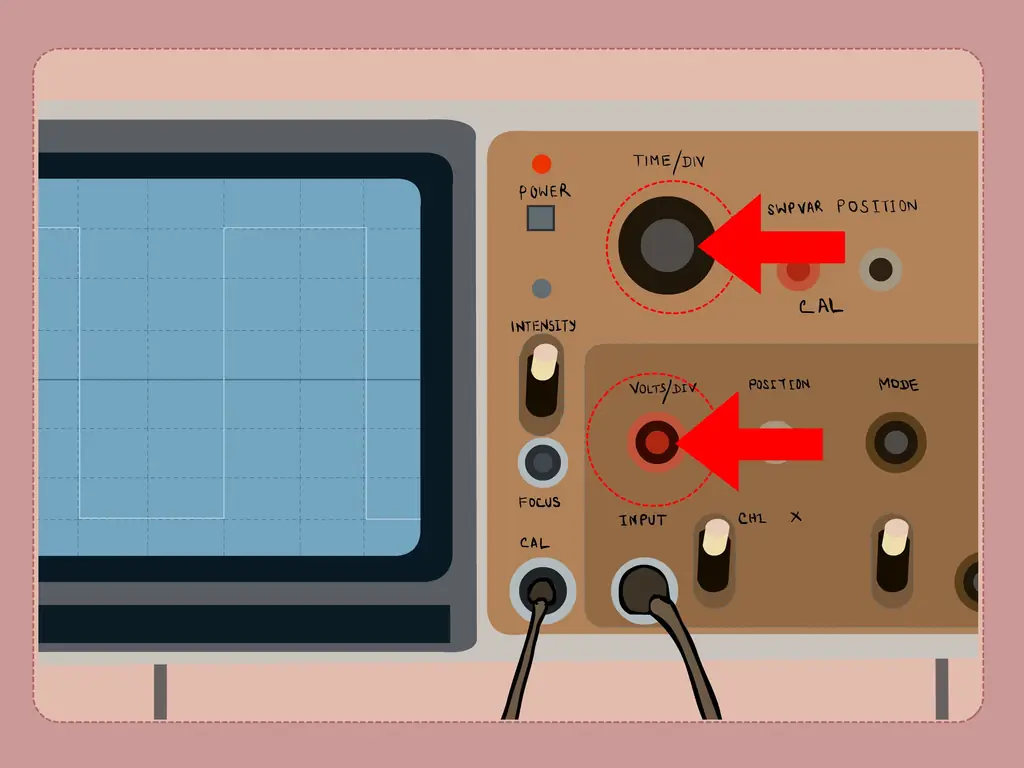

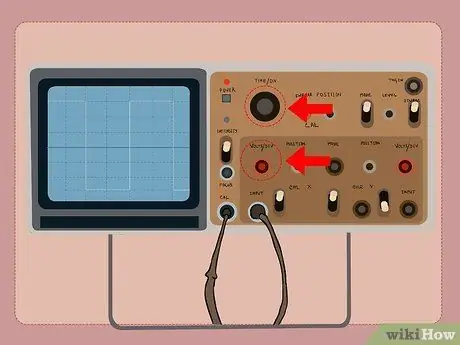

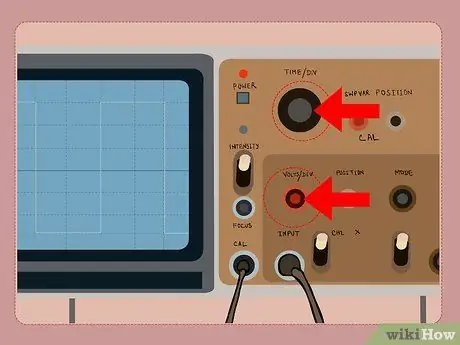

Шаг 8. Отрегулируйте управление разверткой времени и регулятором амплитуды (для канала 1), пока не получите прямоугольную волну, занимающую большую часть экрана и показывающую хотя бы один полный цикл

Шаг 9. Отрегулируйте подстроечный резистор на датчике так, чтобы не допустить перерегулирования или недостижения

Шаг 10. Снимите наконечник зонда с выхода прямоугольной волны

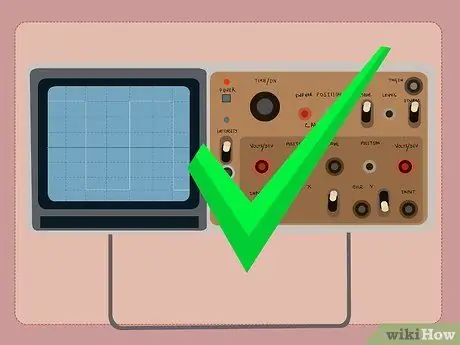

Шаг 11. Теперь вы готовы использовать осциллограф для измерения всех видов сигналов

Шаг 12. Элемент управления временной разверткой позволяет вам видеть более или менее горизонтально, а элемент управления амплитудой позволяет вам видеть более или менее вертикально
Видео - с помощью этой службы некоторая информация может быть передана YouTube
подсказки
- Если вы не видите горизонтальную линию, когда датчик не подключен, попробуйте отрегулировать элементы управления положением.
- Уровень триггера может потребоваться отрегулировать, если вы не видите горящего светодиода, или если вы не видите кривую, когда подключен пробник.
