Сварка МИГ считается самым простым видом сварки для начинающих. В этом руководстве содержится вся ключевая информация, необходимая для начала работы.
Сварка МИГ пользуется огромной популярностью как у новичков, так и у профессионалов. Несомненно, это самый простой способ изучения четырех основных типов сварки, и с его помощью можно получать чистые и прочные сварные швы из самых разных металлов. MIG, что означает «металлический инертный газ» и также известна как дуговая сварка металлическим газом (GMAW), часто путают со сваркой TIG, хотя на самом деле они совершенно разные.
Эта статья поможет новичкам сделать первые шаги в сварке MIG, исследуя различные типы сварочных аппаратов MIG, рассматривая вопросы безопасности сварки и объясняя, как использовать сварочный аппарат MIG для любого количества различных проектов DIY..

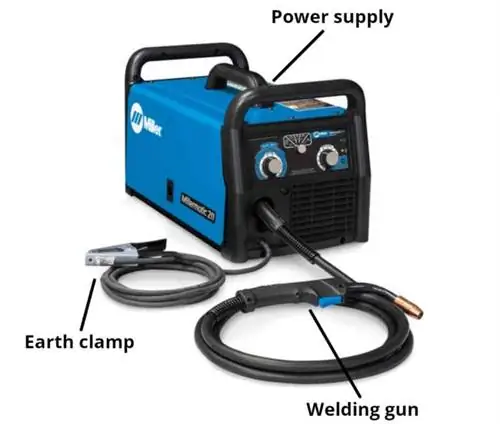

Важные части сварочного аппарата MIG
Несмотря на то, что существует несколько различных типов сварочных аппаратов MIG, все они имеют одни и те же четыре или пять ключевых компонентов.
- Источник питания: Это основной блок, в котором находятся все органы управления сварочным аппаратом MIG. Он преобразует входную мощность (обычно от бытовой розетки или генератора) в напряжение, необходимое для сварки металла различной толщины, и устанавливает скорость подачи сварочной проволоки.
- Сварочный пистолет (горелка): это портативное устройство, создающее электрическую дугу для запуска процесса сварки. Он подает как газ для защиты сварного шва, так и проволоку, которая плавит металл, а также создает сварной шов.
- Зажим заземления: Для создания сварочной дуги требуется электрическая цепь. Частью этой цепи является земля или заземление. Зажим заземления крепится либо к свариваемому металлу, либо к подходящему металлическому верстаку.
- Сварочная проволока (не изображена): В процессе сварки MIG ток подается по расходуемой металлической проволоке, которая технически является электродом. Это создает сварочную дугу, которая плавит металл, а также действует как наполнитель между двумя соединяемыми деталями.
- Подача газа (без рисунка): при сварке MIG газ используется для создания защитного экрана вокруг сварного шва. Это предотвращает попадание примесей, которые в противном случае могли бы вызвать слабость. Сварочный газ MIG обычно подается из баллона, размер которого может варьироваться от 20 до 300 кубических футов (куб. футов). Для безгазовой сварки MIG не нужна бутылка, хотя, как мы увидим чуть позже в этой статье, термин «безгазовая» немного вводит в заблуждение.
3 Типы сварщиков MIG, которых нужно знать
Хотя производительность одного сварочного аппарата MIG может значительно отличаться от другого, основное различие заключается в том, является ли аппарат газовым, безгазовым или и тем, и другим.
1. Газ
Газовая сварка MIG требует отдельной подачи баллонного газа для создания защитного экрана. Он проходит через сварочный пистолет через соединительный шланг. Скорость потока контролируется регулятором на верхней части бутылки.
Хотя использование газового баллона может быть немного неудобным, газовая сварка MIG более универсальна, чем безгазовая. Его можно использовать для сварки мягкой стали, нержавеющей стали и алюминия. Однако газовую MIG нельзя использовать на открытом воздухе, так как защитный газ будет унесен ветром.

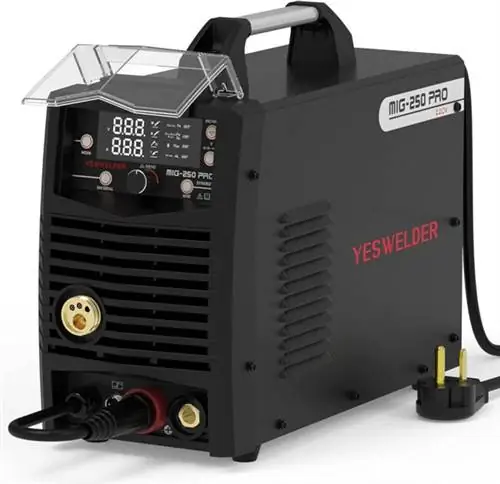

Наша рекомендация: сварочный аппарат MIG для алюминия YesWelder 250A на Amazon за 499,99 долларов США
Это аппарат YesWelder 3-в-1, который справится практически с любой задачей по сварке своими руками, совместим с катушечным пистолетом и предлагает производительность и универсальность по конкурентоспособной цене.
2. Без газа
Сварка MIG без газа, также называемая дуговой сваркой с флюсовым сердечником (FCAW) или просто сварка с флюсовым сердечником, использует самозащитную проволоку. Другими словами, подаваемый в сварной шов электрод соединяется с плавящимся в дуге флюсом и образует собственную газовую защиту. Он не совсем безгазовый, но ему не нужен отдельный источник питания. В результате его легче настроить, чем газовую сварку MIG, поэтому его часто рекомендуют новичкам.
Возможность создания собственного экрана означает, что безгазовую сварку MIG можно использовать на открытом воздухе. Однако, хотя можно найти проволоку с флюсовым сердечником для нержавеющей стали и алюминия, этот процесс, как правило, приводит к неаккуратным, некачественным сварным швам и не рекомендуется. Поэтому безгазовая сварка MIG обычно используется только для сварки низкоуглеродистой стали.

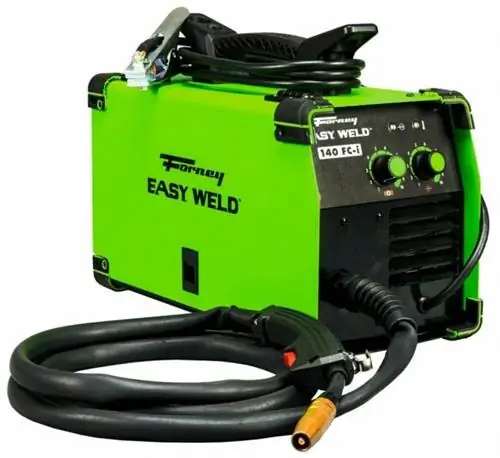

Наша рекомендация: сварочный аппарат с флюсовой сердцевиной Forney Easy Weld 140 FC-i в The Home Depot за 248,70 долларов США
Этот аппарат Forney, который независимые обозреватели часто называют лучшим сварочным аппаратом для начинающих, представляет собой недорогое, простое в использовании и надежное средство для ознакомления с безгазовой сваркой MIG.
3. Газ и без газа
Комбинации газовой и безгазовой сварки MIG призваны предложить лучшее из обоих миров, и большинство из них делают это очень успешно. Они легко переключаются с одного типа сварки MIG на другой, редко идя на компромисс с точки зрения производительности.
Они могут быть дорогими, но это лучшие сварочные аппараты MIG на рынке для тех, кто ищет адаптируемость.

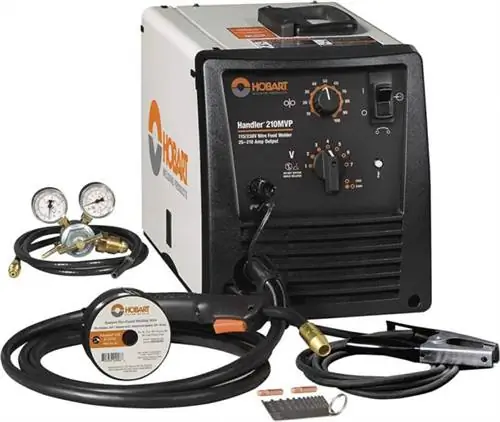

Наша рекомендация: Hobart Handler 210MVP MIG Welder на Amazon за 1 149,99 долларов США
Hobart - один из ведущих мировых брендов сварочного оборудования, и эта модель предлагает профессиональные характеристики и универсальность.
Советы по безопасности при сварке MIG
Учитывая температуру и яркость сварки металлов, всегда существует вероятность получения травмы. Тем не менее, несколько простых мер предосторожности обеспечат максимальную безопасность сварщика.
- Всегда надевайте средства индивидуальной защиты (СИЗ) и одежду, включая комбинезон или фартук, высококачественную сварочную маску и соответствующие перчатки сварщика.
- Убедитесь, что вы разбираетесь в своем оборудовании, особенно в том, как быстро выключить сварочный аппарат в случае аварии.
- Очистите территорию от любых легковоспламеняющихся материалов.
- Убедитесь, что рабочая зона имеет достаточную вентиляцию. Сварочный дым может вызывать сонливость.
- При сварке дома не допускайте детей и домашних животных к месту, где вы работаете.
- Для дальнейшего справки: Управление по охране труда (OSHA) выпускает ряд рекомендаций по технике безопасности. Хотя они предназначены для коммерческих организаций, они актуальны для всех сварщиков.
Основы работы с проводами
Сварка MIG упрощается тем, что сварочная проволока подается автоматически со скоростью, заданной пользователем. Однако не все сварочные проволоки одинаковы.
Газовая проволока для сварки MIG не содержит флюса, необходимого для безгазовой сварки. И наоборот, проволока с флюсовой сердцевиной (безгазовая) не может использоваться в аппаратах для газовой сварки MIG. Для различных типов сварных швов (мягкая сталь, нержавеющая сталь и алюминий) также требуются специальные проволоки, а диаметр проволоки меняется в зависимости от толщины материала.
Важно понимать вышеизложенное, чтобы получить качественные сварные швы. К счастью, информацию легко получить от поставщиков оборудования и расходных материалов.
Коэффициенты защитного газа
Самым распространенным газом для сварки MIG является аргон (A). Это инертный газ, поэтому он не содержит примесей, которые могут ослабить сварные швы.
Хотя иногда поставляется 100-процентный аргон, обычно он смешивается с двуокисью углерода (CO2) в соотношении 75 процентов A к 25 процентам CO2. Углекислый газ считается полуинертным, дешевле аргона и улучшает провар. Однако отделка может быть менее ровной. По данным Vern Lewis Welding Supply, на это соотношение может приходиться около 90 процентов продаж сварочного газа продавцом.
Гелий иногда добавляют к аргону и углекислому газу для создания так называемых «три-миксов». Они часто используются при работе с нержавеющей сталью. Конкретные коэффициенты меняются в зависимости от материала и процесса сварки, поэтому для получения дополнительной информации обратитесь к поставщику газа.
Как использовать сварочный аппарат MIG для соединения металлов
По возможности всегда полезно пройти профессиональный инструктаж при обучении сварке. Если местные занятия недоступны, отличной альтернативой могут стать онлайн-курсы по сварке.
Ниже приводится краткий обзор двух основных методов сварки MIG.
ШАГ 1: Решите, хотите ли вы толкать или тянуть
Существуют два основных метода сварки MIG: тянуть сварной шов к себе или отталкивать его. С газовым MIG вы можете сделать и то, и другое. При безгазовой сварке MIG можно только тянуть, потому что при нажатии пробивается экран.
Тянуть стало проще и быстрее. Сварной шов не такой аккуратный, но может проникать глубже, поэтому он обычно обеспечивает более прочный сварной шов в толстом металле. Сварной шов с проталкиванием обычно выглядит более аккуратным, более ровным и требует меньше усилий для последующей шлифовки, если требуется гладкая поверхность.
Для стали можно использовать любой метод. Алюминий следует проталкивать с использованием газа MIG. Сварка алюминия более подвержена загрязнению, и этот метод обеспечивает хорошую газовую защиту.
ШАГ 2. Настройте сварочный аппарат MIG
Необходимо установить правильное напряжение для толщины свариваемого металла и скорости подачи проволоки. Таблицы с соответствующей информацией всегда предоставляются, часто постоянно закрепленные на самой машине. В некоторых случаях это полуавтоматический процесс, когда вам нужно только установить определенные параметры, а сварщик сделает все остальное.
Газ должен быть включен и установлен правильный расход. Прикрепите зажим заземления к заготовке или сварочному столу, если он у вас есть.
ШАГ 3: Наденьте средства индивидуальной защиты и выполните проверку безопасности
Все, что вы сейчас делаете, должно выполняться с установленным защитным снаряжением. Наденьте свой сварочный шлем и убедитесь, что он работает правильно. Наденьте перчатки. Сварочные перчатки поначалу могут показаться неудобными, но защита, которую они обеспечивают, очень важна.
Выполните проверки безопасности, упомянутые выше в разделе «Советы по безопасности при сварке MIG».
ШАГ 4: Начертите дугу и наложите бусину
Хорошей идеей будет потренироваться на куске чистого металлолома, пока вы привыкаете к сварке. Вместо того, чтобы пытаться сварить два куска металла вместе, просто сконцентрируйтесь на поджигании дуги и создании линии металла (называемой валиком) на поверхности.
Зажигание дуги и начало сварки обычно осуществляется путем царапания проволочного электрода по поверхности металла, в результате чего возникает искра. Представьте, как бы вы чиркнули спичкой о спичечный коробок. После того, как дуга зажглась, слегка оттяните пистолет. Сварка не происходит при контакте электрода (проволоки) с металлом. Вместо этого он должен быть на расстоянии около ⅛ дюйма от металлической поверхности.
Некоторые машины создают дугу постукиванием, но это более сложная техника. Иногда это может привести к «замерзанию», когда проволока прилипает к металлу, а не образует сварочную ванну. Начинающим рекомендуется скретчинг.
Если вы уверены, что можете зажечь дугу и контролировать валик, вы готовы к сварке. Будь то вытягивание или толкание, пистолет следует держать под углом от 15 до 20 градусов. Сосредоточьтесь на расплавленном металле (сварочная ванна), работая максимально плавно.
Если двигаться слишком медленно, в металле могут образоваться дыры. Слишком быстрое движение приводит к тому, что сварной шов не сформирован должным образом, а это означает, что у него будут слабые места. Будьте терпеливы к себе, когда учитесь плести бусину. Чтобы сделать это правильно, нужно немного потренироваться.

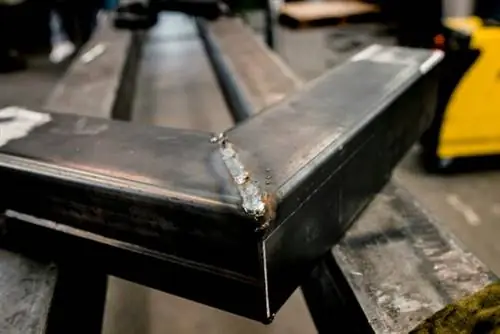

ШАГ 5: Очистите сварной шов
Подождите, пока шов остынет. Не поддавайтесь искушению окунуть металл в воду или полить его водой; это может привести к трещинам и искажениям. После того, как он полностью остынет, объем необходимой очистки металла зависит от того, будет ли виден сварной шов.
Может быть достаточно нескольких минут работы проволочной щеткой. В случаях, когда металл будет окрашиваться, часто будет необходимо отшлифовать лишний валик, чтобы получить гладкую поверхность.
Распространенные ошибки сварки MIG и способы их избежать
Самая распространенная ошибка сварки MIG - недостаточная подготовка. Понятно, что люди хотят начать сварку как можно скорее, но спешка с выполнением работы часто приводит к тому, что сварка не получается.
- При сварке всегда надевайте все средства защиты глаз и тела.
- Начинайте с небольших проектов, когда это возможно, прежде чем браться за крупные проекты.
- Убедитесь, что соединяемые материалы чистые и на них нет краски, ржавчины, жира и других загрязнений.
- Инвестируйте в качественное оборудование и материалы.
- Если сомневаетесь, проконсультируйтесь. Пройти курс сварки всегда хорошая идея. Поставщики оборудования и расходных материалов обычно тоже рады помочь.
Советы по обслуживанию сварочного аппарата MIG
Всегда следуйте рекомендациям производителя по уходу и техническому обслуживанию сварочного оборудования MIG. Вообще говоря, это будет охватывать следующее:
- Не сорить, поддерживайте чистоту, содержите это в чистоте. Сварочные цеха могут довольно быстро стать грязными. По окончании сварки протрите сварочный аппарат и храните его вдали от пыли и грязи или, по крайней мере, храните под крышкой. Держите сварочный пистолет подальше от пола.
- Продуйте защитный газ, выключив подачу газа и нажимая курок пистолета до тех пор, пока регулятор не достигнет нуля. Это продлевает срок службы шлангов, клапанов и других деталей. Отрежьте и утилизируйте любой провод, проходящий через него.
- Регулярно проверяйте шланг и фитинги на наличие повреждений. Немедленно замените их при обнаружении утечек.
- Убедитесь, что электрические соединения надежны, а кабели не повреждены и не изношены.
Последние мысли
Сварка - это увлекательное хобби, которое предполагает развитие навыков, которые могут быть как полезными, так и творческими. Приведенная выше информация представляет собой полезную основу для любого новичка, который хочет научиться пользоваться сварочным аппаратом MIG.
Если вы еще не купили сварочный аппарат, внимательно изучите различия между газовой и безгазовой сваркой. Для тех, у кого есть бюджет, комбинированная машина имеет явные преимущества.
Обратите особое внимание на меры предосторожности. Ожоги от сварки могут быть особенно неприятными, а отсутствие качественной каски может привести к серьезным травмам глаз.
Цены, указанные здесь, действительны на момент публикации 31 октября 2022 г.
