Металлический каркас становится все более популярным среди подрядчиков по жилому и малому коммерческому использованию, и существуют различия в том, как крепятся электрические розетки и распределительные коробки. Электрические коробки помогают предотвратить короткие замыкания, которые могут привести к пожару, поэтому очень важно правильно их закрепить. В этой статье рассматриваются многие типы электрических коробок, используемых в жилом и коммерческом строительстве, из чего они сделаны и как их крепить к металлической шпильке.
Различные электрические коробки
Все электрические коробки должны быть установлены в соответствии с Национальным электротехническим кодексом (NEC) и местными строительными нормами. Они должны соответствовать требованиям кодекса, в котором говорится, что они должны быть закрыты подходящими крышками коробок. Коробки не могут быть оклеены обоями, обшиты панелями или покрыты каким-либо другим способом, и в них должно быть достаточно места для проводников.
Существует несколько типов коробок, но для целей этой статьи мы сосредоточимся на трех наиболее распространенных типах: стандартные электрические коробки, переделанные электрические коробки и электрические коробки GFCI.
- Стандартные электрические коробки. Стандартная прямоугольная форма является наиболее распространенной электрической коробкой. Он содержит один электрический выключатель или розетку и поставляется в металлических или неметаллических блоках. При использовании на открытом воздухе эти коробки защищают проводку от элементов с помощью прокладок, герметизированных швов и водонепроницаемых крышек.
- Реконструкция электрических коробок. Также известные как старые рабочие коробки, они устанавливаются после установки гипсокартона, чтобы добавить выключатель или розетку в вашу комнату. Они часто удерживаются на месте с помощью выступов, которые плотно прижимают коробку к гипсокартону без необходимости использования винтов.
- Электрические коробки GFCI. Розетка GFCI отличается, однако коробка, в которой она находится, такая же, как и стандартная электрическая коробка.
Какие материалы используются для изготовления электрических коробок?

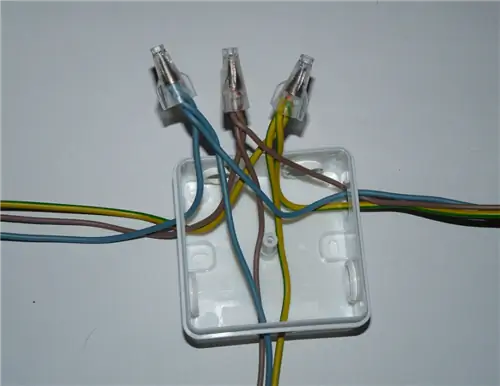

Электрические коробки изготавливаются из различных материалов, включая пластик, металл и композиты. Наиболее распространенным типом является стандартная коробка, изготовленная из пластика или композитного материала. Пластиковые ящики легкие, прочные и простые в установке, но более хрупкие, чем металлические. Композиты отлично подходят для ситуаций, когда металл нежелателен, но требуется большая прочность, чем у пластика. Металлические ящики предназначены для использования со стальным и деревянным каркасом. Электрические коробки GFCI изготавливаются из пластика или металла и используются во влажных помещениях, таких как ванные комнаты и кухни.
Выбор правильной электрической коробки для металлического каркаса
Есть несколько типов электрических коробок, каждая из которых предназначена для определенной цели. Наиболее распространенным типом является электрическая коробка для скрытого монтажа. Этот вид короба используется для установки электроприборов, которые будут находиться вровень со стеной. Они бывают одинарными, двойными и т. д. для размещения нескольких выключателей или розеток.

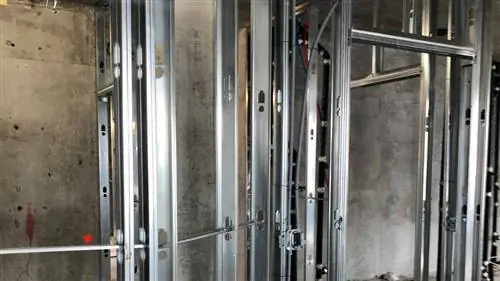

Коробки для скрытого монтажа для деревянного каркаса отличаются от коробок, предназначенных для использования в стальном каркасе. Некоторые электрические коробки со стальным каркасом имеют металлические выступы, которые входят в пазы на металлических шпильках. У других есть прикрепленный язычок, который позволяет привинтить коробку к металлической шпильке. Тем не менее, другие варианты содержат выступы, которые огибают переднюю и заднюю часть металлической шпильки, чтобы удерживать ее перед креплением винтом.
Можно ли использовать пластиковые коробки на металлических шпильках?
Сначала следует проверить соблюдение местных правил, но, как правило, пластиковые коробки можно использовать на металлических шпильках. Однако их нельзя заземлить так же, как металлическую коробку. Чтобы заземлить такие устройства, как выключатели и розетки, необходимо проложить заземляющий проводник внутри корпуса. Подсоедините заземляющий провод прямо от Romex к зеленому винту на выключателе или розетке. Это обеспечит заземление системы на протяжении всей ветви.
