Если вам нужно найти электрические провода внутри ваших стен, вам, вероятно, понадобится неинвазивный способ их поиска. В конце концов, без метода вашего безумия вы просто будете проделывать неприглядные дыры в гипсокартоне в тщетной попытке пересечь пути со своими проводами. К счастью, есть лучший способ: с помощью правильных инструментов и методов вы можете найти или проследить проводку, ничего не повредив.
Отслеживание электропроводки в стенах может быть сложной задачей, и это включает в себя больше, чем просто поиск самих проводов. Чтобы выяснить, где именно находятся провода, найдите розетки и приборы, к которым подключается каждый провод.
Вам также необходимо определить, какой автоматический выключатель относится к какому участку проводки вашего дома. Лучше всего получить чертежи здания или дома, над которым вы работаете, прежде чем вносить изменения в электрические схемы. Часто их можно получить в местном правительстве округа или в строительной компании, построившей это сооружение. Чертежи полезны практически для любого ремонта, но надежда не потеряна, если вы не можете их найти.
Возможно, вам интересно, зачем кому-то решать все эти проблемы только для того, чтобы выяснить расположение проводов. Знание того, где находятся ваши провода, может помочь вам сделать ремонт, спланировать проекты по благоустройству дома и даже сделать ваш дом более безопасным. Зная, какие розетки к каким цепям относятся, вы можете решить, куда подключать энергоемкие приборы, не перегружая электрическую систему.
Если одна из ваших розеток вышла из строя, и у вас нет электрической схемы вашего дома, которую можно было бы использовать в качестве справочной, отслеживание проводки может помочь вам точно определить, в чем проблема. Если вы хотите проложить новые провода к системе домашнего кинотеатра или другой электронике, знание местоположения ваших текущих проводов может помочь сократить электрические помехи, которые могут снизить качество изображения и звука. И вам обязательно нужно знать, где находятся провода, если вы планируете делать какой-либо ремонт. Обрыв проводов под напряжением может привести к повреждению дома и серьезным травмам.
Инструменты, необходимые для трассировки электропроводки в стенах
Вы можете использовать ряд инструментов для трассировки электропроводки в ваших стенах, и некоторые из уже имеющихся инструментов могут также помочь вам в вашем проекте. Одним из таких инструментов является искатель шипов, и существует несколько различных видов. Магнитный искатель стержней обнаруживает металлические гвозди в стенных стержнях, в то время как электронный искатель стержней создает небольшое электрическое поле, которое изменяется, когда оно достигает более плотной области стены, например области над стержнем. Схема искателя шипов обнаруживает это изменение и сообщает вам об этом световым или звуковым сигналом.
Некоторые электронные искатели шипов также могут обнаруживать следовые количества электрического тока за стенами. Поисковики с этой функцией дадут вам общее представление о том, где находятся провода и куда они идут, но не скажут вам точно, сколько проводов находится в этом месте.
Детекторы напряжения пригодятся, когда вы найдете свои провода; они позволяют вам проверить, находятся ли провода под напряжением. Версия с неоновой лампой, также известная как тестер неоновой цепи, представляет собой недорогой инструмент, используемый для определения напряжения. Другим вариантом является детектор напряжения звуковой сигнализации. Они также известны как вольтовые тики или зонды. Эти детекторы издают звук, когда находят провод под напряжением.
В вольтметрах обычно используются острые штифты, которые можно воткнуть в электрические розетки или выключатели. В другом типе используются чувствительные к цепи зажимы, которые можно размещать поверх изоляции проводки.
Детектор напряжения любого типа является важным инструментом при работе с электричеством, так как он позволит вам убедиться, что цепь работает правильно, или убедиться, что она была отключена, прежде чем вносить изменения в проводку. Пробники также могут быть сопряжены с электронным вольтметром для получения точных данных о потребляемом токе и сопротивлении.
Если у вас клубок проводов и вы не можете понять, какой провод куда идет, вы также можете использовать тональный генератор, который поможет вам определить, какой провод какой. Генератор тона состоит из двух устройств: одного, который посылает высокочастотный сигнал, и приемника, предназначенного для обнаружения того же самого сигнала. Конец генератора прижимается к определенному проводу, посылая сигнал. Затем конец приемника можно провести вдоль пучка проводов, и он издаст чириканье, когда найдет подходящий. Это представляет собой простой способ найти оба конца цепи без необходимости физически отслеживать провод через стену.
Вы также можете купить средства обнаружения цепей и проводов, специально предназначенные для обнаружения электропроводки за стенами и под землей, часто с использованием радиолокационного обнаружения. Однако эти инструменты, как правило, дороги, что делает их наиболее подходящими для профессионалов и людей, которые планируют выполнять много работ по электромонтажу.
Одолжить или купить?
Прежде чем вы решите купить или одолжить инструменты для трассировки электропроводки, вам следует подумать, как часто вы будете их использовать. Если у вас есть старый дом, в котором могут быть проблемы с электричеством, было бы неплохо купить инструменты, чтобы они всегда были под рукой, когда они вам понадобятся. Однако, если вы не видите, что используете эти инструменты так часто, вы, вероятно, можете вместо этого одолжить или взять их напрокат.
Рекомендации по трассировке электропроводки
Универсальные средства обнаружения проводов поставляются с инструкциями, позволяющими отслеживать проводку в стенах. Вы также можете использовать искатели шпилек с режимами обнаружения проводов, чтобы отслеживать определенные провода. Но вы также можете получить представление о том, где находятся ваши провода, и без таких сложных устройств. Нет единственно правильного способа сделать это. Выбранный вами метод просто зависит от того, какова ваша цель отслеживания проводов и что лучше всего подходит для вас.
Еще одна практика поиска электрических проводов за стенами - использование металлоискателя. Это может быть эффективным методом, если вы знаете, что проводов очень мало и в стенах не так много других металлических предметов, таких как гвозди.

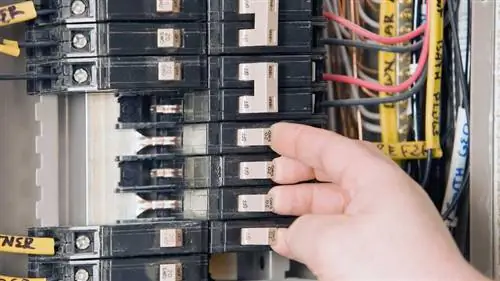

Вы можете узнать, какие провода подключены к какому выключателю без каких-либо инструментов. Если вы уже знаете, где за стенами проходят провода, тестирование автоматических выключателей просто подтверждает, что провода и выключатели подключены.
Работайте с напарником - один из вас должен оставаться у распределительной коробки, чтобы щелкнуть выключателем, а другой должен наблюдать, в какие розетки подается питание. Вы можете сделать это и без напарника, хотя бегать туда-сюда между розетками и выключателями требует много времени и труда.
- Начните с отключения всех выключателей и подключите включенную лампу к розетке.
- Включайте и выключайте выключатели по очереди, пока не загорится лампочка.
- Далее подключите лампу к другим ближайшим розеткам, чтобы определить, какие из них находятся в той же цепи.
- Включите и выключите ближний свет, чтобы увидеть, какая цепь включена. (Цепи, в которых работают крупные бытовые приборы, такие как сушилки для белья, часто не имеют других розеток или приборов в цепи.)
Если вы отслеживаете электропроводку, чтобы добавить новые розетки или освещение, или если вы готовитесь к ремонту электропроводки, вам понадобится детектор напряжения и другие инструменты из соображений безопасности.
Соображения безопасности при трассировке электропроводки
Любой проект, связанный с электричеством, может быть опасен. По этой причине в некоторых районах только лицензированным электрикам разрешается ремонтировать или добавлять проводку в доме. Прежде чем начать, ознакомьтесь с местными законами, а также со всеми строительными нормами, применимыми к вашему проекту. Неисправная проводка может привести к пожару или поражению электрическим током, поэтому строго следуйте инструкциям и при возникновении вопросов проконсультируйтесь со специалистом.
Если вы работаете с освещением, розетками или проводкой, сначала отключите питание на автоматическом выключателе. Если вам нужно проверить провода во время трассировки, соблюдайте осторожность. Аккуратно обращайтесь со всеми инструментами и надевайте перчатки и защитные очки, если вам нужно прорезать стену или пол, чтобы найти или починить провода. Аккуратно обращайтесь с молотками и пилами и следите за оголенными гвоздями, проволокой и другими потенциально опасными предметами.
Никогда не дотрагивайтесь до стен или пола, если вы не уверены, что провода за ними находятся под напряжением, и используйте непроводящие инструменты при работе с проводкой. Если у вас есть какие-либо сомнения относительно вашей способности работать с проводкой, то лучшим выходом будет консультация профессионального электрика.
Если вы собираетесь использовать метод включения и выключения автоматических выключателей, имейте в виду, что вы будете в темноте, когда будете перемещаться из одного места в другое. Не отключайте электричество в местах, где освещение необходимо из соображений безопасности. Прежде чем включать и выключать автоматические выключатели, отключите электроприборы, чтобы они не были повреждены постоянными перепадами напряжения.
Часто задаваемые вопросы об инструменте Wire Tracer
Как найти электрические провода в стене?
Есть два типа искателей шпилек, которые могут помочь вам найти провода в стене - магнитные и электрические. Магнитный искатель стержней используется для обнаружения металлических гвоздей в стенных стержнях. Электронные искатели гвоздей создают крошечное электрическое поле, которое меняется, когда искатель достигает более плотного участка стены.
Как работают средства обнаружения проводов?
Трассировщики проводов помогают найти как находящиеся под напряжением, так и обесточенные кабели, провода и трубы, где бы они ни были спрятаны. Отражая сигнал от целевой трубы или провода, он помогает определить цель и направление, в котором он движется.
Как работает трассировщик тона?
Генератор тона посылает сигнал в кабель, чтобы его можно было отследить. Это прямоугольная волна, излучающая трели. Индуктивный усилитель - это пробник, работающий за счет емкостной связи от тона, подаваемого на провод.
Для чего используется тон-генератор?
Генераторы тона используются для отправки тонального сигнала в пару проводов или одиночный проводник. Техники могут идентифицировать одиночный провод, спрятанный в жгуте, совместив его с пробником-усилителем.
Как далеко в стене находятся провода?
Электропроводка обычно проходит горизонтально, примерно на дюйм в стену. Параметры: 6 дюймов или 12 дюймов над розеткой.
