John Deere 110 производился с 1963 по 1974 год. Модель 110 была доступна с одноцилиндровым двигателем Kohler объемом 277, 305 или 390 кубических дюймов. Модель 110 имела 44-дюймовую колесную базу и 42-дюймовую косилку. Выключатель зажигания на модели 110 расположен сразу за кик-панелью приборной панели, на другом конце цилиндра замка зажигания. При неисправности замка зажигания ни один из приборов на приборной панели, например амперметр, не будет работать.
Откройте капот трактора, наклонив его вперед через переднюю часть. Посмотрите за кик-панель приборной панели и найдите внутренний конец замка зажигания. Проверьте провода выключателя, чтобы убедиться, что они правильно подключены, не сожжены и не расплавлены.
- John Deere 110 производился с 1963 по 1974 год.
- Выключатель зажигания на модели 110 расположен сразу за кик-панелью приборной панели, на другом конце цилиндра замка зажигания.

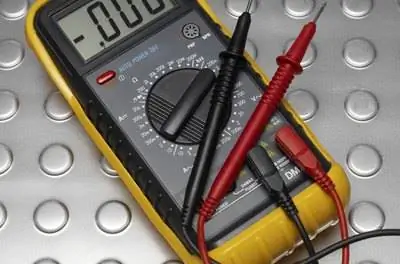

Включите мультиметр и установите шкалу в положение «V» для измерения напряжения. Подсоедините красный щуп мультиметра к красному проводу внутреннего разъема проводки замка зажигания. Подсоедините черный щуп к черному проводу того же разъема.
Попросите помощника сесть на трактор и убедиться, что селектор передач находится в положении «N». Скажите ему или ей, чтобы он повернул ключ и попытался запустить газонокосилку. Убедитесь, что ваши руки и ноги находятся вдали от движущихся частей двигателя. Считайте показания мультиметра, пока ваш помощник поворачивает ключ. Если есть показания напряжения и газонокосилка не заводится, значит, неисправен замок зажигания. Если показания напряжения отсутствуют, значит, ток не поступает на переключатель. Если ток не поступает на переключатель, перейдите к шагу 4.
- Включите мультиметр и установите шкалу в положение «V» для измерения напряжения.
- Если есть показания напряжения и газонокосилка не запускается, значит, замок зажигания неисправен.
Проследите руками жгут проводов до шасси, примерно в одном футе от замка зажигания. Найдите небольшую коробку, прикрепленную к проводке, с левой (на тракторе) стороны двигателя. Эта коробка является нейтральным защитным выключателем. Подсоедините красный щуп мультиметра к красному проводу предохранительного выключателя. Прикрепите черный щуп к черному проводу.
Попросите помощника убедиться, что селектор передач находится в положении «N», и попытайтесь запустить трактор. Держите руки и ноги подальше от движущихся частей двигателя. Считайте показания мультиметра, пока ваш помощник поворачивает ключ. Если на предохранительном выключателе нейтрали есть напряжение, но на замке зажигания нет напряжения, то предохранительный выключатель нейтрали неисправен. Если на нейтральном выключателе нет напряжения, перейдите к проверке всех проводов зажигания, панели предохранителей и автоматического выключателя зажигания.
Проследите руками жгут проводов до шасси, примерно в футе от замка зажигания
Совет
Защитный переключатель нейтрали позволяет запустить двигатель только тогда, когда селектор передач находится в положении «N», что означает, что трансмиссия находится в нейтральном положении.
Предупреждение
Проверьте соленоид стартера при отсоединенном от трактора аккумуляторе. Проверьте сопротивление соленоида в Омах, а не напряжение на нем. Если не отсоединить аккумуляторную батарею, это может привести к перенапряжению в проводке трактора или поражению электрическим током.
