Как провести трубы через стены и полы для сантехнических работ своими руками

Если вы занимаетесь прокладкой труб своими руками, мы поможем вам сориентироваться в самых сложных местах.

Уровень мастерства: Продвинутый

Трубы, питающие краны, душевые кабины, туалеты и другие приспособления, как правило, скрыты за стенами или под полом, что требует тщательного планирования для правильной установки. После того, как вы нарисовали план новой сантехники, важно также разработать стратегию прокладки труб. В новом здании или пристройке, где открыт каркас, это легко сделать. Но если вы переделываете ванную комнату или кухню, будьте готовы внести изменения в план после того, как вы сняли настенное покрытие и пол.

Замена готовых поверхностей после сантехнических работ (особенно ямочный ремонт стен) обычно занимает несколько дней. Ремонт большой заплатки на стене (или даже замена всей стены) занимает лишь немногим больше времени, чем небольшая заплатка, так что освободите много места для работы.

После того, как вы открыли вентиляционную и дренажную линии, запустить систему подачи, которая обычно проходит рядом с дренажно-сбросно-вентиляционными линиями (DWV), будет относительно легко. Прежде чем начать, освежите свои основные столярные навыки, разберитесь со структурой вашего дома и убедитесь, что вы знаете, как устанавливать трубы. Также рекомендуется получить одобрение вашего плана в местном строительном департаменте, чтобы убедиться, что он соответствует сантехническим нормам.

Что вам понадобится

Оборудование/Инструменты

• Инструменты для разрушения
• Дрель с различными битами и кольцевыми пилами
• Сабельная пила
• Уровень

Материалы

• Трубы
• Трубная арматура
• Зажимы

Инструкции

Как провести трубы сквозь стены и полы

Любой проект по реконструкции, пристройке дома или новому строительству, связанный с сантехническими работами, как правило, предполагает прокладку труб. С помощью этих инструкций вы узнаете, как перемещаться по сложным местам сквозь стены и полы.

1.

   Оценить и удалить стену

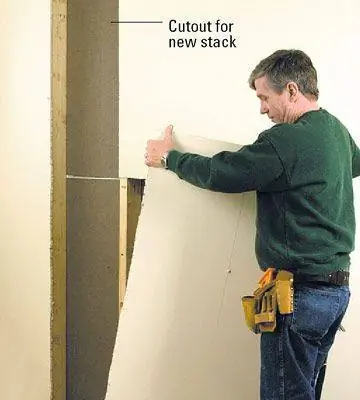

   Если вам нужно запустить новый стек, оцените свой фрейм. Установка с туалетом должна иметь 3-дюймовый слив, который может быть установлен только в том случае, если каркасная стена сделана из 2x6s или большего размера (2-дюймовая труба может проходить через стену 2x4). Удалите поверхность стены до потолка.

2.

   Подготовка к новой трубе

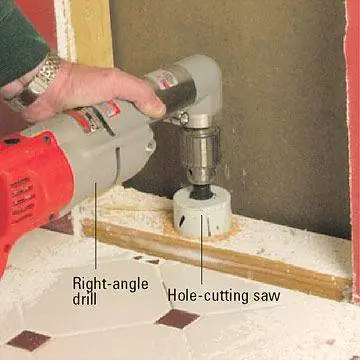

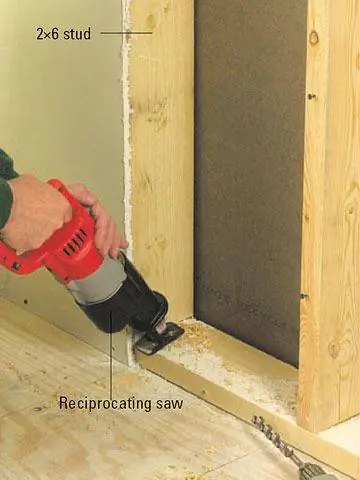

   Вырежьте отверстие, оставив место для новой трубы. Для 3-дюймовой трубы используйте дрель и сабельную пилу, чтобы вырезать отверстие размером примерно 4¼ дюйма на 10 дюймов как в нижней пластине комнаты, в которой вы работаете, так и в верхней пластине комнаты ниже. Отрежьте участок пола размером 10 дюймов на 2 фута.

3.

   Собрать и установить водосточную трубу

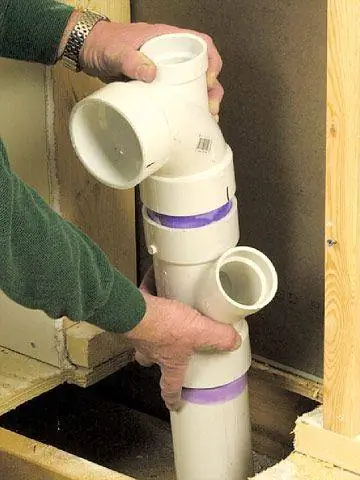

   Установите одобренные фитинги на верхнюю часть водосточной трубы. Обратите особое внимание на то, чтобы они смотрели в правильном направлении. Дренажная труба должна быть длиннее, чем необходимо. Вы можете обрезать его по размеру позже снизу. Проденьте трубу через отверстие.

4.

   Беги по вентиляции

   Возможно, вам придется прорезать отверстие в стене комнаты сверху или снизу, чтобы направить вентиляционную трубу вверх или водосточную трубу вниз. На чердаке вы можете запустить вентиляционное отверстие, чтобы привязать его к существующему вентиляционному отверстию. Если нет, просверлите отверстие в потолке чердака и попросите кровельщика установить домкрат для вентиляционной трубы.

5.

   Направьте и прикрепите трубы

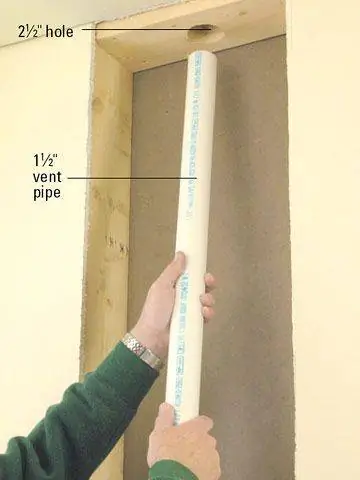

   Закрепите водосточную трубу ремнями. Вырежьте небольшое отверстие в потолке для вентиляционной трубы. Для вентиляционной трубы диаметром 1,5 дюйма достаточно отверстия диаметром 2,5 дюйма. Проведите вентиляционную трубу через отверстие на чердак или в комнату выше и вставьте ее нижний конец в фитинг на полу.

   Прокладка водосточной трубы через балки требует кропотливой работы. Отверстия должны проходить по прямой линии через пол и должны подниматься или опускаться, чтобы труба была наклонена на ¼ дюйма на фут.(Если балки имеют 16 дюймов по центру и трубы проходят через них под прямым углом, отверстия должны отличаться по высоте примерно на ⅜ дюйма.)

   Вентиляционные трубы могут располагаться на одном уровне, хотя некоторые правила требуют небольшого уклона в сторону основного стока. Все дренажные линии должны иметь уклон. Для точного уклона проведите ровную линию по шпилькам и отмерьте вниз ¼ дюйма на погонный фут. Обратите внимание, что коды также могут требовать огнеупорной герметизации стен.

Как стабилизировать и защитить трубы

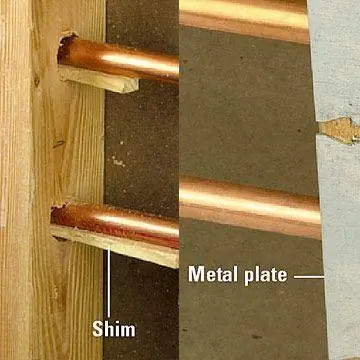

По возможности прокладывайте трубы через отверстия в центре элементов каркаса. Чтобы трубы не дребезжали, застелите отверстия войлоком или используйте деревянные прокладки. Вставьте прокладку под трубу и постукивайте, пока она не зафиксируется прочно, но не туго, чтобы обеспечить возможность расширения. Если нужны вырезы, делайте их как можно меньше, так как они ослабляют элемент каркаса. Также можно использовать металлические пластины для защиты труб от гвоздей.

Советы по прокладке труб через пол

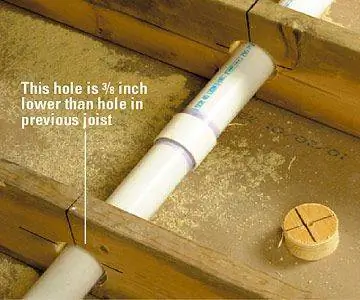

Прокладка водосточной трубы через балки требует кропотливой работы. Отверстия должны проходить по прямой линии через пол и должны подниматься или опускаться, чтобы труба была наклонена на ¼ дюйма на фут. (Если балки имеют 16 дюймов по центру и трубы проходят через них под прямым углом, отверстия должны отличаться по высоте примерно на ⅜ дюйма.)

Советы по прокладке трубы через стену

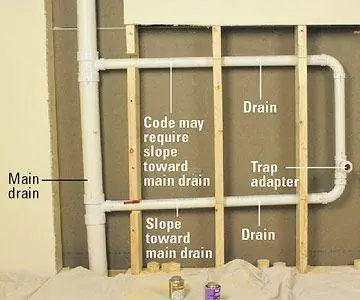

Вентиляционные трубы могут располагаться на одном уровне, хотя некоторые правила требуют небольшого уклона в сторону основного стока. Все дренажные линии должны иметь уклон. Для точного уклона проведите ровную линию по шпилькам и отмерьте вниз ¼ дюйма на погонный фут. Обратите внимание, что коды также могут требовать огнеупорной герметизации стен.
