Оконный кондиционер иногда также называют комнатным кондиционером. Это самая простая форма системы кондиционирования воздуха, которая монтируется на окна или стены. Это единый блок, собранный в корпусе, в котором размещены все компоненты.
Эта холодильная установка оснащена двигателем вентилятора с двойным валом, вентиляторы установлены с обеих сторон двигателя. Один со стороны испарителя, а другой со стороны конденсатора.
Сторона испарителя расположена лицом к помещению для охлаждения помещения, а сторона конденсатора снаружи для отвода тепла. Эти две стороны в одном корпусе разделены изолированной перегородкой.

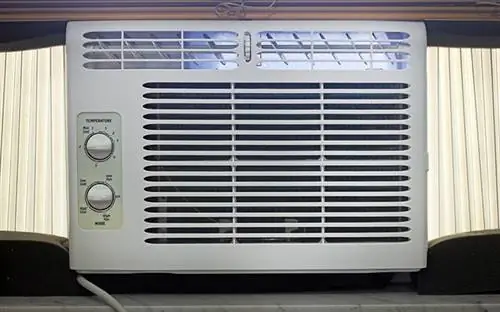

Передняя панель
Передняя панель - это та панель, которую пользователь видит из помещения, где она установлена, и имеет элементы управления с пользовательским интерфейсом, электронные или механические. Старые блоки обычно имеют механическое управление с поворотными ручками для управления температурой и скоростью вращения вентилятора кондиционера.
Новые устройства оснащены электронной системой управления, в которой функции контролируются с помощью пульта дистанционного управления и сенсорной панели с цифровым дисплеем.
На передней панели имеются регулируемые горизонтальные и вертикальные (некоторые модели) жалюзи, где направление воздушного потока регулируется в соответствии с комфортом пользователей.
Приток свежего воздуха, называемый VENT (вентиляция), предусмотрен на панели в случае, если пользователь хочет иметь определенное количество свежего воздуха снаружи.
Механический тип обычно дешевле электронного типа. Если вы просто хотите охладить помещение и не слишком придирчивы к эстетике или дополнительным функциям, механический тип сделает свою работу.
Внутренние боковые компоненты
К внутренним частям оконного кондиционера относятся:
- Охлаждающий змеевик с установленным на нем воздушным фильтром. В охлаждающем змеевике происходит теплообмен между хладагентом в системе и воздухом в помещении.
- Вентилятор представляет собой центробежный испаритель для подачи холодного воздуха в помещение.
- Капиллярная трубка используется как расширительное устройство. Во время работы может быть шумно, если он установлен слишком близко к испарителю.
- Панель управления используется для контроля температуры и скорости вентилятора. Термостат используется для определения температуры возвратного воздуха, а другой - для контроля температуры змеевика. Тип управления может быть механическим или электронным.
- Фильтр-осушитель используется для удаления влаги из хладагента.
- Дренажный поддон используется для сбора воды, которая конденсируется из охлаждающего змеевика и выбрасывается наружу самотеком.
Компоненты наружной стороны
Внешние боковые части включают:
- Компрессор используется для сжатия хладагента.
- Теплообменник конденсатора используется для отвода тепла от холодильного оборудования в наружный воздух.
- Пропеллерный вентилятор используется в конденсаторе с воздушным охлаждением для перемещения молекул воздуха по поверхности змеевика конденсатора.
- Двигатель вентилятора находится здесь. Он имеет двойной вал, в котором внутренний вентилятор и наружный пропеллерный вентилятор соединены вместе.
Операции
Во время работы термостат монтируется на возвратном воздухе агрегата. Эта температура используется для управления включением или выключением компрессора. После достижения комнатной температуры компрессор отключается.
Обычно его необходимо выключить не менее чем на 3 минуты перед повторным включением, чтобы предотвратить его повреждение. Для механического типа управления обычно рекомендуется включать устройство после того, как оно было выключено в течение как минимум 3 минут. Для электронного управления обычно используется таймер для автоматического управления включением и выключением компрессора.
Вентилятор испарителя всасывает воздух из кондиционируемого помещения через воздушный фильтр и охлаждающий змеевик. Затем воздух, который был кондиционирован, выбрасывается, чтобы доставить прохладный и осушенный воздух обратно в помещение. Этот воздух смешивается с комнатным воздухом, чтобы снизить температуру и уровень влажности в помещении.
Ввод свежего воздуха снаружи помещения осуществляется через заслонку, которая затем смешивается с возвратным воздухом из помещения перед прохождением через воздушный фильтр и охлаждающий змеевик.
Воздушный фильтр, установленный перед испарителем, действует как фильтр, поддерживающий чистоту охлаждающего змеевика и обеспечивающий хорошую теплопередачу от змеевика. Следовательно, регулярная промывка и очистка воздушного фильтра является хорошей практикой для обеспечения эффективной работы кондиционера.
Оконный кондиционер с тепловым насосом
В странах с умеренным климатом требуется обогрев помещения. Оконный кондиционер с тепловым насосом способен охлаждать комнату летом и обогревать зимой. Для этого используется обратный клапан (также известный как 4-ходовой клапан).
Во время обогрева он меняет направление потока хладагента, в результате чего испаритель работает как конденсатор, а конденсатор как испаритель.
Оконный кондиционер Frigidaire
Если у вас есть оконный кондиционер Frigidaire с холодопроизводительностью 15 000-28 500 БТЕ или вы хотите лучше понять, как устанавливается этот тип кондиционера, прочитайте инструкцию по установке здесь.
