Когда Россия вторглась в Украину в конце февраля 2022 года, превосходящие по численности украинские защитники на земле были уязвимы для атак российских вертолетов, которые также имели возможность быстро перебрасывать российские войска по осажденной небольшой стране. Вот почему США и их союзник по НАТО Германия решили дать украинцам мощное оружие, которое могло бы помочь даже в разногласиях, - зенитную ракету «Стингер».
Как сказал генерал-лейтенант армии в отставке Джим Дубик изданию Army Times, Stinger - это оружие, которое может «изменить правила игры», давая солдатам на земле возможность оспаривать воздушное пространство и препятствовать способность противника вести боевые действия. Эффективность этого оружия была продемонстрирована еще в середине 1980-х годов, когда афганские силы сопротивления использовали ракеты «Стингер», предоставленные им ЦРУ, для уничтожения советских вертолетов. Некоторые эксперты считают, что «Стингеры» изменили ход этого конфликта и сыграли важную роль в окончательном поражении Советов.
Одна из причин, по которой Stinger настолько эффективен, заключается в том, что он легко переносится и может быть запущен солдатом или обученным гражданским лицом, держащим его на плече. Стингеры также используются на боевом вертолете AH-64 Apache армии США в качестве оружия класса «воздух-воздух». И их можно установить и на наземную технику.
В дополнение к своей универсальности, ракета Stinger также очень точна, потому что она использует инфракрасную головку самонаведения для захвата тепла выхлопных газов двигателя и поразит почти все, что летит ниже 11 000 футов (3, 352 метра).
Стингер был разработан в начале 1970-х годов. Но все равно страшно. На протяжении многих лет «Стингеры» прошли боевые испытания в нескольких конфликтах, и сегодня они находятся на вооружении 19 стран и используются четырьмя видами вооруженных сил США.
В этой статье у вас будет возможность узнать о ракете «Стингер» и о том, как она используется на поле боя.
Основы ракеты "Стингер"
Ракета Stinger, официально известная какFIM-92A, предназначена для того, чтобы наземные войска могли бороться с низколетящими самолетами и вертолетами. С точки зрения солдат на земле, низколетящие самолеты противника обычно представляют проблему, потому что они либо бомбят, либо обстреливают (неоднократно атакуют бомбами или пулеметным огнем), ведут разведку или вводят, выводят и пополняют запасы вражеских войск. Сбить эти самолеты - самый простой способ устранить эти угрозы.
Есть несколько вещей, которые делают Stinger таким эффективным оружием для наземных войск:
- Легкий и портативный. Ракета и ее пусковая установка весят около 35 фунтов (15 кг). Пусковая установка многоразовая. Каждая ракета представляет собой герметичный блок, который весит всего 22 фунта (10 кг).
- Это оружие, запускаемое с плеча, и один человек может запустить ракету «Стингер» (хотя обычно вы видите команду из двух человек, управляющих ракетой).
- Используется пассивная инфракрасная ГСН. Инфракрасная ГСН может захватывать тепло, выделяемое целью. Она называется «пассивной» ГСН, потому что, в отличие от ракеты с радиолокационным наведением, не излучает радиоволны, чтобы «увидеть» свою цель.
- Это оружие типа «выстрелил-забыл», то есть после выстрела не требует участия стрелка. Это позволяет им укрыться, переместиться на другую позицию или атаковать новую цель.
Запуск ракеты

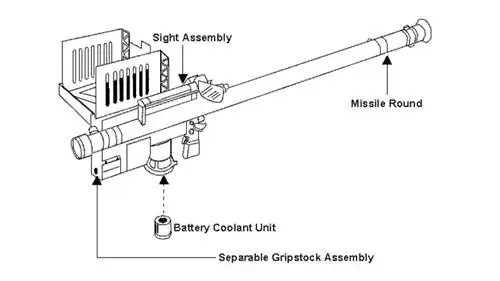

Ракета Stinger включает в себя системы наведения, хвостовое оперение, двигательную установку и боевую часть. Хвостовая часть имеет четыре складных киля, обеспечивающих крен и устойчивость во время полета ракеты. Секция наведения включает в себя узел ГСН, узел наведения, узел управления, ракетную батарею и четыре крыла, обеспечивающие маневренность в полете. Боеголовка эквивалентна 1 фунту (0,45 кг) взрывчатого вещества, заключенного в пирофорный титан. Двигательная секция включает стартовый двигатель и полетный двигатель двойной тяги.
Чтобы выстрелить из оружия, солдат наводит ракету на цель. Когдаискательфиксируется, он издает характерный звук. Солдат нажимает наспусковой крючок, и происходят две вещи:
- Маленькаяпусковая ракета выбрасывает ракету из пусковой трубы на достаточное расстояние от стреляющего солдата.
- стартовый двигательотваливается и загорается основнойтвердотопливный ракетный двигатель. Эта ракета разгоняет Stinger примерно до 1500 миль в час (2400 километров в час, 2 Маха).
Ракета автоматически летит к цели и взрывается.
Ракета Stinger может поражать цели, летящие на высоте до 11 500 футов (3 500 метров), и имеет дальность действия около 5 миль (8 километров). Это означает, что цель представляет собой самолет высотой менее 2 миль (3,21 км) и видна в виде формы (а не точки), то, скорее всего, ракета «Стингер» сможет ее поразить. Они чрезвычайно точны.
Ракеты Stinger используют пассивные ИК/УФ датчики для отслеживания целей. Ракеты ищут инфракрасный свет (тепло), создаваемый двигателями самолета-мишени, и отслеживают самолет, следуя этому свету. Ракеты также определяют ультрафиолетовую «тень» цели и используют эту идентификацию, чтобы отличить цель от других тепловыделяющих объектов.
В светильниках с датчиком движения используются пассивные инфракрасные датчики. Датчики в светильнике с датчиком движения настроены на температуру человека. Когда датчики видят внезапное изменение количества инфракрасного света, они включают свет.
Для освещения с датчиком движения требуется только один датчик. Но ракете «Стингер» нужен целый их набор, потому что ее задача - отслеживать цель, пока она летит. В носовой части ракеты Stinger, по сути, находится инфракрасная цифровая камера. Эта камера может иметь массив инфракрасных датчиков размером от 2x2 (в более старых моделях) до 128x128 (в дизайне Sidewinder), которые получают инфракрасное изображение сцены. Когда солдат готовится запустить ракету, ракета должна иметь цель, видимую примерно в центре этого датчика.
Во время полета ракеты изображение самолета, в который она пытается попасть, может сместиться на датчике изображения. Когда это происходит, это сообщает ракете, что она сбилась с курса, и система наведения в ракете должна решить, как вернуться на курс. Здесь на помощь приходитпропорциональная навигация.
Ракета смотрит на угол отклонения от центра и пропорционально меняет угол полета. Другими словами, он использует множитель. Если множитель равен 2, то, если система наведения решит, что она отклонилась от курса на 10 градусов, она изменит направление полета на 20 градусов. Затем, через десятую долю секунды, он снова посмотрит на угол и снова изменится. Такая чрезмерная коррекция позволяет ракете предугадывать траекторию движущегося самолета так же, как вы предугадываете траекторию движущегося объекта.
Если вы квотербек, пытающийся бросить мяч принимающему, бегущему по полю, вы не будете бросать мяч туда, где находится принимающий, а будете бросать его туда, где он будет, когда мяч прилетит.
Несмотря на то, что «Стингер» доказал свою эффективность на протяжении десятилетий, армия США уже ищет оружие нового поколения для его замены.
Улучшение Стингера
В 2019 году армия США начала модернизацию своих ракет Stinger неконтактными взрывателями. Эта технология позволяет ракетам уничтожать беспилотные летательные аппараты либо прямым попаданием, либо взрывом рядом с ними, что было продемонстрировано в ходе армейских испытаний в 2017 году. Модифицированная ракета предлагает наземным войскам лучшую защиту от небольших и маневренных угроз.
Характеристики Stinger FIM-92
Вот статистика по ракете Stinger:
- Длина: 5 футов (1,5 метра)
- Диаметр: 2,75 дюйма (7 сантиметров)
- Вес: 22 фунта (10 кг)
- Вес с пусковой установкой: 34,5 фунта (15,2 кг)
- Ракета: 22 фунта (10,1 кг)
- Боеголовка: 6,6 фунта (3 кг)
- Скорость: Сверхзвуковой в полете
- Диапазон высот: Приблизительно 11 000 футов (3 километра)
- Дальность стрельбы: от 2,4 до 5 миль (от 4 до 8 километров)
