В этом руководстве показаны шаги по разборке контроллера Dual Shock 3 для Playstation 3. В нем рассматриваются четыре основных компонента: аккумулятор, кнопки, вибромоторы и логическая плата. Это упрощает замену каждого компонента.
Шаги

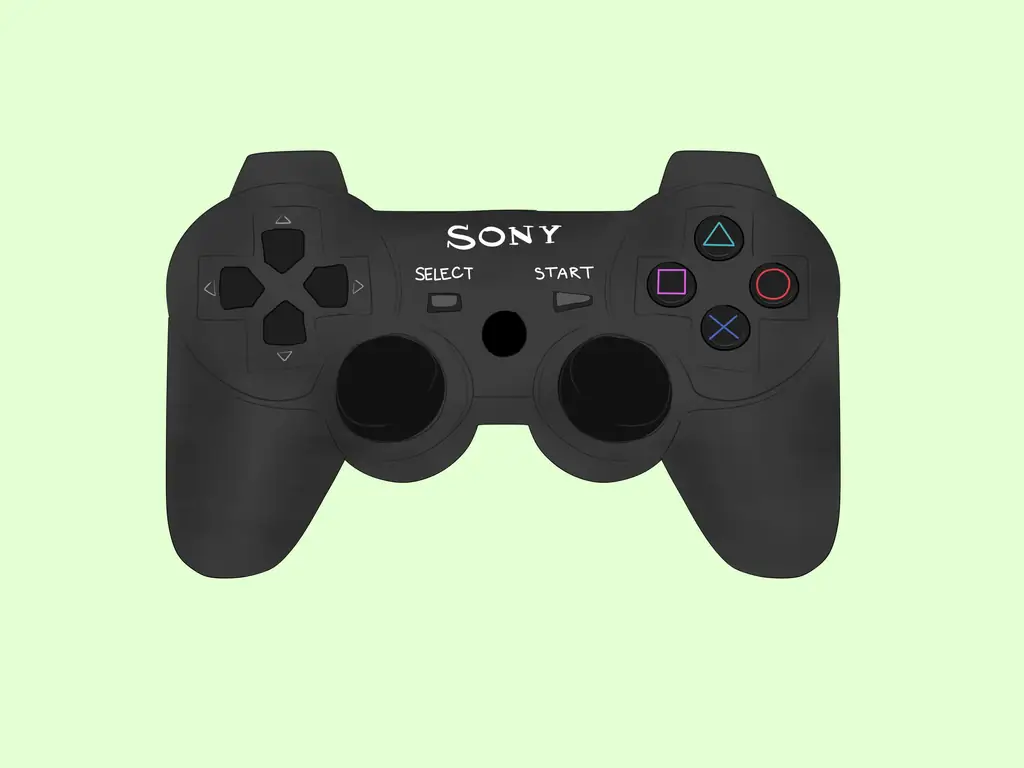

Шаг 1. Снимаем заднюю крышку
Поверните контроллер так, чтобы кнопки смотрели от вас. Там вы увидите пять винтов.
- Вы должны смотреть на заднюю часть контроллера.
- С помощью крестовой мини-отвертки открутите все пять винтов.
- Задняя крышка теперь должна легко сниматься.

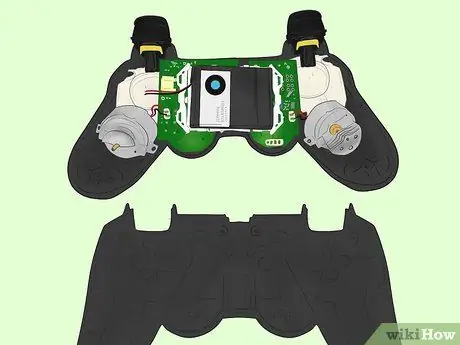

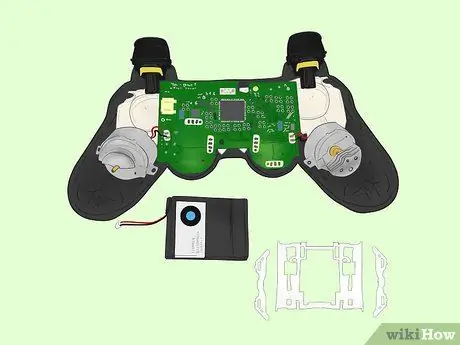

Шаг 2. Снимаем аккумулятор
- Должно быть два провода, один черный и один красный, соединяющие аккумулятор с материнской платой.
- Осторожно вытяните провода от того места, где они подключаются к материнской плате через пластиковый разъем.
- Снимите аккумулятор с материнской платы. Под аккумулятором вы увидите белые пластиковые рамки. Они отсоединяются после извлечения аккумулятора.

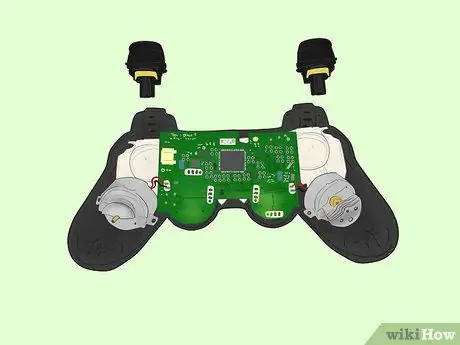

Шаг 3. Убрать триггеры
На каждой стороне контроллера есть два триггера, всего четыре триггера.
- На одной стороне контроллера нажмите на триггер номер 2 (самый большой) на контроллере.
- Вытяните спусковой крючок номер 1 (меньший). Повторите для другой стороны.

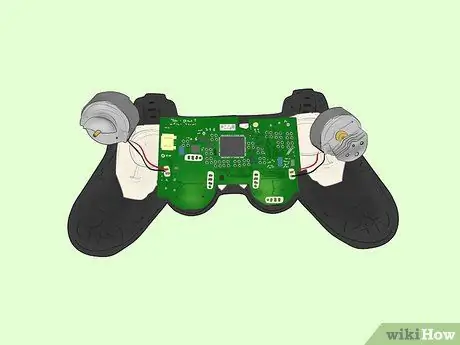

Шаг 4. Снимите вибромотор
В каждой ручке установлен мотор. Металлический каркас удерживает каждый двигатель. Осторожно открутите обе металлические рамки от пластикового корпуса контроллера.
- Двигатели теперь будут свободны от пластикового корпуса, но по-прежнему прикреплены к металлическим каркасам и материнской плате. Моторы прикреплены к металлическим каркасам с помощью клея. Чтобы снять раму с двигателя, осторожно снимите ее с двигателя.
- Чтобы снять двигатели с материнской платы, отсоедините провода от платы.

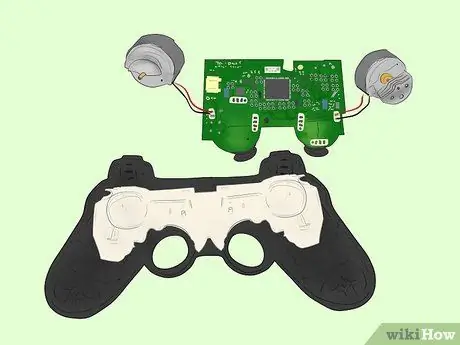

Шаг 5. Снимите материнскую плату
Плата логики крепится к контроллеру винтом.
- Чтобы снять материнскую плату, открутите винт, прежде чем снимать материнскую плату.
- Когда вы поднимаете материнскую плату из контроллера, джойстики будут прикреплены к материнской плате.

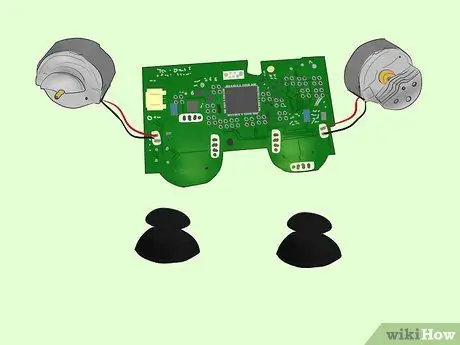

Шаг 6. Снимаем джойстики
Джойстики прикреплены к материнской плате.
Чтобы удалить их, просто вытащите их

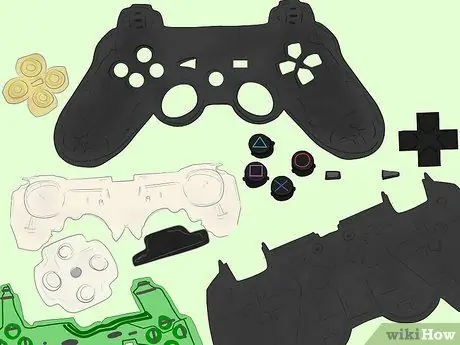

Шаг 7. Снимаем кнопки
В пластиковом корпусе контроллера должна быть белая пластиковая рамка. Выньте его из контроллера.
- Под белой рамкой должна быть тонкая зеленая полиэтиленовая пленка. Также должны быть две дополнительные белые пластиковые рамки, которые удерживают кнопки. Поднимите и снимите их с контроллера.
- Теперь вы должны увидеть обратную сторону кнопок. Их можно легко удалить, перевернув переднюю часть контроллера вверх дном. Имейте в виду, что есть маленькие черные детали, которые удерживают кнопки на месте. Они легко снимаются.

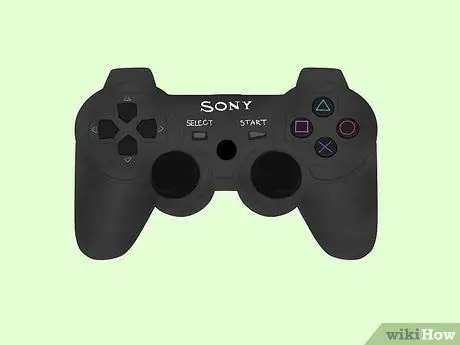

Шаг 8. Соберите заново
Чтобы собрать контроллер, просто выполните действия в обратном порядке.
подсказки
- Если вы считаете, что контроллер не работает, убедитесь, что устройство включено. В противном случае сначала зарядите его, а затем включите. Если ничего не помогает, следуйте инструкциям, чтобы безопасно открыть устройство.
- Воспользуйтесь небольшим инструментом для снятия крышки, чтобы отделить труднодоступные места.
Предупреждения
- Будьте осторожны при снятии контроллера. Мы не несем ответственности за любой ущерб.
- Будь осторожен. Мелкие детали могут затруднить их поиск.
