Спланируйте электромонтажные работы, прежде чем приступать к капитальному ремонту.
- Общее время: 2 часа
- Уровень мастерства: средний
Домашний план электроснабжения или схема электропроводки дома - это жизненно важная информация, которую необходимо иметь при ремонте, завершении проекта «сделай сам» или разговоре с профессиональным электриком об обновлениях вашей электрической системы. Подробный план может обеспечить быструю и понятную визуальную справку, чтобы вы знали и могли сообщить, где найти выключатели, розетки, освещение, телефонные соединения, провода, приборы и другие электрические элементы.
Однако нельзя просто взять маркер и клочок бумаги, чтобы набросать общий вид дома. Завершенный план должен быть подробным и точным представлением дома и электрической системы. Он также должен включать использование хорошо известных или часто используемых электрических символов, чтобы профессиональные электрики и другие подрядчики могли использовать план в качестве справочного материала для любых проектов реконструкции. Используйте это руководство, чтобы научиться рисовать электрические планы или схемы электропроводки для вашего дома.
Что нужно знать перед началом работы
Прежде чем приступить к работе, вам необходимо определиться с наилучшим методом рисования подробных изображений вашей домашней электросистемы. Вы можете использовать простую бумагу и карандаш, хотя рекомендуется использовать линейку или другую линейку, чтобы повысить точность и детализацию готового продукта. Другой вариант - приобрести программное обеспечение для планирования, которое поставляется с набором функций, которые помогут вам составить электрическую схему, включая электрические символы, часто используемые сокращения, легенды и инструменты для рисования.
Если вы решите делать наброски электрических планов с помощью бумаги и карандаша, рекомендуется изучить широко распространенные электрические символы, чтобы определить, где в доме расположены провода, переключатели, реле, цепи, розетки и другие отдельные электрические компоненты.. Этот список символов электрических чертежей - отличное место для начала.
Что вам понадобится
Материалы
- Карандаш
- Рулетка
- Правитель
- Бумага
- Программное обеспечение для планирования
Инструкции
Как рисовать электрические схемы
Ключевым фактором, который следует учитывать при составлении электрических планов, является то, что они должны быть точными. Убедитесь, что вы сделали тщательные замеры планировки и рассмотрите возможность добавления прилавков, шкафов и других элементов чертежа к плану, чтобы помочь визуализировать, где электрические компоненты расположены в доме.
Создать макет дома

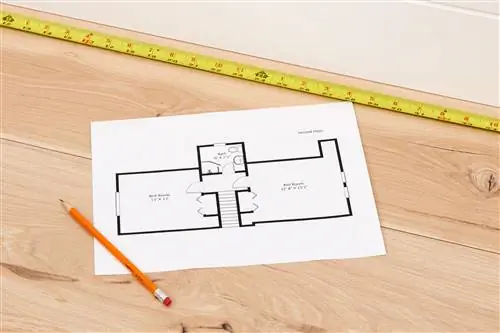

Прежде чем добавлять какие-либо электрические компоненты в свой план, вам необходимо набросать точную планировку дома. Используя программное обеспечение для планирования или бумагу и карандаш, нарисуйте в масштабе каждую комнату и все, что в ней находится, включая прилавки, шкафы, бытовую технику и крупную мебель, такую как кровати, диваны или столы. Не выполняйте этот набросок по памяти. Пройдитесь по дому и сделайте необходимые замеры с помощью рулетки, чтобы убедиться в точности плана.
Этот первоначальный набросок послужит основой для плана электроснабжения, поэтому не забудьте включить элементы или объекты, которые помогут вам визуализировать компоновку электросистемы. Любые предметы или предметы, которые часто перемещаются по дому, могут быть исключены из планов, потому что расположение этих предметов не имеет отношения к схеме электропроводки.
Определить электрические компоненты

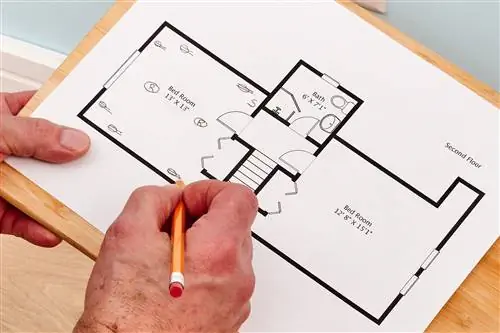

Когда ваш план дома готов к работе, вы можете начать добавлять электрические компоненты в план. Начните с внутренней планировки, начиная с точек входа и выхода. Определите расположение источников света, выключателей, вентиляторов, электрических розеток и любых полустационарных электрических устройств или приборов, включая ПК, телевизоры, принтеры, стиральные машины, холодильники, духовки, микроволновые печи, сушилки для белья и мусоропроводы. Не забудьте пометить электрические компоненты общепринятыми и общепризнанными электрическими символами и сокращениями.
Чертеж электропроводки

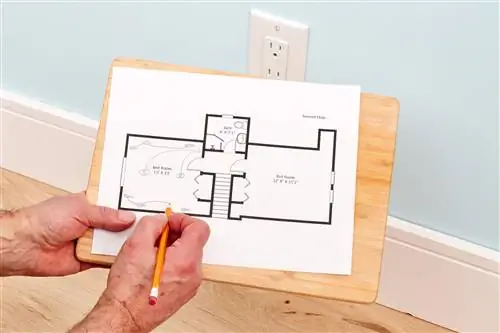

После того, как вы определите и пометите правильные места для основных электрических компонентов по всему дому, вам нужно будет нарисовать проводные соединения по всему дому. Составьте четкую и точную схему подключения, показав, где расположены компоненты цепи, а также сигнальные соединения между устройствами.
Это не только поможет профессиональным электрикам, когда они работают с электрической системой, но также может помочь облегчить будущие проекты ремонта, визуально указывая, где провода расположены по всему дому. Это позволяет вам принимать надлежащие меры предосторожности при работе в этих зонах, чтобы избежать повреждения электрической системы.
Добавить легенду электрических символов

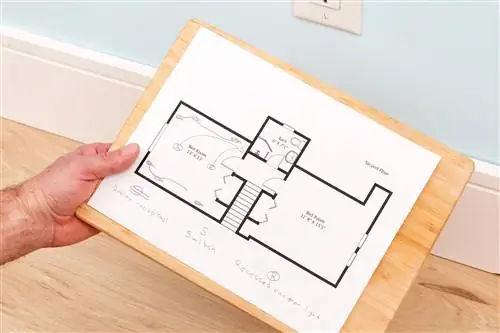

Даже при изучении и практике вы можете в конечном итоге включить необычный символ или использовать незнакомую аббревиатуру в своей электрической схеме. Чтобы план можно было легко прочитать и понять, рекомендуется добавить легенду к электрической схеме для справки. Если вы используете лист бумаги и карандаш, просто добавьте легенду сбоку от плана или даже на обратной стороне листа. Как правило, программное обеспечение для планирования может включать подробные легенды символов и аббревиатур, используемых в электрической схеме.
Завершите пошаговое руководство с электрическим планом

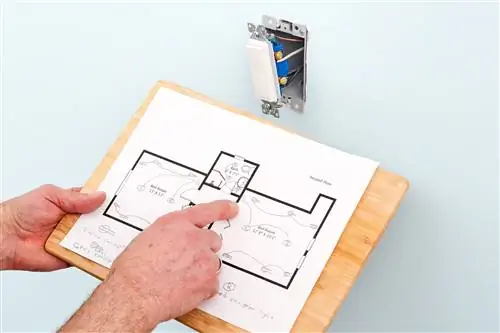

Как только вы будете удовлетворены планом электроснабжения, завершите обход дома, чтобы проверить точность и детализацию электрической схемы. В идеале все электрические компоненты должны быть включены в план и расположены точно в тех местах, которые обозначены соответствующими электрическими символами или аббревиатурами.
Советы по рисованию электрических планов
Есть несколько вещей, о которых нужно помнить, чтобы лучше понять, как рисовать электрические схемы для вашего дома. Во-первых, продумайте расстановку мебели и то, как это отразится на вашем плане. Если вы делаете электрический план планировки нового дома, который еще не закончен, вы можете составить идеальную схему для ваших электрических компонентов, исходя из предполагаемого положения вашей мебели.
Точно так же план может помочь вам устранить любые недостатки в вашей электрической системе, такие как слишком мало розеток или неправильно расположенное освещение. Ремонт электрической системы может потребовать больших затрат, поэтому, если у вас есть возможность, рекомендуется установить дополнительные настенные и потолочные розетки для электрических устройств, приборов и освещения.
