Перед выполнением любых домашних электромонтажных работ важно ознакомиться с Национальными электротехническими нормами и правилами электропроводки.
Электрические коробки или распределительные коробки предназначены для ограждения проводных соединений с целью защиты от коротких замыканий и предотвращения пожаров. Однако размещение слишком большого количества проводов в электрической коробке противоречит Национальному электротехническому кодексу. Причиной ограничения количества проводов и других компонентов является избежание возможных коротких замыканий и перегрева из-за плотного расположения проводов. Заполнение коробки - это термин, используемый для описания общего объема проводников, устройств и фитингов внутри электрической коробки.
Подсчет количества проводов кажется простой задачей, но есть много факторов, которые могут повлиять на заполнение коробки, в том числе сечение проводов, объем электрической коробки и наличие любых дополнительных электрических компонентов., такие как кабельные зажимы, розетки, выключатели и другие предметы, которые вы собираетесь положить в коробку. Используйте это руководство, чтобы узнать, как считать провода в электрической коробке, чтобы убедиться, что ваша электрическая модернизация безопасна и успешна.
Расчет объема электрической коробки
Объем электрической коробки определяет количество и размер проводников и электромонтажных устройств, которые могут находиться внутри коробки. Чтобы электрическая коробка считалась безопасной, объем корпуса электропроводки должен быть равен или превышать общий объем собранных компонентов, включая проводники, зажимы, опорную арматуру, устройства, оборудование и заземляющие проводники.
Как правило, производители указывают объем электрической коробки на самой коробке. Дополнительные секции корпуса электропроводки, такие как гипсовые кольца, куполообразные крышки или удлинительные кольца, также должны быть отмечены объемом. Если объем не указан, измерьте электрическую коробку и используйте таблицу ниже, чтобы найти минимальный объем коробки.
| Размер электрической коробки (дюймы) | Форма электрической коробки | Минимальный объем коробки (дюйм³) | Максимальное количество проводников (распределено по размеру AWG) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 18 | 16 | 14 | 12 | 10 | 8 | 6 | |||
| 4 × 1 ¼ | Круглый/Восьмиугольный | 12.5 | 8 | 7 | 6 | 5 | 5 | 5 | 2 |
| 4 x 1 ½ | Круглый/Восьмиугольный | 15.5 | 10 | 8 | 7 | 6 | 6 | 5 | 3 |
| 4 x 2 ⅛ | Круглый/Восьмиугольный | 21.5 | 14 | 12 | 10 | 9 | 8 | 7 | 4 |
| 4 x 1 ¼ | Квадрат | 18 | 12 | 10 | 9 | 8 | 7 | 6 | 3 |
| 4 x 1 ½ | Квадрат | 21 | 14 | 12 | 10 | 9 | 8 | 7 | 4 |
| 4 x 2 ⅛ | Квадрат | 30.3 | 20 | 17 | 15 | 13 | 12 | 10 | 6 |
| 4 11/16 x 1 ¼ | Квадрат | 25.5 | 17 | 14 | 12 | 11 | 10 | 8 | 5 |
| 4 11/16 x 1 ½ | Квадрат | 29.5 | 19 | 16 | 14 | 13 | 11 | 9 | 5 |
| 4 11/16 x 2 ⅛ | Квадрат | 42 | 28 | 24 | 21 | 18 | 16 | 14 | 8 |
| 3 x 2 x 1 ½ | Квадрат | 7.5 | 5 | 4 | 3 | 3 | 3 | 2 | 1 |
| 3 х 2 х 2 | Устройство | 10 | 6 | 5 | 5 | 4 | 4 | 3 | 2 |
| 3 x 2 x 2 ¼ | Устройство | 10.5 | 7 | 6 | 5 | 4 | 4 | 3 | 2 |
| 3 x 2 x 2 ½ | Устройство | 12.5 | 8 | 7 | 6 | 5 | 5 | 4 | 2 |
| 3 x 2 x 2 ¾ | Устройство | 14 | 9 | 8 | 7 | 6 | 5 | 4 | 2 |
| 3 x 2 x 3 ½ | Устройство | 18 | 12 | 10 | 9 | 8 | 7 | 6 | 3 |
| 4 x 2 ⅛ x 1 ½ | Устройство | 10.3 | 6 | 5 | 5 | 4 | 4 | 3 | 2 |
| 4 x 2 ⅛ x 1 ⅞ | Устройство | 13 | 8 | 7 | 6 | 5 | 5 | 4 | 2 |
| 4 x 2 ⅛ x 2 ⅛ | Устройство | 14.5 | 9 | 8 | 7 | 6 | 5 | 4 | 2 |
| 3 ¾ x 2 x 2 ½ | Масонский ящик/банда | 14 | 9 | 8 | 7 | 6 | 5 | 4 | 2 |
| 3 ¾ x 2 x 3 ½ | Масонский ящик/банда | 21 | 14 | 12 | 10 | 9 | 8 | 7 | 4 |
| Мин. 1 ¾ глубины | Одиночная обложка/банда | 13.5 | 9 | 7 | 6 | 6 | 5 | 4 | 2 |
| Мин. 2 ⅜ глубина | Одиночная обложка/банда | 18 | 12 | 10 | 9 | 8 | 7 | 6 | 3 |
| Мин. 1 ¾ глубины | Множественное прикрытие/банда | 18 | 12 | 10 | 9 | 8 | 7 | 6 | 3 |
| Мин. 2 ⅜ глубина | Множественное прикрытие/банда | 24 | 16 | 13 | 12 | 10 | 9 | 8 | 4 |
Расчет допустимого объема
Провода - не единственные компоненты, о которых вам нужно беспокоиться при расчете заполнения коробки. Также необходимо учитывать объем любых проводников, зажимов, опорной арматуры, приборов, оборудования и заземляющих проводников. Каждому компоненту присваивается определенное количество проводников, которое можно умножить на допустимый объем, необходимый для каждого проводника, чтобы найти общее заполнение коробки. Код 314.16 NEC содержит конкретные данные для расчета допустимого объема на основе размера и типа компонентов.
| Тип компонента | Количество проводников |
| Каждый проводник, проходящий неразорванным или выходящий за пределы коробки и оканчивающийся или соединенный внутри коробки. | 1 |
| Проводники, не выходящие из коробки. | 0 |
| Каждая петля или катушка цельного проводника длиной не менее 12 дюймов. | 2 |
| Один или несколько внутренних кабельных зажимов. | 1 |
| Кабельные разъемы с зажимными механизмами, расположенными вне коробки. | 0 |
| Каждый тип опорной арматуры, такой как шпильки светильника или засосы. | 1 |
| Каждое ярмо устройства или оборудования, например выключатели, розетки или контрольные лампы. | 2 |
| Каждая группа должна монтировать устройство или оборудование для утилизации шире, чем одна 2-дюймовая коробка. | 2 |
| До четырех проводов заземления оборудования или перемычек для заземления оборудования. | 1 |
| Каждый дополнительный проводник заземления оборудования или соединительная перемычка оборудования свыше четырех. | ¼ |

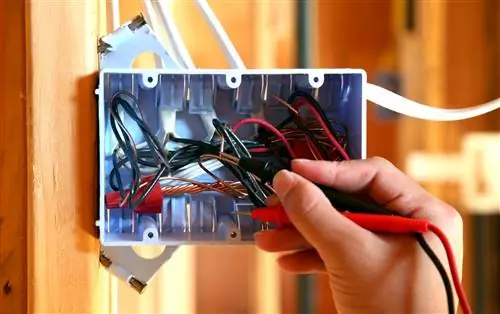

Как считать провода в электрической коробке
Подсчитайте провода и другие компоненты внутри электрической коробки, чтобы определить, подходят ли текущая установка или планируемые дополнения к электрической коробке. Начните с определения объема электрической коробки. Объем будет определять количество и размер проводников, которые можно добавить в коробку, оставаясь при этом в пределах минимального объема коробки.
Далее подсчитайте количество проводников в зависимости от размера и типа компонентов. Имейте в виду, что некоторые проводники могут ничего не добавлять, например, проводники, которые не выходят из коробки, в то время как другие проводники могут считаться двумя, например, каждое устройство или ярмо оборудования.
Допуск по объему, необходимый для каждого проводника, определяется наибольшим проводником, присутствующим в коробке или подключенным к устройству, поэтому, если самый большой проводник имеет калибр 12, то допустимый объем, необходимый для каждого проводника, составляет 2.25 дюймов в кубе. Чтобы найти общее заполнение коробки, умножьте общее количество проводников на допустимый объем, необходимый для каждого проводника, как указано в таблице ниже.
| Размер проводника (AWG) | Допуск по объему, необходимый на проводник (дюйм³) |
| 18 | 1.5 |
| 16 | 1.75 |
| 14 | 2 |
| 12 | 2.25 |
| 10 | 2.5 |
| 8 | 3 |
| 6 | 5 |
После того как вы рассчитали наполнение коробки, сравните ее с минимальным объемом электрической коробки. Объем ящика должен быть равен или превышать объем заполнения ящика. Если заполнение коробки превышает объем электрической коробки, вам понадобится электрическая коробка большего размера или, возможно, придется добавить дополнительные секции для увеличения объема коробки, например, гипсовые кольца, куполообразные крышки или удлинительные кольца.
