Независимо от того, заменяете ли вы новый светильник или добавляете розетку в гараж, вам, вероятно, потребуется переподключить провода, подключить новый провод к старому или удлинить несколько проводов. Узнайте, как безопасно и эффективно выполнить этот базовый и необходимый ремонт электрики.
Если ваш список дел по дому включает в себя амбициозный проект по электрике, будь то установка светильника, замена выключателя или удлинение электрических проводов, чтобы добавить еще одну розетку в гараж, вы Потребуется знать базовый навык сращивания проводов. Изучение того, как правильно сращивать провода, не только обеспечит правильную работу вашего электрооборудования, но, что не менее важно, также обеспечит безопасность вас и вашего имущества. Если вы не уверены, что точно знаете, как сращивать провода, читайте дальше для получения дополнительной информации.
Перед началом соединения проводов

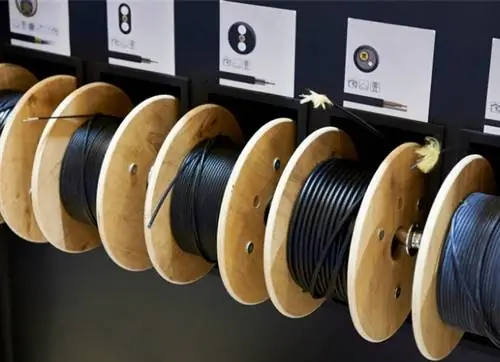

В следующих инструкциях предполагается, что вы сращиваете два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера.) Romex - торговая марка провода, предпочитаемого многими электриками, который обычно используется в жилых помещениях. Маркировка, нанесенная на внешнюю изоляцию, «12/2 NMC с заземлением», указывает размер и тип провода - другими словами, провод 12-го калибра с двумя внутренними изолированными жилами (черный «общий» и белый «нейтральный»).), а также неизолированный заземляющий провод.
Примечание: «NMC» - это аббревиатура от неметаллического кабеля, который чаще всего используется в жилых помещениях.
Другие типы проволоки Romex, используемые в жилищном строительстве:
- 12/3-12 калибра провод с тремя внутренними изолированными жилами и заземлением, обычно используемый для выключателей и осветительных приборов
- 10/2-10 калибр провод с двумя внутренними изолированными жилами и заземлением, обычно используемый для водонагревателей
- 10/3-10 калибра провод с тремя внутренними изолированными жилами и заземлением, обычно используемый для электрических сушилок для белья
- 6/3-6 калибра провод с тремя внутренними изолированными жилами и заземлением, обычно используемый для электрических плит и печей
Следует отметить, что хотя можно сращивать провода Romex разных типов, например, от 12/2 до 12/3, никогда не следует сращивать вместе провода разного калибра. Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод. Например, провод 12-го калибра рассчитан примерно на 20 ампер, а провод 10-го калибра - на 30 ампер.
Перегрузка провода с большей силой тока, чем предполагалось, может привести к его перегреву, плавлению и, возможно, возгоранию.
Меры предосторожности при сращивании электрических проводов
Перед началом любых работ по соединению электрических проводов отключите автоматический выключатель, подающий электричество на провод, который вы хотите соединить. Будьте предельно осторожны при работе с электричеством, так как неправильное обращение с ним может привести к серьезным травмам или даже смерти.
Убедитесь, что питание действительно отключено с помощью вольтметра, устройства, измеряющего электрический ток в проводах. Если вы все еще не уверены, что электричество отключено, выключите главный автоматический выключатель во всем доме.
Дополнительные меры предосторожности, которые необходимо принять перед началом проекта:
- Найти партнера. Никогда не работайте с электропроводкой в одиночку. Вам нужен кто-то рядом на случай неблагоприятных обстоятельств.
- Смени обувь. Носите обувь на резиновой подошве, чтобы защитить тело.
- Убедитесь, что помещение сухое. Никогда не работайте с электропроводкой во влажных или влажных условиях.
Как сращивать провода
Если в домашнем проекте требуется сращивание проводов, внимательно и точно выполните следующие действия. Надежное электрическое соединение принесет желаемый результат, например, новый светильник или вентилятор. Однако один неверный шаг может привести в лучшем случае к беспорядку, который необходимо исправить, а в худшем - к катастрофе. Внимательно прочитайте эти инструкции и соберите все необходимое оборудование, прежде чем приступить к работе. Самое главное: если у вас возникнут сомнения, позвоните профессионалу.
- Вольтметр
- Кусачки электрика
- Распределительная коробка
- Крышка распределительной коробки
- Соединитель проводов Romex
- Плоскогубцы
- Мы являемся участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления нам средств для получения комиссионных за размещение ссылок на Amazon.com и аффилированные сайты.
ШАГ 1: Подготовьте и установите распределительную коробку
Используйте плоскогубцы электрика или монтажника, чтобы удалить два выбивных отверстия на новой распределительной коробке, в которых будут размещаться и защищаться сращенные провода, а также любые искры, которые могут вызвать пожар, если что-то пойдет не так. Выбивные отверстия вдавливаются в коробку в заранее определенных местах во время производства для легкого удаления.
Большинство распределительных коробок являются универсальными и включают выбивные отверстия различных размеров для различных применений и различных калибров проводов. Эта настройка позволяет вам выбрать места на коробке, где вы хотите установить разъемы проводов и провода во время установки.
Вставьте разъем Romex в каждое выбивное отверстие распределительной коробки. Обязательно приобретите разъем, который соответствует выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра соединяемого провода.
Прикрепите разъем к распределительной коробке с помощью контргайки с резьбой и затяните острогубцами и/или отверткой. Соединители действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.
Установите распределительную коробку соответствующим образом - многие типы крепятся непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров - и в зоне действия существующего провода.
ШАГ 2: Подготовьте разъемы для сращивания проводов
Проденьте конец каждого провода Romex 12/2 - существующий провод и провод, который вы сращиваете с ним, - через один из проводных разъемов Romex, прикрепленных к коробке. Затяните винты по бокам разъема провода, предназначенные для его фиксации, с помощью отвертки соответствующего типа.
ШАГ 3: Заземлите распределительную коробку
Вверните заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет (безопасно возвращает избыточный электрический ток на землю) распределительную коробку в случае короткого замыкания.
ШАГ 4: Зачистите и заземлите провода
Снимите примерно 6 дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Канцелярский нож идеально подходит для разрезания и отрезания внешней изоляции, или вы можете использовать кусачки. Снимите защитную бумажную обертку с изолированных проводов и провода заземления.

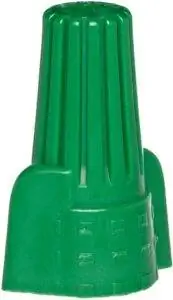

ШАГ 5: Используйте закручивающуюся проволочную заглушку
Оберните один из оголенных медных заземляющих проводов один раз вокруг винта заземления, прикрепленного к распределительной коробке; Вы должны оставить около 6 дюймов оголенного провода, свисающего за винтом. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

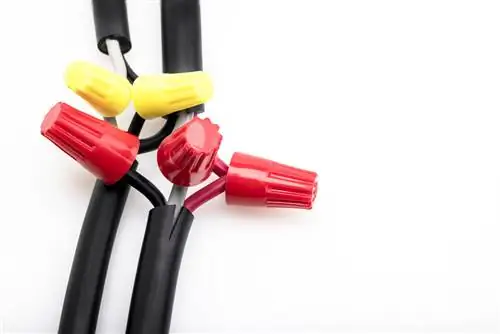

Теперь плотно скрутите второй заземляющий провод вместе с прикрепленным заземляющим проводом, используя плоскогубцы, и закрепите соединение с помощью накручиваемого колпачка/гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.
ШАГ 6: Скрутите провода вместе

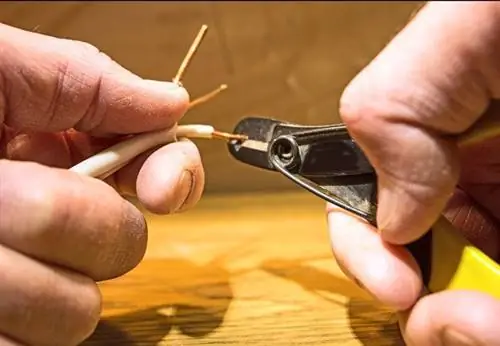

Используя пару инструментов для зачистки проводов, удалите примерно ½ дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов. Инструмент для зачистки проводов - удобный инструмент для этой задачи, поскольку он предназначен для зачистки проводов самых разных размеров и доступен в большинстве центров по благоустройству дома. Подобно плоскогубцам, этот инструмент имеет острые кромки и заданные режущие точки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

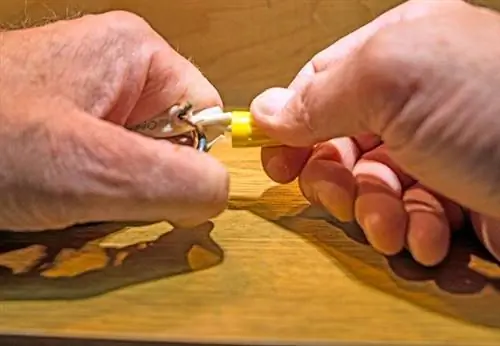

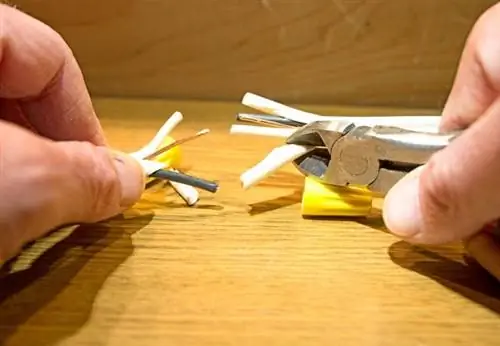

С помощью плоскогубцев скрутите вместе зачищенные концы соответствующих проводов из каждой жилы Romex 12/2, белый провод к белому, а черный к черному. Скручивайте их, пока они не будут плотно соединены, и закрепите каждое соединение колпачком/гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.
ШАГ 7: Закрепите распределительную коробку
Совместите защитную крышку с крепежными винтами на соединительной коробке и надежно затяните с помощью отвертки.
Последние мысли
Знание о том, как сращивать провода, поможет вам сэкономить время и деньги на многочисленных электрических и осветительных проектах в доме. Однако, если вы опасаетесь работать с электричеством или вам не хватает базовых знаний в области электротехники, не стесняйтесь нанять для своего проекта лицензированного электрика.
Несмотря на то, что наем электрика может обойтись вам не менее чем в 50 долларов в час, это небольшая цена за защиту вашей семьи и имущества от серьезных последствий некачественно выполненных электромонтажных работ.
Часто задаваемые вопросы о подключении электрических проводов
Q. Можно ли сращивать провода без распределительной коробки?
Технически да, но крайне маловероятно, что сращивание проводов без распределительной коробки допустимо по строительным нормам, а также небезопасно, поэтому функционально этого делать не следует.
Q. Сколько проводов можно связать вместе?
Это зависит от размера используемых проводов, размера колпачков/гаек для проводов и местных строительных норм и правил. На упаковке гаек, которые вы используете, будет указана информация о количестве проводов различных размеров, которые они вмещают. Или вы можете найти разъемы push-in, поддерживающие различное количество проводов.
Q. Сколько раз можно соединить провод?
Ограничений нет, при условии, что вы правильно выполняете соединения и размещаете их в доступной и желательно металлической распределительной коробке. Однако предостережение: каждое соединение может привести к сбою, поэтому чем меньше соединений, тем меньше вероятность возникновения проблем.
