Как установить диммер

Управляйте атмосферой в комнате с помощью нового диммера.

• Время работы: 20 минут
• Общее время: 30 минут
• Уровень мастерства: средний
• Ориентировочная стоимость: от 10 до 30 долларов США

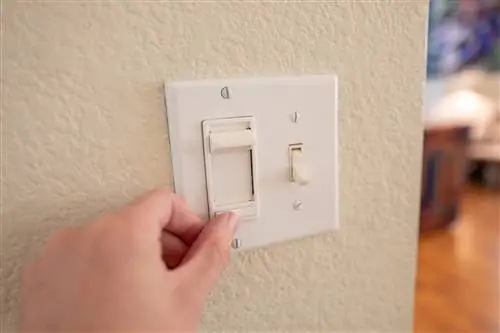

Диммерный переключатель - это тип переключателя освещения, используемый для управления яркостью подключенного осветительного прибора. Это достигается за счет регулирования потока электричества к осветительным приборам с помощью регулятора яркости, такого как циферблат или ползунок. Вы можете использовать диммер, чтобы выбрать лучший уровень освещенности для комнаты в любое время суток и даже уменьшить количество потребляемой электроэнергии.

Установка диммера не составит труда, если у вас есть опыт работы с домашними электрическими системами. Для тех, кто никогда не работал с электрической инфраструктурой дома, эта работа может стать хорошим способом узнать, как безопасно модернизировать и обслуживать вашу электрическую систему. Узнайте, как установить диммер с помощью этого информативного руководства.

Выбор совместимого диммера

Прежде чем научиться устанавливать диммер, необходимо приобрести диммер для замены существующего выключателя света. Не все диммерные выключатели можно использовать со всеми типами ламп накаливания, поэтому важно проверить информацию о продукте, предоставленную производителем, чтобы найти диммерный переключатель, который подходит для ламп накаливания, светодиодных ламп или ламп CFL.

Еще один фактор, который следует проверить перед покупкой диммера, - это то, нужен ли вам однополюсный или трехполюсный диммер. Однополюсный диммерный переключатель используется, когда существующий выключатель света является единственным средством управления текущим осветительным прибором. Вы можете использовать трехполюсный диммер, если в настоящее время есть два существующих переключателя, которые управляют одним светильником.

Новым усовершенствованным диммерным переключателям с интеллектуальными функциями также может потребоваться нейтральное соединение для работы. Не в каждом доме есть нейтральная проводка, поэтому, если вы инвестируете в высокотехнологичный диммер, важно проверить, требует ли диммерный переключатель нейтральной проводки и есть ли в вашем доме нейтральная проводка, прежде чем продолжить. Это можно увидеть, вытащив имеющийся выключатель света, не отсоединяя его. Если в доме есть нейтральная проводка, вы должны увидеть белый провод внутри распределительной коробки.

Соображения безопасности

При работе с электричеством важно принимать надлежащие меры предосторожности, чтобы избежать случайного поражения электрическим током. Перед началом этого проекта обязательно выключите электричество на выключателе света. Используйте бесконтактный тестер напряжения, чтобы убедиться, что электричество отключено, прежде чем прикасаться к проводам. Кроме того, во время работы рекомендуется надевать электроизолирующие перчатки, чтобы убедиться, что при наличии тока под напряжением вы защищены от поражения электрическим током. Если вы не уверены в своих силах, лучше вызвать электрика, чем рисковать потенциально смертельным исходом.

Кроме того, когда вы работаете с выключателем света, убедитесь, что соединительная коробка достаточно велика для нового диммера. Если коробка слишком мала или в нее зажато слишком много проводов, то тепло, выделяемое электрическим соединением, не сможет должным образом рассеяться. Это может привести к опасному перегреву, короткому замыканию и возгоранию. Чтобы избежать этой проблемы, установите распределительную коробку большего размера перед установкой нового диммера.

Что вам понадобится

Оборудование/Инструменты

• Отвертка
• Бесконтактный тестер напряжения
• Кусачки
• Инструменты для зачистки проводов
• Острогубцы

Материалы

• Метки для проводов
• Диммер

Инструкции

Как установить диммер

Следуйте этим простым инструкциям, чтобы узнать, как заменить существующий выключатель света на новый диммер.

Выключить питание

Перед началом проекта подойдите к блоку предохранителей или панели выключателя, чтобы выключить рубильник, контролирующий подачу электроэнергии к целевому выключателю освещения. Если у вас есть блок предохранителей, вам нужно будет удалить предохранитель, который подключен к выключателю мишени.

Снять лицевую панель и проверить ток

Используйте отвертку, чтобы снять лицевую панель с существующего выключателя освещения, но не продолжайте, пока не убедитесь, что электричество к выключателю отключено. Проверить подачу электричества можно с помощью бесконтактного тестера напряжения. Проверьте черные провода в распределительной коробке, чтобы убедиться, что электричество к выключателю отключено. Если в одной коробке несколько переключателей, обязательно проверьте их все.

Маркировка проводов

Убедившись, что электричество отключено от выключателя, используйте отвертку, чтобы ослабить крепежные винты в верхней и нижней части существующего выключателя света. Аккуратно вытащите выключатель из распределительной коробки, не отсоединяя провода. Используйте метки проводов, чтобы пометить провода, которые в данный момент подключены к коммутатору.

• Черный/красный провод: Провод нагрузки обычно черный, но в некоторых случаях может быть красным. Этот провод тянется от одной клеммы существующего выключателя к светильнику.
• Черный провод: Линейный провод всегда черный. Этот провод подключается к основному электрическому щитку и доходит до клеммы на существующем выключателе. Если вы не уверены, какой провод является линейным, выключите выключатель света, но снова включите выключатель. После восстановления подачи электроэнергии на выключатель освещения используйте бесконтактный тестер напряжения для проверки обоих черных проводов. Провод с напряжением является линейным проводом. Черный провод без напряжения - это провод нагрузки.
• Зеленый или медный провод: Провод заземления обычно имеет зеленую оболочку. В некоторых случаях заземляющий провод может быть из оголенной меди. Этот провод идет от распределительной коробки к соответствующей клемме на выключателе освещения.

• Белый провод: Не в каждом доме есть нейтральный провод, но если он есть в вашем доме, обязательно приобретите диммер, совместимый с нейтральным проводом. Этот провод используется с усовершенствованными электронными диммерами, поэтому обязательно ознакомьтесь с инструкциями производителя, чтобы определить, требует ли переключатель диммера нейтрального соединения. Нейтральные провода подключаются к трем различным точкам: светильнику, распределительной коробке и существующему выключателю.

Отключить провода

Используйте отвертку, чтобы ослабить крепежные винты, которые в настоящее время удерживают провода на месте на существующем выключателе света. Если концы проводов повреждены, рассмотрите возможность отрезать кончик провода и с помощью инструмента для зачистки проводов отогнуть примерно 3/4 дюйма пластиковой оболочки, чтобы обнажить новую проводку для соединения.

Подключение диммера

Если для диммера требуется нейтральное соединение, подключите нейтральный (белый) провод на переключателе к нейтральному проводу от стены. В конечном итоге это должна быть трехсторонняя точка подключения, соединяющая осветительную арматуру, распределительную коробку и диммер. Если диммер не нуждается в нейтральном соединении, переходите непосредственно к подключению линейного провода.

Подсоедините черный провод к клемме на задней или боковой стороне диммерного выключателя. Затем подключите черный или красный провод нагрузки к клемме на задней или боковой панели диммера. Наконец, подключите зеленый или медный провод заземления к клемме переключателя диммера.

Используйте острогубцы, чтобы согнуть провода вокруг клеммных винтов на диммерном переключателе, затем затяните винты с помощью отвертки, чтобы прикрепить каждый провод к новому диммерному переключателю.

Передвиньте переключатель диммера в положение

Аккуратно вставьте провода обратно в коробку так, чтобы осталось достаточно места для диммера. С проводами в коробке и в стороне, вставьте диммер в распределительную коробку и закрепите его винтами сверху и снизу переключателя. Поместите лицевую панель на диммер и затяните винты на лицевой панели.

Включите электричество и проверьте выключатель

Когда вы убедитесь, что работа выполнена правильно, возвращайтесь к блоку предохранителей или панели выключателя. Переустановите предохранитель или нажмите выключатель на панели выключателя, чтобы включить питание выключателя. Включите переключатель, чтобы проверить правильность нового подключения, и отрегулируйте регулятор диммера, чтобы убедиться, что переключатель светорегулятора работает правильно.
