Домашняя система внутренней связи может быть гораздо больше, чем просто простой способ позвать членов семьи на ужин или вызвать кого-то для телефонного звонка. При относительно скромных затратах вы можете иметь пейджинговую систему, которая включает в себя радио для воспроизведения музыки по всему дому. Кроме того, вы можете усилить безопасность дома с помощью динамика во входной двери, который позволяет вам поговорить с посетителем перед тем, как открыть дверь.
Установка домашней системы внутренней связи требует лишь умеренных столярных навыков, а также выполнения некоторых простых работ по подключению проводов. В некоторых новых системах внутренней связи используются беспроводные модули с батарейным питанием для расширения системы без прокладки проводов в стенах.
В интерком-системе есть один главный узел: главная станция. Он содержит электронную схему для голосовой связи. Если она включает в себя музыкальную систему, главная станция также будет содержать радио или магнитофон.
Интерком-станции, на которых можно только слушать и отвечать, называются ведомыми, удаленными или подстанциями. Типичная подстанция содержит динамик (который во время ответа выполняет роль микрофона) и переключатель для переключения из режима работы «прослушивание» в режим «разговор».
Типичная установка состоит из главной станции, установленной в удобном месте, нескольких внутренних подстанций и одной наружной подстанции. Наружная подстанция обычно расположена у входной двери и включает в себя кнопку дверного звонка или звукового сигнала.
В некоторых переговорных устройствах все операции контролируются главной станцией: включение/выключение питания, включение/выключение радио и выбор вызывной станции. Вы можете звонить только на одну подстанцию за раз или на все одновременно с главной станции, и единственная станция, которую вы вызываете, является единственной, которая может ответить. Нажатие кнопки или рычага тангента отключает звук радио на время вашего разговора.
Более сложные системы позволяют осуществлять связь или мониторинг любой подстанции, инициировать вызов либо с подстанции на подстанцию, либо с подстанции на главную станцию, или обеспечить конфиденциальность на любой подстанции без мониторинга, а также передачу музыки на любую или все подстанции.
Все части встроенной системы, даже мастер-станция, достаточно тонкие, чтобы их можно было установить заподлицо со стеной в отверстия, прорезанные в стенном пространстве. Мастер-станция обычно помещается в пространство между стойками стены. Всю проводку можно спрятать, если провести ее через стену и вдоль некоторых балок пола.

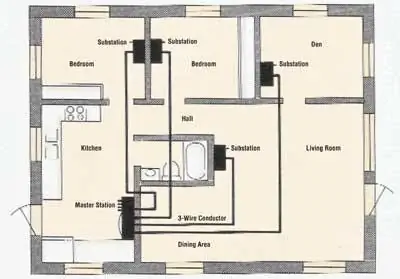

См. следующий раздел для примера установки системы с одной главной и четырьмя подстанциями. Хотя такая система подойдет только для небольшого дома, те же принципы можно легко применить и в большом здании.
Советы по установке домофона
Хотя у вас может быть не такая точная настройка, как у системы, описанной ниже, следующие шаги должны помочь вам справиться с установкой большинства домашних систем внутренней связи.
Шаг 1: Начните установку с осмотра коробки или корпуса мастер-станции, чтобы определить размер отверстия, которое необходимо вырезать для него, а затем выберите место для мастер-станции.. Обычно производитель предоставляет кронштейн или фланец с отверстиями для крепежных винтов для установки мастер-станции в стену.
После того, как вы сделаете необходимые измерения, чтобы определить размер и форму отверстия для мастер-станции и условия ее монтажа, найдите шпильки внутри стены. Вырезанное отверстие должно располагаться между шпильками. Выберите удобную высоту над полом - пять футов (60 дюймов) - хороший компромисс как для невысоких, так и для высоких людей - и начертите на стене отверстие мастер-станции.

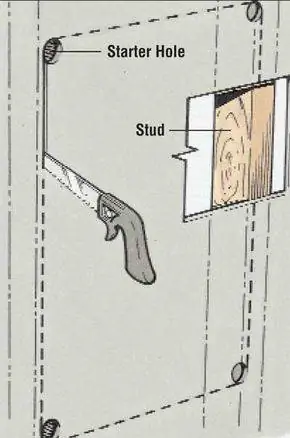

Просверлите отверстия диаметром 3/8 дюйма в стене в четырех углах карандашного контура, затем с помощью замочной скважины или сабельной пилы вырежьте отверстие для основной станции. Установите коробку мастер-станции на место, чтобы убедиться, что она подходит к отверстию, и при необходимости обрежьте края отверстия. Отложите коробку в сторону, пока не закончите установку проводки.
Шаг 2: Вырежьте одинаковые отверстия в стенах на каждой подстанции. Примерьте отверстия по размеру, при необходимости обрежьте их, а затем отложите подстанции в сторону, пока не установите их проводку.
Шаг 3: Проверьте электрическую схему. При обычной установке мастер-станции-подстанции только мастер-станция подключается к электрической системе дома. Многожильный кабель соединяет подстанции с главной станцией. Если такой кабель не входит в ваш комплект, или вам нужен дополнительный кабель, вы можете приобрести его отдельно у поставщика радиоэлектронных запчастей. Требуйте домофонный кабель с необходимым количеством жил, желательно с оболочкой, закрывающей жилы.
Шаг 4: Проложите отдельный кабель от каждой подстанции обратно к главной станции. Для более аккуратной установки протяните провод от подстанции вниз внутри стены и в подвал или подполье или вверх через чердак. Затем пропустите провод через отверстия в балках и вдоль балок к отверстию, ведущему в пространство в стене к мастер-станции. Поскольку кабели от всех подстанций идут к мастер-станции, вам потребуется отверстие большего размера в полу в стене под мастер-станцией. Подведите каждый кабель к отверстию мастер-станции и пометьте его в соответствии с расположением подстанции. Пронумерованные кусочки самоклеящейся ленты хорошо подходят для идентификации проводов.
Шаг 5: На каждой подстанции подключите три провода к клеммам на блоке подстанции, следуя цвету провода или другому идентификационному коду, который вы найдете на штампе рядом с клеммные винты. Закрепите блок подстанции в стене - желательно на стенной стойке - и прикрепите молдинг по периметру блока, чтобы скрыть края проема в стене.
Осторожно: Если мастер-станция подключается напрямую к электрической системе вашего дома, обязательно обесточьте соответствующую цепь и примите меры предосторожности, чтобы кто-то другой не включил ее снова. пока вы работаете над схемой. Если трансформатор поставляется с главной станцией для питания системы, поместите трансформатор на или рядом с распределительной коробкой или главной входной панелью и подключите его к электрической системе (после обесточивания цепи) в соответствии с инструкциями производителя..
Шаг 7: Подсоедините все провода подстанции и линии электропередачи к мастер-станции, но убедитесь, что вы делаете крепления в соответствии с маркировкой на клеммных соединениях мастер-станции. Установите мастер-станцию в стену, прикрепите ее
надежно закрепите на стенных шпильках и прикрепите молдинг. Затем восстановите питание цепи.
Шаг 8: Протестируйте систему внутренней связи, чтобы увидеть, насколько хорошо она работает. Если какая-либо из подстанций не работает, проверьте соединения с клеммами, а также соединения ее проводов с главной станцией.
Если вы подозреваете, что блок подстанции неисправен, замените его другим. Это должно точно определить проблему либо в дефектах проводки, либо в дефекте самого устройства, что позволит вам произвести необходимый ремонт. Примечание: Если используются подстанции с батарейным питанием, регулярно заменяйте батареи, отмечая дату замены внутри крышки или на батареях.
Ищите ли вы немного больше безопасности в своем доме, музыку по всему дому или просто простой способ позвать всех на ужин, домашняя система внутренней связи станет прекрасным дополнением к вашему дому. Воспользуйтесь советами, изложенными в этой статье, чтобы установить его сегодня.
Устранение неполадок домашних систем внутренней связи
Как и большинство электронных систем, домофоны выходят из строя по разным причинам, например, из-за перегоревших предохранителей или неисправной проводки. Щелкните здесь, чтобы получить советы по устранению неполадок.
