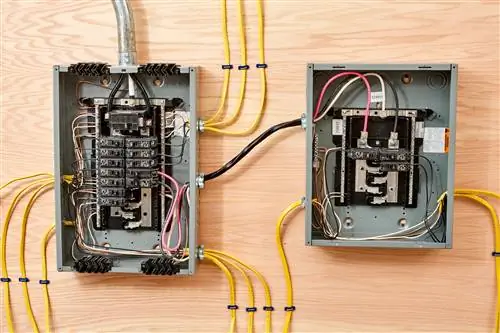

Мы упростили добавление цепей с помощью нашего пошагового руководства по установке электрической панели.
- Общее время: 2 часа
- Уровень мастерства: средний
Если в сервисной панели вашего дома нет места для новых автоматических выключателей, и вы не можете использовать тандемные выключатели, решением может стать вспомогательная панель. Субпанель подключается к основной сервисной панели толстым трехжильным кабелем. Выключатель фидера на главной панели действует как главный разъединитель для вспомогательной панели. Перед установкой подпанели проконсультируйтесь с инспектором, чтобы убедиться, что вы не перегружаете всю систему.
Подпанель имеет отдельные шины для нулевого и заземляющего проводов и обычно не имеет главного выключателя. Он не может быть помечен как «подпанель». Вместо этого он может быть помечен как «только наконечники». Кроме того, это может быть другой бренд, чем основная панель. Попросите инспектора одобрить субпанель, фидерный кабель и выключатель фидера, прежде чем вы начнете устанавливать субпанель.
Безопасность очень важна при установке чего-либо с проводами или электромонтажных работах. При работе с электрическими проектами сначала отключите питание. Перед тем, как приступить к установке подпанели, отключите главный выключатель сервисной панели.
Что вам понадобится
Оборудование/Инструменты
- Отвертка
- Молот
- Тестер напряжения
- Фонарик
- Стриптиз
- Плоскогубцы обходчика
- Длинногубцы
Материалы
- Подпанель
- Крепежные винты
- Одобренный фидерный кабель
- Скобы или кабельные зажимы
- Одобренный фидерный выключатель
- Размыкатели для новых цепей
Инструкции
-

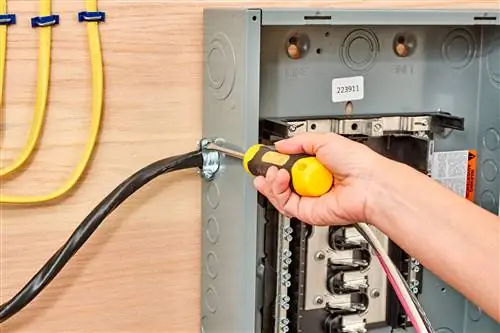

монтировать субпанель Субпанель монтирования
Установите вспомогательную панель примерно в футе от основной сервисной панели. Определите, как далеко должны пройти провода в субпанели, и протяните провода (как показано) или добавьте кабель и зачистите защитную оболочку соответствующим образом. Удалите заглушку, проденьте провода и зажмите кабель.
Связанные: Основные методы подключения, которые вам нужно знать
-

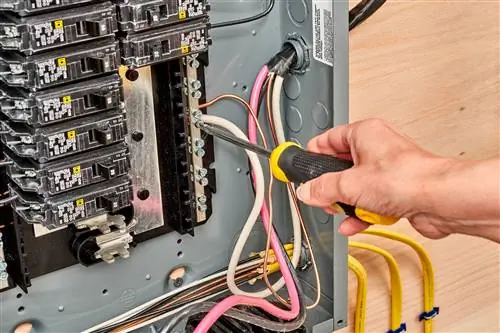

спланировать маршрут для электрической подпанели Планировать маршрут
На главной сервисной панели спланируйте маршруты для четырех проводов: заземления, нейтрали и двух горячих проводов (черный и красный). Снимите оболочку, удалите заглушку и зажмите кабель. Аккуратно проложите нейтральный и заземляющий провода и подключите их к соответствующей шине (шинам).
Совет редактора: Профессиональные электрики гордятся тем, как они прокладывают провода к сервисной панели или вспомогательной панели. В хорошо смонтированной панели провода проходят аккуратными дорожками по периметру, что позволяет легко определить, какой провод идет к какому выключателю. Что еще более важно, упорядоченные провода с меньшей вероятностью заденут горячие шины, что может создать серьезную опасность возгорания.
-

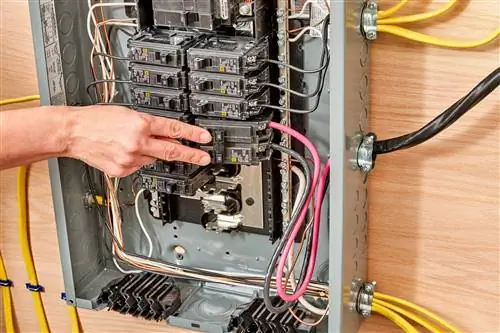

зачистка проводов для установки электрощита Зачистить провода
Проложите, обрежьте и зачистите красный и черный провода. Подсоедините их к прерывателю фидера. Вставьте выключатель на место.
-

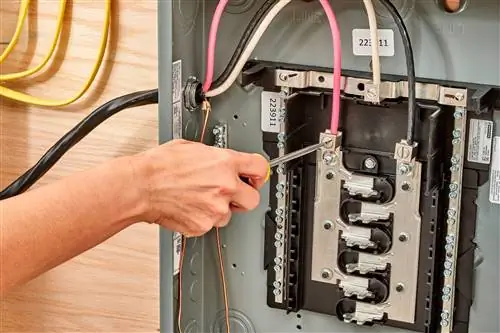

подключение проводов к электрощиту Соединить провода
В подпанели проложите провода питания, обрежьте и зачистите их и подключите к клеммам. Подсоедините черный и красный провода к горячим шинам, нейтральный провод к главной нейтральной клемме и заземляющий провод к шине заземления.
-

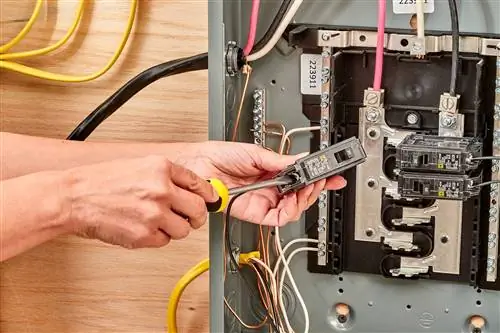

закончить подключение проводов Завершить подключение проводов
Проведите кабель новых цепей в подпанель и зажмите кабель. Для каждой цепи проложите провода по периметру, подключите заземляющий провод к шине заземления, белый провод к нейтральной шине, а провод под напряжением к автоматическому выключателю.
По теме: Как провода заземления могут помочь защитить электрическую систему вашего дома
Часто задаваемые вопросы
- На какой высоте над землей следует монтировать субпанель?
Верх подпанели должен находиться на высоте не менее 78 дюймов над полом.
- Нужен ли субпанели отдельный заземляющий стержень или шина?
Если подпанель находится в отдельном здании, для нее требуется шина заземления. Однако он не нужен, если он расположен в том же здании, что и главная панель, поскольку все провода заземления соединяются вместе с нейтралью на главной панели.
- Если я не могу установить вспомогательную панель в пределах фута от основной панели, на каком расстоянии можно установить вспомогательную панель?
Вы можете разместить дополнительную панель в любом месте вашего дома, независимо от того, где находится главная панель.
