Металлический кабелепровод помогает защитить провода и обеспечить вашу безопасность - вот как его установить.
Conduit обеспечивает превосходную защиту и безопасность проводов. Даже если местные правила разрешают прокладку NM (неметаллического) или бронированного кабеля в подвале, гараже, на чердаке или в подвальном помещении, рассмотрите возможность установки кабелепровода для защиты проводки.
Существует множество различных типов и толщин труб. EMT (электрическая металлическая трубка, также называемая тонкостенной) достаточно прочна для большинства внутренних домашних установок. На открытом воздухе используйте IMC (промежуточный металлический кабелепровод) или кабелепровод из ПВХ. В нормах есть подробные правила относительно размера кабелепровода, но, как правило, 1/2-дюймовый кабелепровод достаточно велик для пяти или менее проводов; 3/4-дюймовый кабелепровод используется для более чем пяти проводов. Если вы сомневаетесь или вам может понадобиться больше проводов в будущем, покупайте больший размер - это не будет стоить намного дороже.
Металлический кабелепровод может служить в качестве пути для заземления, или местные правила могут потребовать, чтобы вы проложили заземляющий провод с зеленой изоляцией. Если вы используете трубу из ПВХ, вам понадобится заземляющий провод, либо с зеленой изоляцией, либо из неизолированной меди. Если заземляющий провод отсутствует, убедитесь, что все соединения металлических кабелепроводов прочны; ослабленное соединение может сломать путь заземления.
Экономьте время, покупая предварительно изогнутые фитинги для трубопровода. Муфта соединяет две части трубопровода встык. Подметание делает медленный поворот, позволяя проводам легко скользить, в то время как вытягивающее колено делает более резкий поворот. Резьбовые фитинги обычно используются с кабелепроводом EMT; они обеспечивают прочные, но не водонепроницаемые соединения. Для герметичных соединений используйте кабелепровод IMC и компрессионные фитинги.
Часто проще всего сделать чертеж предполагаемой установки и попросить продавца помочь вам собрать все необходимые детали: кабелепровод, щетки, колена, коробки и хомуты. И обязательно купите много провода.
Что вам понадобится
Оборудование/Инструменты
- Металлические или удобные ящики
- Отвертка
- Смещенный фитинг
- Рулетка
- Ножовка
- Насадка для расширения кабелепровода
Материалы
- Винты
- Канал
Инструкции
-

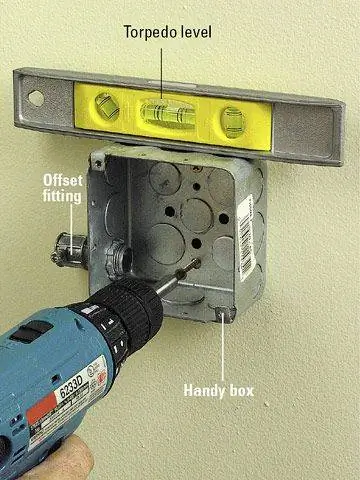

SCW_162_03-j.webp Якоря
Прикрепите металлические коробки к стене с помощью шурупов. Используйте удобные коробки с закругленными краями и металлическими крышками для открытой проводки. Смещенный фитинг позволяет трубе плотно прилегать к стене.
-

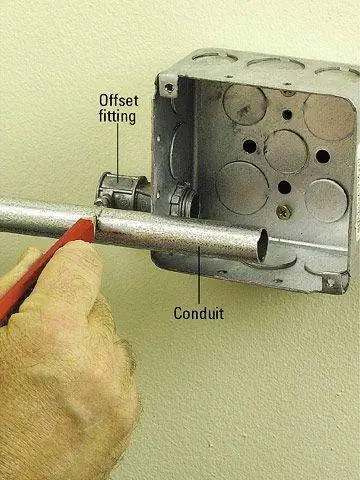

SCW_162_04-j.webp Измерить трубопровод
После установки коробок измерьте кабелепровод для резки. Самый надежный способ - удерживать деталь на месте и отмечать ее, а не использовать рулетку. Помните, что трубка входит в каждый фитинг примерно на дюйм.
-

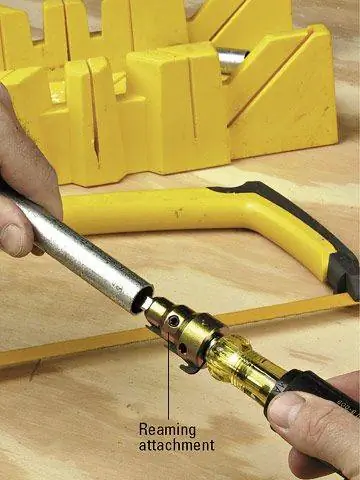

SCW_162_05-j.webp Перерезать трубопровод
Отрежьте трубу ножовкой. Не используйте труборез, который создает острые края внутри кабелепровода и может повредить изоляцию провода. Удалите заусенцы внутри и снаружи с помощью насадки для расширения кабелепровода на отвертке.
-

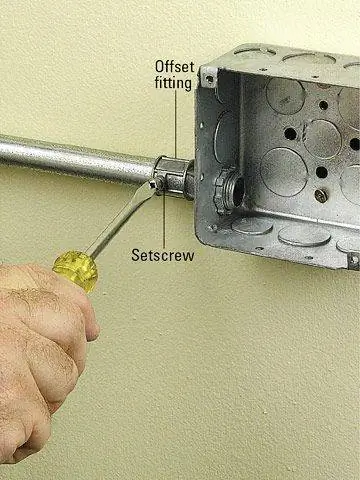

SCW_162_06-j.webp Слайд в трубопроводе
Вставьте кабелепровод в фитинг и затяните установочный винт. Проверьте, чтобы убедиться, что соединение плотное. (Если вы не устанавливаете заземляющий провод, эти соединения имеют решающее значение для заземления.)
Убедитесь, что провода имеют достаточно места внутри кабелепровода, чтобы их можно было легко продеть. В нормах есть подробные правила относительно размера кабелепровода, но, как правило, 1/2-дюймовый кабелепровод достаточно велик для пяти или менее проводов; 3/4-дюймовый кабелепровод используется для более чем пяти проводов. Если вы сомневаетесь или вам может понадобиться больше проводов в будущем, покупайте больший размер - это не будет стоить намного дороже.
-

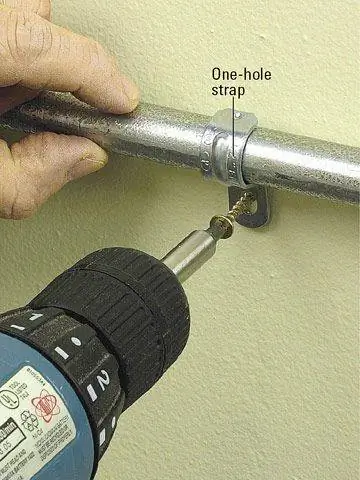

SCW_162_07-j.webp Якорный канал
Закрепите кабелепровод с помощью ремня с одним или двумя отверстиями не менее чем через каждые 6 футов и в пределах 2 футов от каждой коробки. Чем больше труба, тем ближе должны быть ремни. Проверьте с местными кодами. Вы должны вкручивать шурупы в балки или стойки, а не только в гипсокартон.

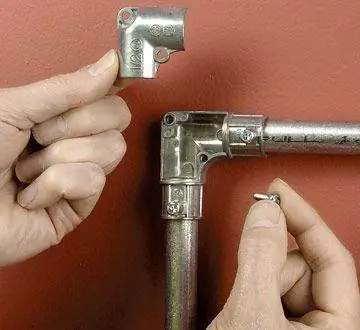

Бонус: как установить вытягивающий локоть
С каждым поворотом протягивать провода через кабелепровод становится все труднее. Установите тяговое колено, если кабелепровод делает более трех оборотов перед входом в коробку. Никогда не делайте здесь стык; используйте его как точку доступа при протягивании проводов.
