Узнайте все, что вам нужно знать о клапанах подачи воздуха (AAV), и о том, как вы можете установить их самостоятельно, чтобы сэкономить время и деньги.
- Общее время: 2 часа
- Уровень мастерства: начальный
Частая проблема при ремонте сантехники - как проложить новые вентиляционные линии, когда конструктивный элемент блокирует доступ к существующей дренажно-вентиляционной системе. Может показаться, что все надежды потеряны, но не позволяйте этому незначительному препятствию помешать преображению кухни вашей мечты. Одним из решений является клапан подачи воздуха или AAV. Эти клапаны представляют собой устройства с гравитационным управлением, которые реагируют на отрицательное давление сливаемой воды и открываются, чтобы впустить воздух. Затем гравитация закрывает клапан, не пуская канализационные газы в помещение. В зависимости от клапана и размера вентиляционного отверстия AAV могут поддерживать одну или несколько вентиляционных линий. Однако, прежде чем приступить к установке клапана подачи воздуха, проконсультируйтесь с местным отделом строительной инспекции, так как местные правила регулируют использование AAV вместо вентиляционных отверстий.
Что вам понадобится
Оборудование/Инструменты
- Пила или пила для ПВХ
- Стусло или торцовочная пила
- Инструмент для удаления заусенцев
- Фломастер
Материалы
- Грунтовка и цемент для вашего типа и размера трубы
- П-ловушка
- Клапан подачи воздуха
- Дренажная труба
Инструкции
-
иллюстрация впускного клапана воздуха
иллюстрация впускного клапана воздуха Понять, как работают клапаны подачи воздуха
Перед установкой важно понять, как работают AAV. Клапаны подачи воздуха работают под действием силы тяжести. Когда вода и отходы движутся по дренажной линии, в трубе создается отрицательное давление воздуха. Это отрицательное давление поднимает уплотнительную шайбу и впускает воздух, что позволяет отходам свободно стекать.
Когда отрицательное давление прекращается, уплотнительная шайба возвращается на место. Более ранние версии этого устройства были пружинными. Такие устройства все еще доступны, но они ненадежны и не соответствуют нормам в большинстве областей.
-
иллюстрация впускного клапана воздуха Определить место
Воздушные клапаны обычно располагаются между P-ловушкой приспособления и дренажной линией. Обычно они крепятся на одну ногу сантехнического тройника, а другая нога выходит на слив. Устройство должно быть размещено в соответствии с местными нормами и инструкциями производителя.
-
труба с клапаном подачи воздуха Установка дренажной линии из ПВХ
Установите дренажную линию из ПВХ, санитарный тройник и сифон для раковины. Соответствующее соединение для AAV (клеевое или резьбовое) крепится к тройнику. Ознакомьтесь с инструкциями производителя и местными нормами, чтобы определить правильную высоту установки AAV над сливом.
-

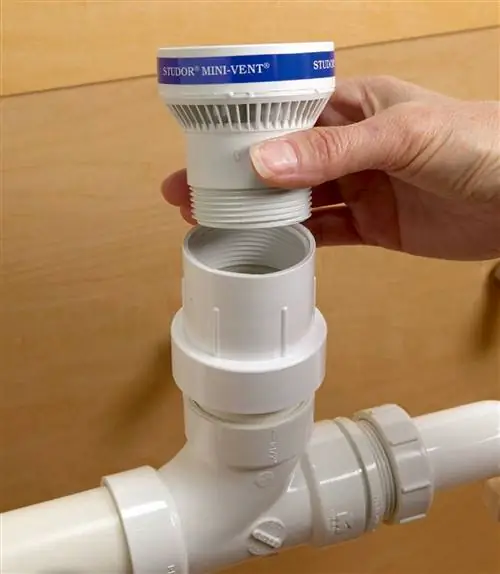

труба с клапаном подачи воздуха Подключить клапан подачи воздуха
В зависимости от типа фитинга приклейте или прикрутите AAV на место. Обратитесь к инструкциям производителя, если вам нужна дополнительная помощь.
-

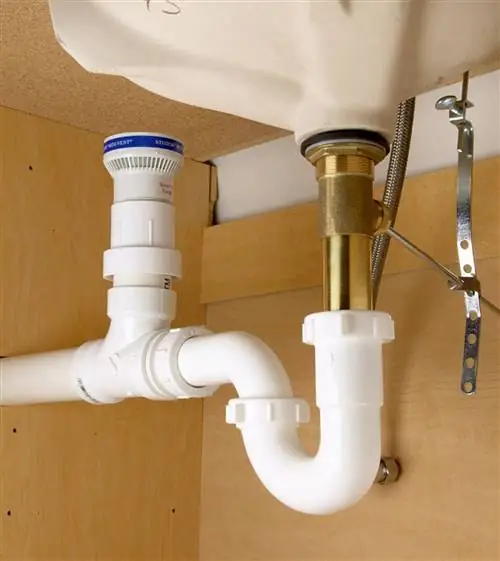

труба с клапаном подачи воздуха Проверить работу
В зависимости от местных кодов и модели AAV завершенная установка должна выглядеть следующим образом. AAV всегда должны быть установлены вертикально и не должны быть загорожены предметами под раковиной.
