Кондиционер сплит-системы - отличный вариант для того, чтобы в летние месяцы в вашем доме было прохладно и комфортно. Эти блоки также тише, проще в установке и более энергоэффективны, чем центральное кондиционирование воздуха. Этот тип кондиционера является бесканальным, поэтому все, что вам нужно сделать, это установить блок охлаждения внутри, а блок компрессора и конденсатора снаружи, а затем проложить трубопровод и кабель питания между блоками. Если вы не хотите нанимать профессионала для установки кондиционера сплит-системы и у вас есть некоторый опыт работы с водопроводными и электромонтажными работами, вы можете установить кондиционер самостоятельно. Каждый кондиционер уникален для своего производителя, но общий процесс установки одинаков.
Шаги
Часть 1 из 3: Настройка внутреннего блока

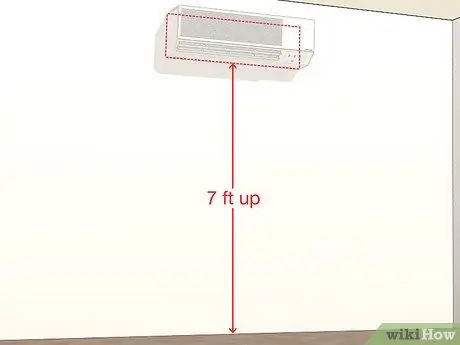

Шаг 1. Выберите свободное место на внутренней стене для установки внутреннего блока
Вам нужно будет проделать отверстие в стене для подачи труб от внутреннего блока к наружному блоку, поэтому убедитесь, что выбранное вами место позволит вам это сделать. Для достижения наилучших результатов выберите место вдали от прямых солнечных лучей и источников тепла. Установите устройство на высоте 7 футов (2,1 м) от пола и убедитесь, что с каждой стороны устройства имеется не менее 6-12 дюймов (15-30 см) открытого пространства для обеспечения надлежащего воздушного потока.
- Выберите место со стойками, чтобы стена была достаточно прочной, чтобы выдержать вес устройства.
- Установите устройство на расстоянии не менее 3,3 фута (1,0 м) от антенн и силовых или соединительных линий, которые используются для телевидения, радио, домашних систем безопасности, домофонов или телефонов. Электрический шум от этих источников может вызвать проблемы в работе вашего кондиционера.
- Избегайте мест, где возможна утечка газа, масляный туман или сера.
- Большинство этих устройств имеют пульты дистанционного управления, так что вы можете легко включать и выключать их и регулировать температуру, даже если они установлены высоко на стене.
Кончик:
Выберите центральное место для внутреннего блока, где прохладный воздух может легко проходить через ваш дом, например, в гостиной.

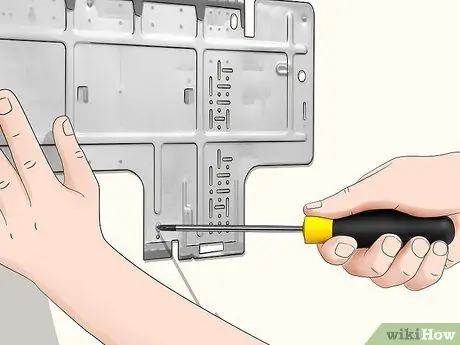

Шаг 2. Прикрепите монтажную пластину к внутренней стене
Прижмите монтажную пластину к стене, где вы хотите установить внутренний блок. Используйте уровень, чтобы убедиться, что он выровнен как по горизонтали, так и по вертикали. Отметьте карандашом места отверстий для шурупов, снимите пластину, затем просверлите отверстие в стене, где будет вставляться каждый шуруп.
Расположите пластину так, чтобы она совпадала с отверстиями, вставьте пластиковые анкеры в отверстия и прикрепите пластину к стене с помощью саморезов

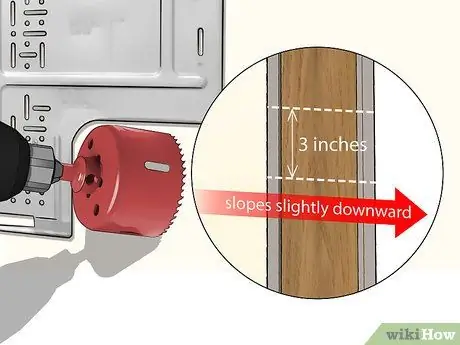

Шаг 3. Просверлите в стене отверстие диаметром 3 дюйма (7,6 см), чтобы можно было провести трубы снаружи
Сделайте отметку в центре отверстия в монтажной пластине. Используйте замочную пилу или дрель с насадкой для вырезания отверстий, чтобы создать круглое отверстие диаметром 3 дюйма (7,6 см) в стене, которое слегка наклонено вниз к земле для обеспечения надлежащего дренажа.
Перед сверлением или вырезанием отверстия убедитесь, что за стеной нет труб или проводов

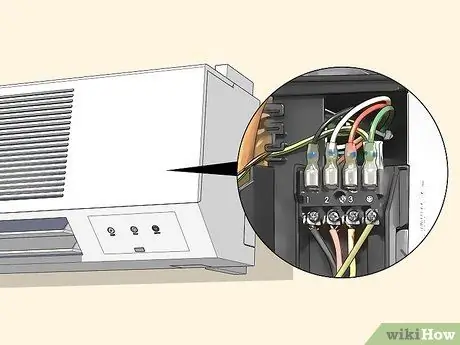

Шаг 4. Проверьте электрические соединения на внутреннем блоке
Поднимите переднюю панель кондиционера и снимите крышку. Убедитесь, что провода кабеля подключены к винтовым клеммам и что проводка соответствует схеме, прилагаемой к устройству.

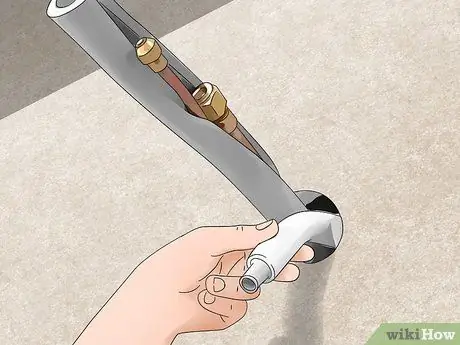

Шаг 5. Пропустите трубы и кабели через отверстие в стене, затем подсоедините их к устройству
Закрепите прилагаемые медные трубы, кабель питания и дренажную трубу изолентой. Поместите сливную трубу на дно, чтобы обеспечить свободный поток воды. Пропустите трубы и кабель через отверстие в стене, затем закрепите их в обозначенных местах на внутреннем блоке, как указано в руководстве по эксплуатации.
- Каждая линия поставляется предварительно изолированной, поэтому вам не нужно беспокоиться о дополнительной изоляции.
- Сделайте все возможное, чтобы свести к минимуму изгиб труб и кабелей, чтобы устройство работало нормально.
- Убедитесь, что дренажная труба позволяет воде стекать в подходящее место. Дополнительную информацию см. В руководстве по эксплуатации, прилагаемом к вашему набору.

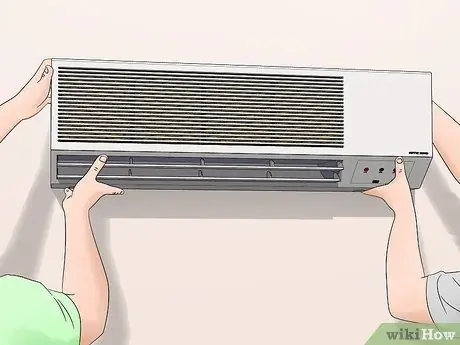

Шаг 6. Прикрепите внутренний блок к монтажной пластине
Чтобы прикрепить кондиционер к стене, просто совместите охватывающие соединения на задней панели блока с охватывающими соединениями на монтажной пластине и сильно нажмите, чтобы зафиксировать блок на месте. Убедитесь, что устройство наклонено назад на 2-3 градуса, чтобы вода могла вытекать из дренажной трубы.
Может быть полезно попросить друга удерживать устройство на месте, пока вы закрепляете соединения
Часть 2 из 3: Установка наружного конденсатора
Шаг 1. Разместите наружный блок вдали от пыльных или жарких мест с интенсивным движением транспорта
Найдите отверстие, просверленное вами в монтажной пластине для внутреннего блока, и разместите внешний блок на расстоянии не более 50 футов (15 м), чтобы можно было легко прикрепить трубопровод и кабель. Выберите место, по периметру которого должно быть не менее 30 см (12 дюймов) свободного пространства для обеспечения надлежащего функционирования. Если возможно, выберите тенистое место, защищенное от ветра, пыли и дорожного движения, чтобы ваше устройство работало наилучшим образом.
Убедитесь, что антенна радио или телевидения не находится ближе 10 футов (3,0 м) от наружного конденсатора

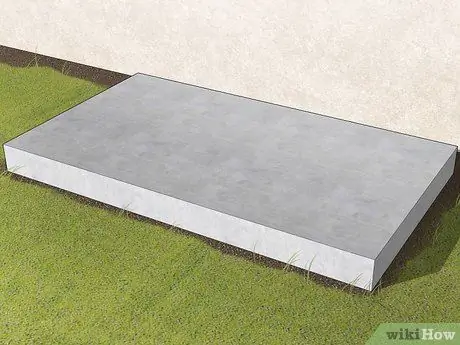

Шаг 2. Положите бетонную подушку на землю
Не ставьте наружный блок прямо на землю, так как он тяжелый и может перемещаться по грязи или камням. Необходимо установить конденсатор на бетонную площадку, которую можно найти в магазинах товаров для дома. Расположите подушку там, где вы хотите установить устройство, и используйте уровень, чтобы убедиться, что она плоская и ровная.
Кончик:
Разместите бетонную подушку так, чтобы она была достаточно высокой, чтобы не допустить попадания на устройство воды, которая может образовать лужу на земле из-за дождя или снега.

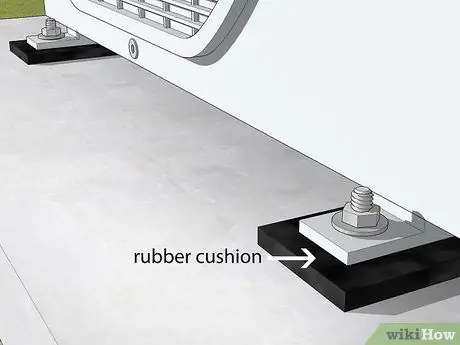

Шаг 3. Закрепите наружный блок на бетонной подушке
Положите резиновую подушку поверх подушки, чтобы свести к минимуму вибрацию, затем установите наружный конденсатор поверх подушки. Прикрепите агрегат к бетону анкерными болтами.

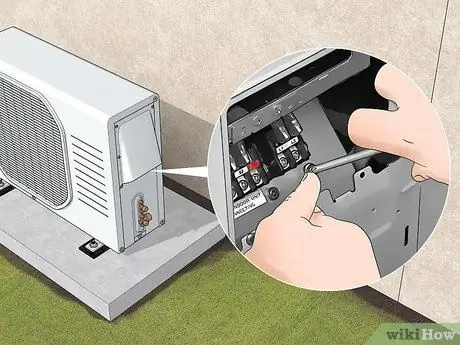

Шаг 4. Проверьте электрическую проводку в наружном блоке
Снимите крышку с конденсатора. См. Электрическую схему устройства в руководстве по эксплуатации и убедитесь, что провода подключены так, как показано на схеме. При необходимости внесите необходимые изменения.
Закрепите кабели кабельным зажимом и установите крышку

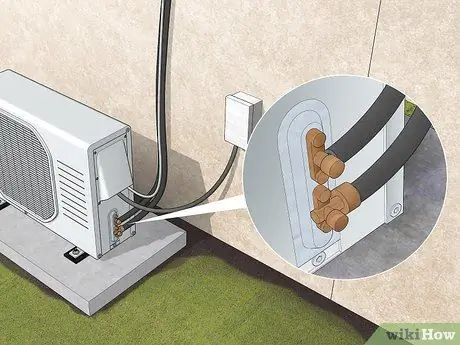

Шаг 5. Подсоедините трубопровод и кабель к наружному блоку
Используйте конусные гайки для закрепления 2 медных трубок от внутреннего блока к наружному блоку в соответствии с руководством по эксплуатации. Подключите также силовой кабель, идущий от внутреннего блока к наружному блоку.
- Наконец, подключите блок питания к специальной розетке.
- При необходимости можно обрезать медные трубы, чтобы избавиться от лишнего.
Часть 3 из 3: Завершение проекта

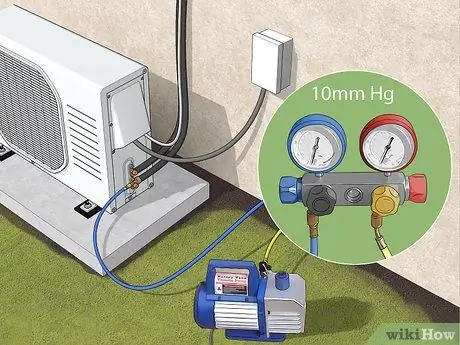

Шаг 1. Удалите воздух и удалите влагу из контура хладагента
Снимите крышки с 2-ходового и 3-ходового клапанов и с сервисного порта и подсоедините шланг вакуумного насоса к сервисному порту. Включите вакуум, пока он не достигнет абсолютного вакуума 10 мм рт. Закройте ручку низкого давления и выключите вакуум.
Проверьте все клапаны и соединения на герметичность, затем отключите вакуум. Замените сервисный порт и колпачки

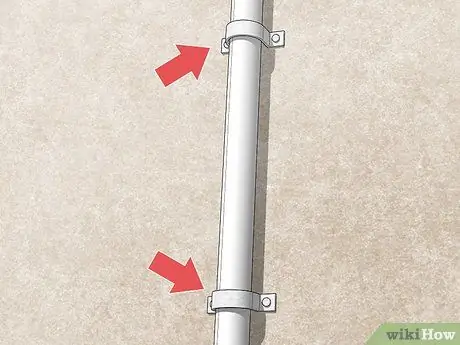

Шаг 2. Прикрепите трубопровод к стене с помощью хомутов
Чтобы трубы и кабели не двигались и не отсоединялись, прикрепите их к внешней стене дома с помощью зажимов, входящих в комплект. Следуйте инструкциям в руководстве, чтобы обеспечить достаточное расстояние между зажимами.

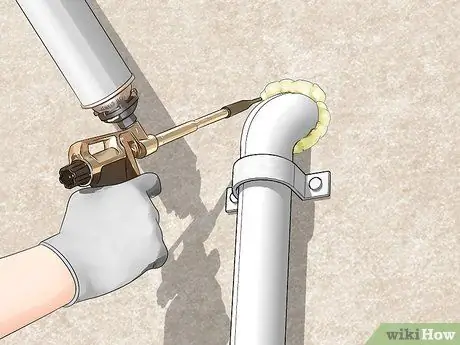

Шаг 3. Заделайте отверстие в стене пенополиуританом
Распылите пену из вспенивающегося полиуретана в отверстие, которое вы просверлили, чтобы пропустить кабель и трубопровод через стену. Убедитесь, что отверстие полностью закрыто, чтобы внутрь не попал горячий воздух или насекомые.
Прежде чем включать кондиционер, дайте пене высохнуть в соответствии с инструкциями на этикетке
Шаг 4. Включите агрегат и наслаждайтесь прохладным воздухом
Все, что осталось сделать, это запустить кондиционер, что вы можете сделать с внутреннего блока. Для того, чтобы прохладный воздух начал дуть в ваш дом, потребуется всего одна-две минуты.
Обратитесь к руководству по эксплуатации, если у вас возникли проблемы с эксплуатацией нового кондиционера
Видео - с помощью этой службы некоторая информация может быть передана YouTube
подсказки
- Обеспечьте специальную розетку для вашего кондиционера.
- Всегда следуйте инструкциям производителя, прилагаемым к кондиционеру сплит-системы.
- Поскольку сплит-система переменного тока является бесканальной, она менее подвержена утечкам воздуха, а это означает, что зачастую это более энергоэффективное решение.
- Убедитесь, что вы выбрали кондиционер подходящего размера для вашего дома, чтобы обеспечить его энергоэффективность.
- Проверяйте внешний конденсатор на наличие мусора и регулярно заменяйте фильтр кондиционера - не реже, чем каждые 3 месяца.
- Если вам нужна сплит-система, которая может одновременно охлаждать и обогревать ваш дом, приобретите сплит-систему с тепловым насосом или мини-сплит. Эти агрегаты действуют как кондиционеры и обогреватели.
Предупреждения
- Если вы живете в стране, где разрешена установка сплит-системы кондиционирования воздуха без профессиональной квалификации, вы все равно должны соблюдать все муниципальные правила в отношении электропроводки и других аспектов установки.
- Некоторые производители кондиционеров сплит-систем аннулируют гарантию на устройство, если оно установлено не лицензированным продавцом.
- Не позволяйте никакой проводке касаться компрессора, трубок хладагента или любых движущихся частей вентилятора.
- Если вы проживаете в Европейском Союзе, ваша сплит-система кондиционирования воздуха должна быть установлена квалифицированным инженером по фторсодержащим газам в соответствии с EC / 517/2014. Установка этих систем без соответствующей квалификации является незаконной.
