Розетка с выключателем позволяет управлять одной розеткой с помощью выключателя, пока другая остается горячей. Вот как это сделать безопасно самостоятельно.
- Общее время: 1 час
- Уровень мастерства: начальный
Розетка может быть разделена таким образом, чтобы настенный выключатель контролировал одну из розеток, в то время как другая постоянно была горячей. Лампу, подключенную к коммутируемой розетке, можно включить, когда вы входите в комнату, поэтому этот прием часто используется в спальнях или домашних офисах. Многие коды также допускают спальню без потолочного освещения, если в ней есть выключаемая розетка. Это то, что вы можете сделать сами, с небольшой помощью нашего опыта. Ознакомьтесь с нашими инструкциями ниже, чтобы сделать это правильно с первого раза.
Примечание: Если стена покрыта гипсокартоном или штукатуркой, большая часть работы состоит в прокладке кабеля и, возможно, последующем ремонте стены.
Что вам понадобится
Оборудование/Инструменты
- Тестер напряжения
- Дрель
- Пила
- Молот
- Непроводящая лестница
- Отвертка
- Стриптиз
- Длинногубцы
- Плоскогубцы обходчика
Материалы
- Рыбная лента
- Однополюсный переключатель
- Сосуд
- Двухжильный кабель
- Проволочные гайки
- Реконструировать коробку
- Кабельные зажимы
- Электроизолента
Инструкции
-

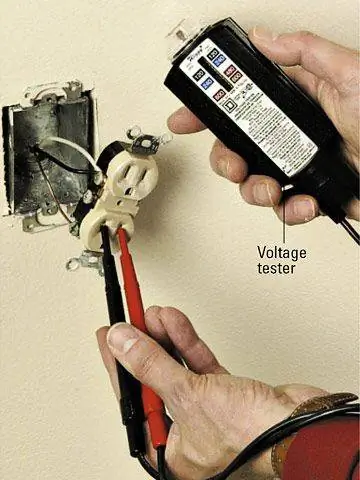

SCW_188_04-j.webp Удалить сосуд
Выключите питание. Не касаясь клемм, осторожно вытащите имеющуюся розетку и проверьте питание.
Совет редактора: Перед запуском отключите питание цепи.
-

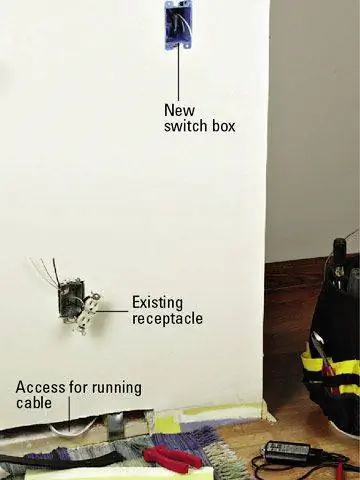

SCW_188_05-j.webp Вырезать отверстие
Вырежьте отверстие для распределительной коробки, протяните кабель от отверстия к существующей розетке и зафиксируйте кабель в коробке.
-
SCW_188_06-j.webp Заменить емкость
Либо снимите и замените розетку, либо продолжайте использовать существующую. Снимите язычок, соединяющий две латунные клеммы; две розетки больше не связаны друг с другом.
Совет редактора: Если питание подается на розетку, используйте двухжильный кабель, чтобы создать петлю переключателя. Отметьте белый провод черным, чтобы указать, что он горячий.
-

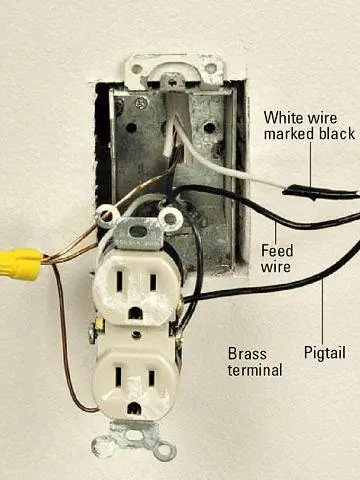

SCW_188_07-j.webp Сращивание и соединение проводов
В розетке пометьте белый провод выключателя черной лентой и соедините массу. Совместите провод питания с проводом с белой маркировкой и добавьте косичку. Подсоедините косичку к латунной клемме, оставшийся черный провод к другой латунной клемме, а белый провод к серебряной клемме.
Совет редактора: Если изначально в розетку вошли два кабеля, соедините заземление и пометьте белый провод выключателя черным. Присоедините черный провод выключателя к одной латунной клемме. Соедините оставшиеся черные провода и белый провод выключателя косичкой. Подсоедините косичку к другой латунной клемме. Подсоедините оставшиеся белые провода к серебряным клеммам.
-

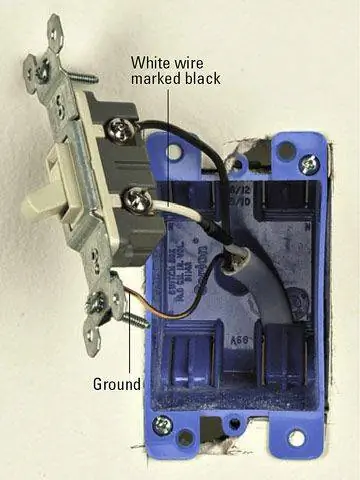

SCW_188_08-j.webp Заземление
Если изначально в распределительную коробку входил только один кабель, заземлите и пометьте белый провод переключателя черной лентой. Подсоедините провода к соответствующим клеммам переключателя.
