Как установить вентиляционные линии в ванной комнате

Дренажные и вентиляционные линии являются важными элементами канализационной системы вашего дома. Мы покажем вам, почему они важны и как установить их самостоятельно.

• Время работы: 8 часов
• Общее время: 4 дня
• Уровень мастерства: Продвинутый

Установка дренажных и вентиляционных линий в ванной комнате - это домашний проект, который можно выполнить за выходные. Прежде чем начать, согласуйте свои планы с инспектором и примите во внимание следующее:

• Дренажная и вентиляционная линии должны располагаться точно, поэтому их следует устанавливать перед подающими трубами. Возможно, удастся упростить подающие трубопроводы, переместив вентиляционную трубу на несколько дюймов.
• Если вам необходимо проложить водосточные трубы по полу, тщательно рассчитайте доступное пространство по вертикали; уклон водосточной трубы должен составлять от ⅛ до ¼ дюйма на фут.
• Иногда сложно представить, как водосточные трубы будут проходить сквозь стены и полы. Как только вы начнете собирать детали и проверять их на пригодность, вам, возможно, придется изменить свои планы.
• Некоторые инспекторы предпочитают, чтобы горизонтальные вентиляционные трубы были наклонены, чтобы конденсат мог стекать обратно в водосточные трубы; другие не считают это важным. На всякий случай наклоните вентиляционные отверстия.

Сначала проверьте установку сантехники, чтобы убедиться, что проект идет гладко. Например, вы можете обнаружить, что балка мешает изгибу унитаза. Если это так, снимите столько пола, сколько необходимо, чтобы добраться до каркаса. Обрежьте балку, установите блокирующий элемент и прикрепите планки 2x4 вокруг проема.

Что вам понадобится

Оборудование/Инструменты

• Электропила
• Уровень
• Основные столярные инструменты
• Ремешок для трубки
• Подсоединение к существующей водосточной трубе

Материалы

• Трубы и фитинги из ПВХ, соответствующие нормам
• ПВХ грунт и цемент

Инструкции

1.





   Выберите конфигурацию туалета или дренажа

   Вытяжка унитаза Вариант 1: непрямое подключение

   Если слив унитаза не соединяется напрямую с вентиляцией, вы должны найти другой способ вентилирования. Если дренажная линия уходит от стены, где вы хотите установить вентиляционное отверстие, используйте уменьшающую Y и уличный изгиб под углом 45 градусов, чтобы направить вентиляционную линию к стене. Горизонтальная вентиляционная труба проходит рядом с поворотом шкафа.

   Вытяжка унитаза Вариант 2: Параллельный

   Если вентиляционная стена параллельна дренажной трубе, установите переходник Y под углом 45 градусов и уличный отвод так, чтобы он был направлен в сторону стены. Вам может понадобиться еще одно колено (любой степени), чтобы расположить вертикальную вентиляцию там, где вы хотите.

   Выход в туалет, Вариант 3: Противоположная сторона

   Если вентиляционная стена находится напротив дренажной линии, используйте переходник Y и уличный отвод. Светильники можно направлять прямо на стену или под углом, по мере необходимости.

2.

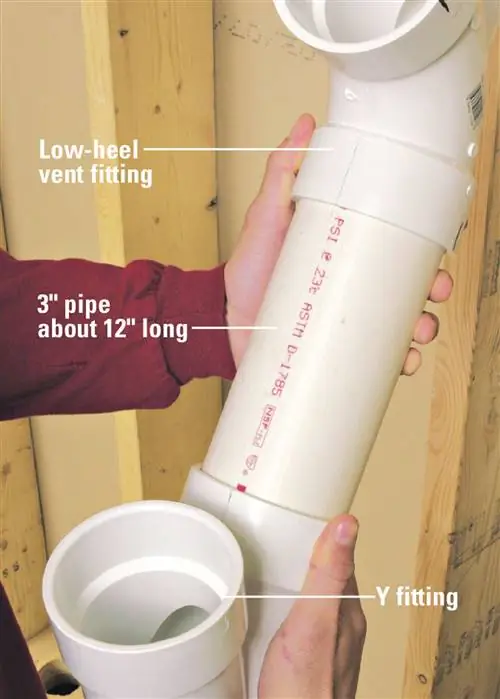

   Выровнять главную дренажную линию

   Начните с 3-дюймовой трубы, достаточной для того, чтобы добраться до подвала или подвала. Возможно, вы сможете отрезать его до нужной длины после того, как он будет установлен. Установите насухую Y-образный фитинг, отрезок трубы и вентиляционный фитинг с низким каблуком, как показано, точно совместив их.

3.

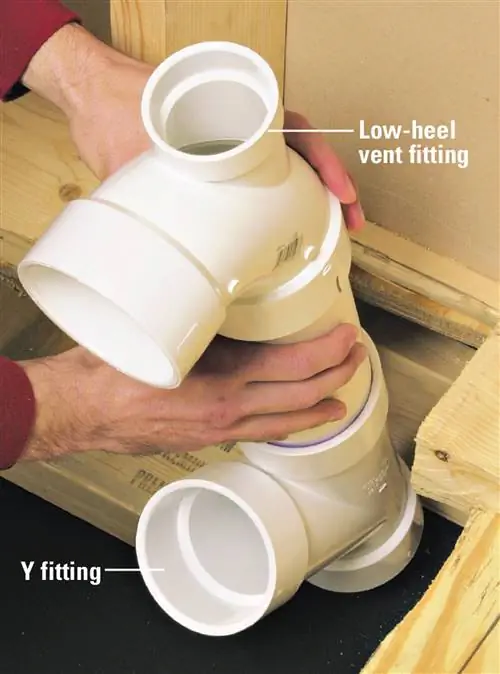

   Вставьте сборку

   Вставьте узел сквозь стеновые пластины и временно закрепите его. Убедитесь, что Y-образный фитинг расположен достаточно низко для установки других дренажных линий. Как только вы будете уверены в конфигурации, поднимите сборку, загрунтуйте и склейте детали.

4.

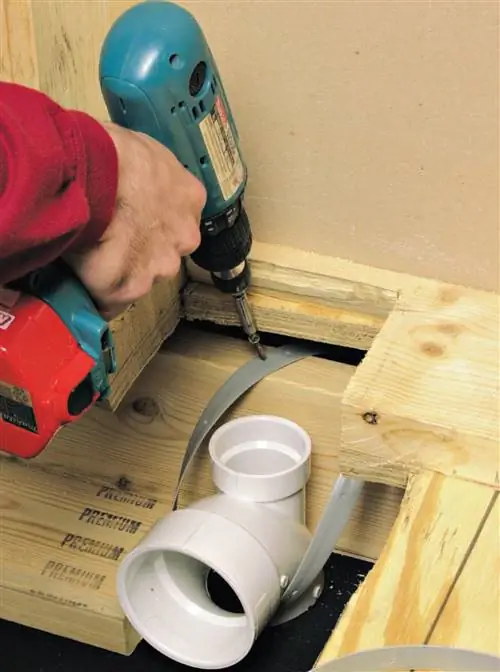

   Разместить и защитить

   Поместите сборку обратно в отверстие. Закрепите вентиляционный фитинг с низким каблуком на раме с помощью хомута. Закрепите трубу и снизу.

5.

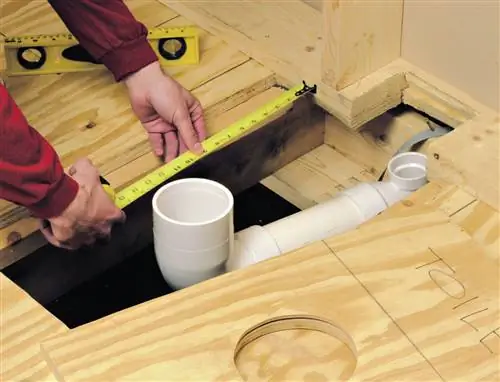

   Выровнять и приклеить

   Прикрепите всухую отрезок 3-дюймовой трубы и редукционный изгиб 4x3 к фитингу на низком каблуке. Убедитесь, что центр отверстия для изгиба шкафа находится на правильном расстоянии от стены (в большинстве случаев это 12,5 дюймов от рамы, чтобы можно было использовать гипсокартон толщиной 1/2 дюйма). Убедитесь, что наклон трубы составляет от ⅛ до ¼ дюйма до фитинга. (При необходимости вы можете обрезать верхнюю часть изгиба унитаза после замены пола.) Убедившись, что слив в унитазе установлен правильно, отметьте выравнивание фитингов и разберите. Загрунтуйте и приклейте детали. Поддержите изгиб шкафа ремнем.

6.

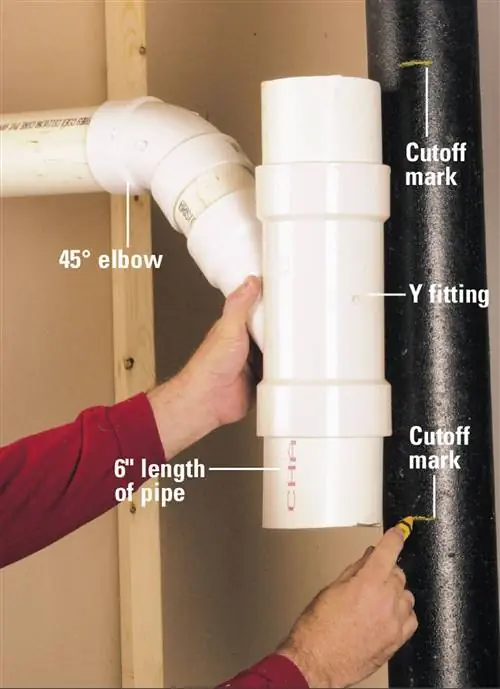

   Выполнить трубы

   Проведите горизонтальную трубу к существующей трубе и соберите детали, необходимые для соединения с ней. Все фитинги должны быть Y-образными или сливными патрубками, чтобы сточные воды могли беспрепятственно стекать. Держите горизонтальную трубу под наклоном от ⅛ до ¼ дюйма на фут и отметьте существующую трубу для резки.

7.

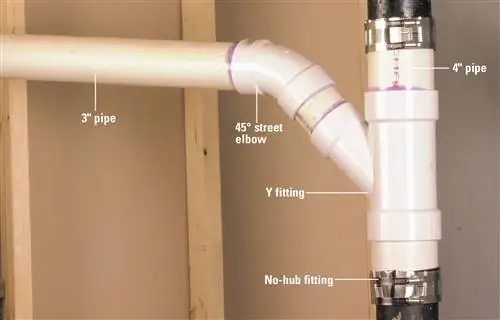

   Сборка фитингов

   Если существующая труба чугунная, позаботьтесь о том, чтобы надежно закрепить ее перед обрезкой. В показанной установке Y 4x3 соединяется с канализацией дома с помощью фитингов без втулки (которые следует использовать для подключения либо к чугуну, либо к АБС). Убедившись, что фитинги установлены правильно, а горизонтальная труба имеет правильный наклон, сделайте отметки для совмещения. Разберите детали, нанесите грунтовку и клей и соберите детали по порядку, начиная с существующего стока.

8.



   Разметить и вырезать

   Вставьте отрезки 2-дюймовой трубы вниз через отверстия, просверленные в плите пола для вентиляционных отверстий ванны и раковины. Попросите помощника держать трубы отвесно, пока вы отмечаете пластину ниже для надрезов. Вырежьте пазы примерно на дюйм шире трубы, чтобы разместить фитинг.

   Совет редактора: Чтобы провести вентиляционную трубу через потолок, сначала просверлите пробное отверстие, чтобы убедиться, что вы не наткнетесь на какие-либо балки на чердаке (рисунок выше, верно). Возможно, вам придется переместить отверстие на несколько дюймов. Верхнюю пластину можно удвоить, что означает, что вам нужно просверлить 3 дюйма. Возможно, вам придется сверлить кольцевой пилой сначала снизу (показано), а затем сверху.

9.



   Сухая установка и установка

   Отрежьте и установите насухо горизонтальную водосточную трубу и фитинги для соединения сливов ванны и раковины. (Показана 3-дюймовая горизонтальная труба, но ваш инспектор может допустить 2-дюймовую трубу.) Вставьте уличный отвод в Y и удерживайте другие части на месте, чтобы сделать отметки для резки. Убедитесь, что наклон горизонтальной трубы составляет от ⅛ до ¼ дюйма на погонный фут. Установите переходной тройник и колено под углом 45 градусов (или уличное колено, если вам нужно сэкономить место) для обоих соединений. Если к трубе будет доступ, установите прочистку на штуцер для ванны; в противном случае установите сливное колено вместо тройника.

   Как запустить слив для душа: Для душа часто разрешается использовать 1½-дюймовый сифон, но 2-дюймовый сифон обеспечит быстрый сток воды и будет меньше вероятность засорения (изображение выше, справа). Душ не имеет слива и перелива, поэтому грубая сантехника состоит из зацементированного сифона, который поднимается на нужную высоту для душевого поддона.

10.

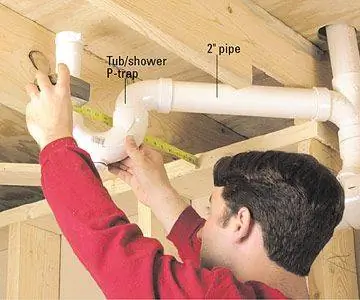

    Выровнять и приклеить

    Чтобы установить слив для ванны, наденьте 2-дюймовый сифон на 2-дюймовую трубу, которая длиннее, чем нужно. Изучите указания для ванны, чтобы точно определить, где должна быть расположена ловушка. Удерживая узел ловушки и трубы на месте, отметьте его для разреза. Установите всухую и убедитесь, что горизонтальная труба имеет правильный уклон. После того, как все детали будут точно собраны, нанесите метки для совмещения, загрунтуйте и склейте детали.

11.

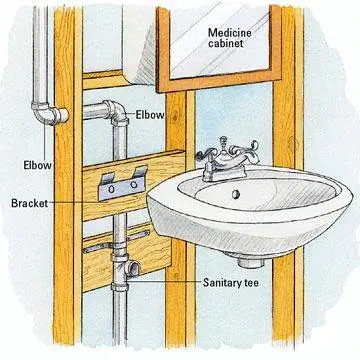

    Проведите вентиляцию вокруг препятствия (необязательно)

    Если аптечка, окно или другое препятствие не позволяют вам запустить вентиляционное отверстие прямо вверх, вам придется немного повернуть за угол, а затем снова повернуться, чтобы поднять голову. Горизонтальные прогоны должны быть не менее чем на 6 дюймов выше уровня залива арматуры (например, края раковины).

12.

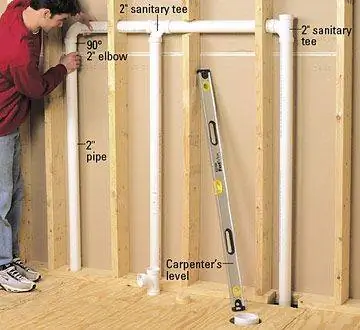

    Уровень и дрель

    Ваши нормы сантехники могут требовать, чтобы горизонтальные линии сброса находились на высоте 54 дюймов над чистым полом или не менее чем на 6 дюймов выше уровня залива арматуры (точки, где вода начнет выливаться). Используйте столярный уровень, чтобы отметить шпильки для сверления отверстий. Прокладывайте горизонтальные вентиляционные линии с уклоном вниз к светильникам со скоростью от ⅛ до ¼ дюйма на погонный фут. Просверлите отверстия, отрежьте трубы и соедините их всухую с помощью сливных фитингов.

13.

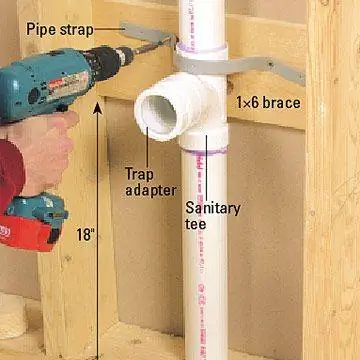

    Установить сантехнический тройник

    Установите сантехнический тройник лицом в комнату для сифона раковины. Идеальная высота обычно составляет 18 дюймов над чистым полом, но для уверенности проверьте инструкции к раковине. Вклейте в тройник 1¼-дюймовый переходник-ловушку. Установите блокировку 1х6 и закрепите трубу хомутом.

14.

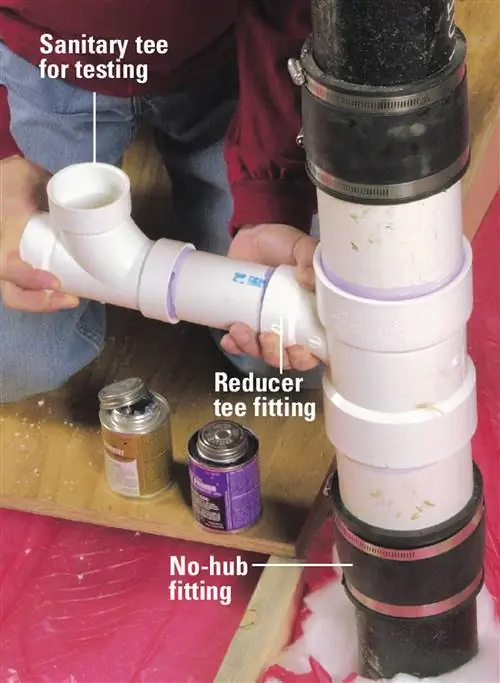

    Подключение к другим каналам

    На чердаке подключитесь к удобно расположенной вентиляционной трубе. Отрежьте трубу и подсоедините тройник-переходник. Используйте фитинги без втулки, чтобы соединить фитинг из ПВХ с чугунной трубой или трубой из АБС-пластика.

Проверить наличие утечек

Подведите новую вентиляционную линию к тройнику. Трубы должны иметь плавный уклон в сторону от существующей вентиляционной трубы, чтобы вода могла стекать вниз. Ваш инспектор может захотеть, чтобы вы включили тройник, который будет использоваться для тестирования: после того, как дренажная система будет собрана и зацементирована, заглушите водосточную трубу на нижнем конце. Заливайте в него воду до тех пор, пока все сливные и вентиляционные трубы не будут заполнены водой. Дайте воде отстояться в течение суток, чтобы убедиться в отсутствии утечек.

15.

    Проверить коды

    Проверьте местные нормы и правила, чтобы узнать, как правильно установить домкрат. В большинстве районов вам потребуется установить 4-дюймовую трубу. В некоторых местах пластиковая труба может выходить за пределы крыши (показано); на других участках требуется металлическая труба. Купите домкрат с резиновым фланцем, который закроет 4-дюймовую трубу.

Вырезать трубу и отверстие

Отрежьте 4-дюймовую трубу примерно под тем же углом, что и скат крыши, и держите ее отвесно, чтобы ее верхняя часть касалась потолка чердака. Отметьте отверстие, которое будет овальным. Вырежьте отверстие с помощью дрели и сабельной пилы.

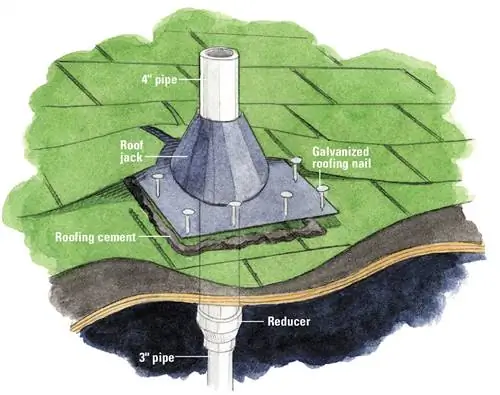

Якорный Джек

Возможно, вам придется обрезать часть кровельной черепицы. Вставьте домкрат под черепицу в ее верхней половине; нижняя половина домкрата опирается на черепицу. Проденьте вентиляционную трубу через резиновый фланец. Чтобы закрепить домкрат, поднимите несколько гонтов и забейте кровельные гвозди. Если какие-либо гвозди не покрыты черепицей, покройте головки кровельным клеем.

Часто задаваемые вопросы

• Какова основная цель водопроводной вентиляционной линии?

  Канализационная вентиляционная линия работает в тандеме с вашими стоками и регулирует поток воздуха в вашей сантехнике. Это гарантирует, что отходы и вода, протекающие по трубам, будут вытекать из вашего дома.

• Что такое дренажные и вентиляционные линии?

  Дренажно-сточно-вентиляционные (ДВВ) трубы выводят отходы и воду из дома без шума и запахов. Для этого за водой должен быть воздушный проход. Вентиляционные отверстия выходят из стоков через крышу, чтобы обеспечить этот проход.

• Сколько вентиляционных линий нужно в доме?

  Согласно Международному кодексу проживания 2021 года, в доме требуется только одна вентиляционная линия.

• Должна ли вентиляционная линия проходить через крышу?

  Водопроводы не обязательно должны проходить через крышу, но должны проходить как минимум на один фут над крышей, если они проложены сквозь стены.

• Что произойдет, если ваши водопроводные трубы не вентилируются должным образом?

  Дренажные линии, которые не вентилируются должным образом, не смогут эффективно удалять отходы из вашего дома. Это может привести к неисправности туалетов, переполнению стоков и другим проблемам с сантехникой, которые могут вызвать неприятные запахи и другие проблемы. Кроме того, ваши трубы могут начать пересыхать и трескаться.
