Собирая новую ванную комнату, нельзя забывать о вентиляционном отверстии! Эта важная функция отвечает за защиту вашей ванной комнаты от влаги, плесени и грибка.
- Общее время: 6 часов
- Уровень мастерства: Продвинутый
Если вы когда-нибудь были в закрытой ванной комнате после долгого душа, вы знаете, насколько важным может быть вентиляция в ванной. Находясь на воздухе, влажный пар может испортить стены и элементы дерева. Вентиляционные отверстия для ванных комнат также хорошо защищают людей от вредных паров, часто встречающихся в чистящих средствах для ванных комнат.
Установка нового вентиляционного отверстия в ванной - тяжелая задача, но с ней могут справиться домовладельцы, имеющие опыт сайдинговых, кровельных и электромонтажных работ. Ниже мы покажем вам, как безопасно выполнить работу.
Что вам понадобится
Оборудование/Инструменты
- Тестер напряжения
- Монтаж
- Дрель
- Пила для гипсокартона
- Головоломка
- Молот
- Лестница
- Отвертка
- Стриптиз
- Длинногубцы
- Плоскогубцы обходчика
Материалы
- Рыбная лента
- Вентилятор
- Переключить
- Воздуховоды
- Клейкая лента
- Винты для листового металла
- Кабель
- Зажимы
- Коммутатор
- Проволочные гайки
- Электроизолента
Инструкции
-

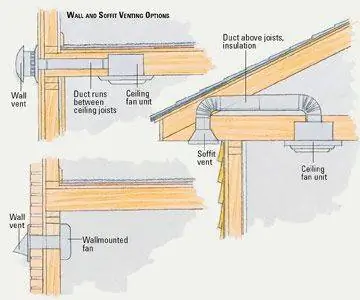

SCW_220_02-j.webp Определить путь
Спланируйте установку таким образом, чтобы вентиляционный канал был как можно короче и делал как можно меньше поворотов. Помимо вытяжного вентилятора, в санузле может быть светильник, ночник или обогреватель. Обогреватель потребляет больше энергии, чем свет и вентилятор, поэтому он может быть подключен к отдельной цепи.
Если можете, проложите воздуховод прямо через стену. Или подняться на чердак и выйти через софит. Если сверху нет места, лучшим решением может стать специальный вытяжной вентилятор, который можно закрепить на стене.
-

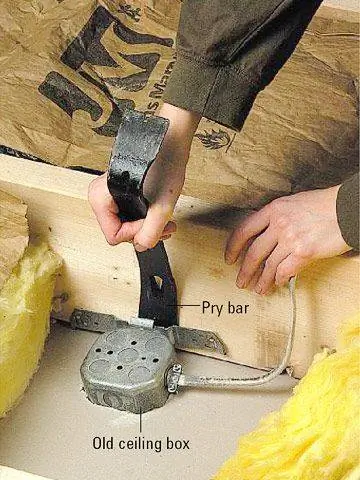

SCW_220_03-j.webp Удалить существующий источник света
Чтобы заменить существующий потолочный светильник вентилятором/светильником:
- Отключите питание цепи.
- Уберите свет и поднимите потолочную коробку.
-
Осторожно обрежьте коробку, прежде чем подглядывать, если вы не можете работать сверху. Возможно, вам придется прорезать монтажные гвозди.
-

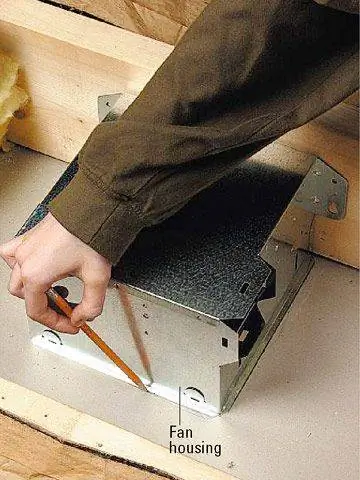

SCW_220_04-j.webp Отметить открытие
Разберите новое приспособление и используйте корпус в качестве шаблона, чтобы отметить отверстие. Вентилятор должен быть надежно закреплен; если нет балки, к которой можно прикрепить, установите блокировку, прибитую к ближайшим балкам.
-

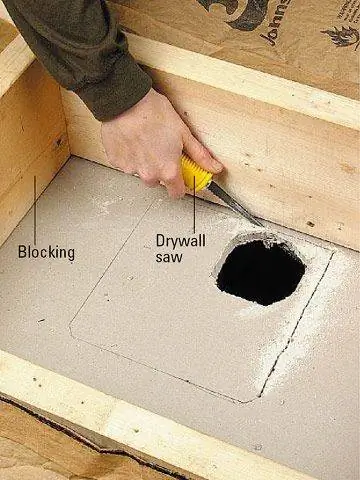

SCW_220_05-j.webp Разрезанное отверстие
При необходимости установите блокировку, чтобы изоляция не касалась вентилятора. Вырежьте отверстие пилой для гипсокартона или сабельной пилой. Если потолок оштукатурен, просверлите установочные отверстия в четырех углах и вырежьте отверстие снизу.
-

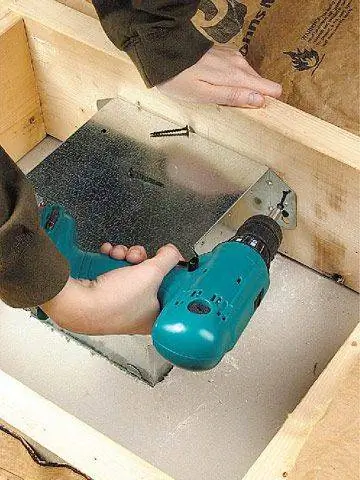

SCW_220_06-j.webp Прикрепить веер
При необходимости протяните новый кабель от коммутатора к коробке. (Показанный вентилятор имеет отдельные элементы управления для вентилятора и освещения и требует одного трехжильного кабеля.) Прикрутите вентилятор к элементу каркаса.
-

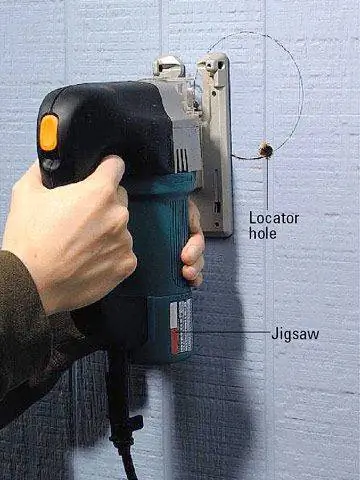

SCW_220_07-j.webp Вырезать отверстие для воздуховода
Для настенного вентиляционного отверстия просверлите установочное отверстие изнутри через наружную стену. Снаружи прорежьте отверстие для воздуховода.
Совет редактора: Чтобы выпустить вентилятор через крышу, вырежьте отверстие изнутри или просверлите установочное отверстие и вырежьте отверстие в крыше. Прикрепите короткий хвостовик к домкрату и установите его. Изнутри протяните гибкий воздуховод от вентилятора к домкрату, зажмите каждый конец и заклейте стыки клейкой лентой. Чтобы конденсат не капал возле вентилятора или на потолке внизу, оберните весь воздуховод трубной изоляцией.
Чтобы установить домкрат, следуйте инструкциям производителя во избежание утечек. Сначала прорежьте крышу, затем обрежьте черепицу. Затем установите домкрат и покройте его верхнюю половину черепицей. Покройте все гвозди кровельным клеем.
-

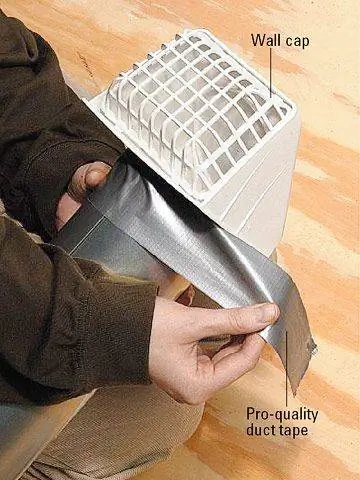

SCW_220_08-j.webp Подключить воздуховод
Измеряйте снаружи до вентилятора. Прикрепите кусок сплошного воздуховода к настенной заглушке, чтобы он был достаточно длинным, чтобы достать до вентилятора или как можно ближе. Прикрепите воздуховод к крышке, просверлите направляющие отверстия и вкрутите винты для листового металла, чтобы удерживать его на месте. Заклейте стык профессиональной клейкой лентой.
-

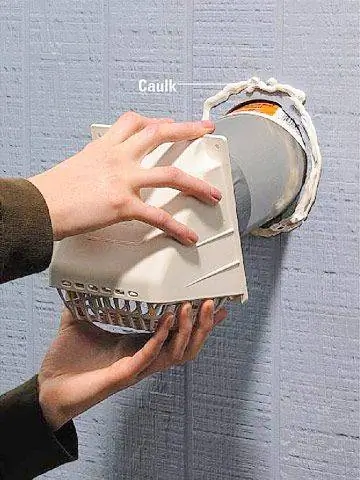

SCW_220_09-j.webp Прикрепить шапку
Нанесите полоску герметика вокруг наружного отверстия. Проденьте воздуховод через отверстие и закрепите заглушку на стене винтами.
-

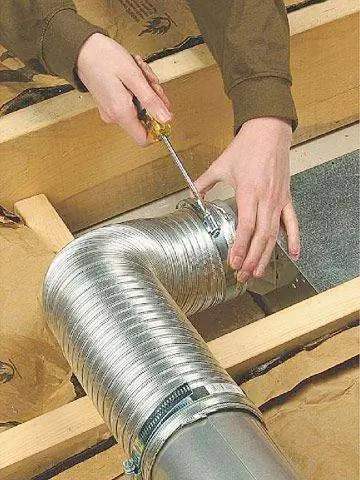

SCW_220_12-j.webp Заполнить пробелы
Заполните любой зазор между воздуховодом и вентилятором другим куском цельного воздуховода или гибким металлическим воздуховодом. Зажмите каждый стык и обмотайте изолентой.
-

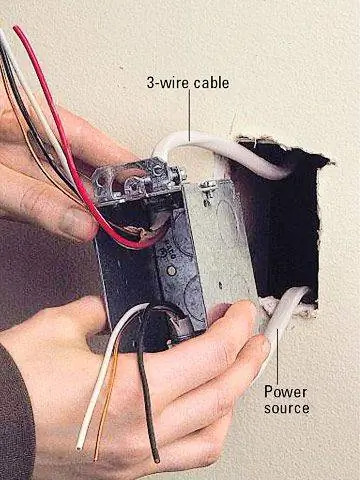

SCW_220_14-j.webp Проложить кабели
Во-первых, выключите питание. При необходимости проложите правильный кабель или кабели к распределительной коробке. Как показано выше, питание поступает в распределительную коробку. Если питание поступает на вентилятор, см. инструкции производителя.
-

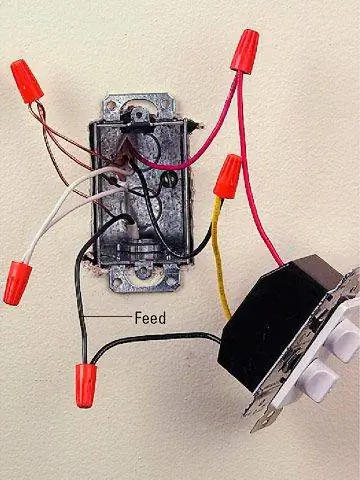

SCW_220_15-j.webp Подключение коммутатора
Для подключения вентилятора/выключателя освещения:
- Подключите заземление и соедините белые провода.
- Подсоедините красный и черный провода от вентилятора к клеммам вентилятора и освещения.
- Подключите провод питания к оставшейся клемме.
-

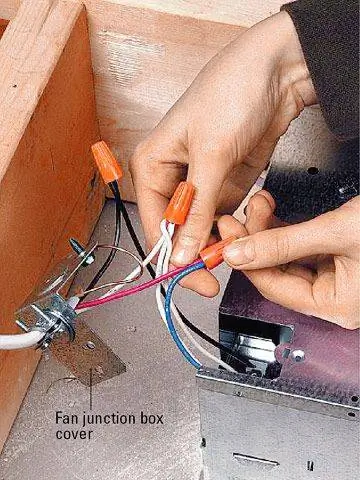

SCW_220_16-j.webp Подключи вентилятор
Подключите заземление и соедините белые провода. Соедините черный провод с черным проводом вентилятора, а красный провод с цветным проводом. Прикрепите крышку распределительной коробки. В ванной установите свет и навес светильника.
Совет редактора: Чем больше функций контролирует переключатель, тем сложнее проводка. Например, чтобы подключить вентилятор/свет/ночник с отдельными элементами управления для каждого из них, протяните два кабеля - двухжильный и трехжильный - от выключателя к вентилятору.
Однако, оставляя тепловентилятор включенным, вы теряете энергию и создаете опасную ситуацию. Чтобы избежать этого, установите переключатель с таймером и двухфункциональный переключатель для вентилятора и света. Для этого установите двухсекционную коробку.
Проверить проводку
Для вентилятора или устройства с одновременным включением света и вентилятора требуется только двухкабельная проводка. Однако проводка становится более сложной с отдельными элементами управления функциями и дополнительными функциями. Проверьте проводку, чтобы заменить существующий вентилятор; вам может потребоваться заменить двухжильный кабель трехжильным кабелем или даже двумя кабелями.
