Мы покажем вам, как легко и точно измерить разрезы гипсокартона для электрических коробок.
- Общее время: 2 часа
- Уровень мастерства: начальный
Некоторые люди считают, что точные результаты требуют утомительных измерений. Но эта процедура демонстрирует, как легко получить отличные результаты, не щурясь на рулетку. На самом деле, как только вы сделаете приспособления для установки и маркировки коробок, вы можете положить свое измерительное оборудование обратно в ящик для инструментов.
Установочное приспособление позволяет быстро расположить розетки на одинаковой высоте и с постоянным выступом из рамы. Затем вы используете приспособление для разметки, чтобы перенести положение каждой коробки на пол, фактически гарантируя, что вы никогда не закопаете коробку за гипсокартоном.
С помощью приспособления для маркировки можно нанести контур коробки на лицевую сторону панели. Вырезать отверстие с помощью ножовки - это быстрый и надежный процесс.
Выделите примерно 5 минут на каждую выходную коробку для установки, маркировки и обрезки. Прежде чем начать, установите проводку и проверьте ее, если это требуется местным законодательством.
Что вам понадобится
Оборудование/Инструменты
- Циркулярная пила для изготовления приспособлений
- Молот
- Перманентный маркер для тонких линий
- Карандаш
- Джаб пила
- Дрель или отвертка
Материалы
- Фанера
- 2х4 пиломатериалы
- Электрические коробки
- Ногти
- Гипсокартон
- Винты
Инструкции
-

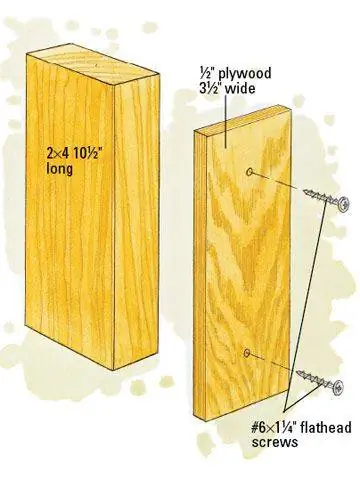

SCDW_068_03-j.webp Собери джигу
Когда вы соберете приспособление в соответствии с показанными размерами и используете его на стене с нижней пластиной 2x4, вы разместите дно электрических коробок на 12 дюймов выше уровня пола. Вы можете изменить длину 2x4, чтобы сместить положение коробки вверх или вниз. Фанера, номинальная толщина которой составляет 1/2 дюйма, на самом деле имеет размеры немного меньше, поэтому размещение лицевой стороны коробки на одном уровне с фанерой означает, что коробка будет располагаться на расстоянии около 1/16 дюйма от лицевой стороны гипсокартона толщиной 1/2 дюйма, что правильно. где вы хотите. Если гипсокартон толще или тоньше, замените его фанерой с номинальной толщиной, равной толщине гипсокартона.
-

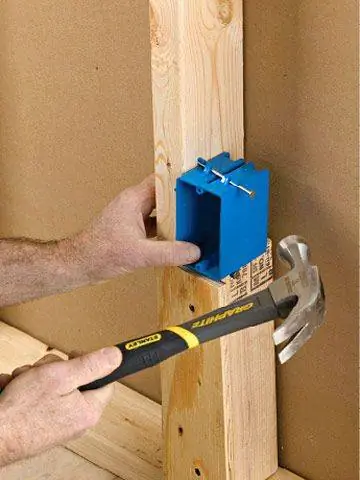

SCDW_068_02-j.webp Прикрепить поле
Соберите приспособление для установки электрических коробок и используйте его, когда будете прибивать коробки к шпилькам, чтобы обеспечить единообразие. Установите коробку на приспособление и расположите ее передний край на одном уровне с фанерой. После того, как проводка завершена (и осмотрена при необходимости), установите любые другие коммуникации за стеной и добавьте изоляцию, если это необходимо.
-

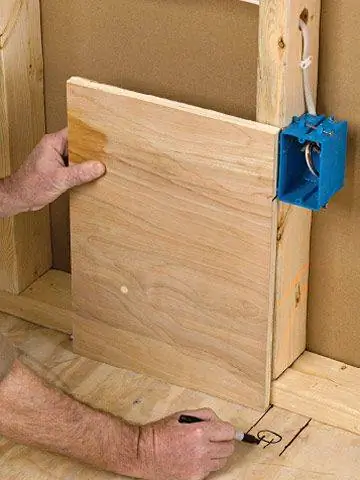

SCDW_068_04-j.webp Измерить и отметить
Вырежьте квадрат из 3/4-дюймовой фанеры, который соответствует высоте верхней части электрических коробок. Отметьте дно коробки на краю фанеры. Используйте это приспособление для переноса положения каждой электрической коробки и переключателя на пол. Круг с двумя линиями, нарисованными на полу, является символом выхода. Знак доллара - это символ переключателя.
-

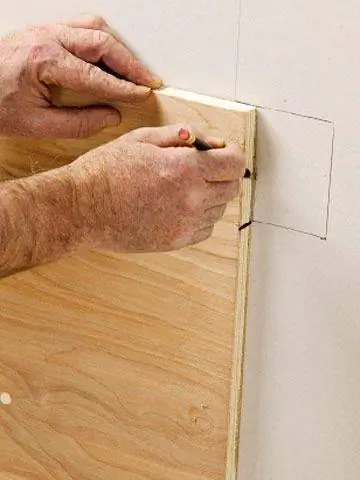

SCDW_068_05-j.webp Отметка на гипсокартоне
Прикрепите гипсокартон к стойкам, но избегайте любых крепежных деталей в пределах 16 дюймов от каждой коробки. Используя фанерный шаблон и отметки на полу, нарисуйте периметр каждой электрической коробки на гипсокартоне. Совместите край фанеры с правой отметкой и проведите карандашом вверх по краю фанеры и над ее верхним концом. Держите карандаш у нижней отметки на фанере и двигайте его влево, пока не дойдете до левой отметки на полу. Подогните край фанеры, чтобы завершить периметр коробки.
-

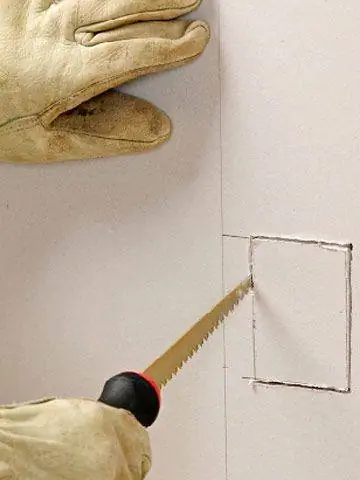

SCDW_068_06-j.webp Вырезать Открытие
Используйте ножовку, чтобы вырезать отверстия для каждой коробки. Обрезка около 1/8 дюйма за пределами каждой линии создает достаточный зазор, чтобы гипсокартон легко помещался. Слегка оттянув край гипсокартона от стены, вы сможете пилить с более длинным ходом. Держите разрез под прямым углом к поверхности гипсокартона и будьте осторожны, чтобы не зацепить провода и не повредить электрическую изоляцию.
-

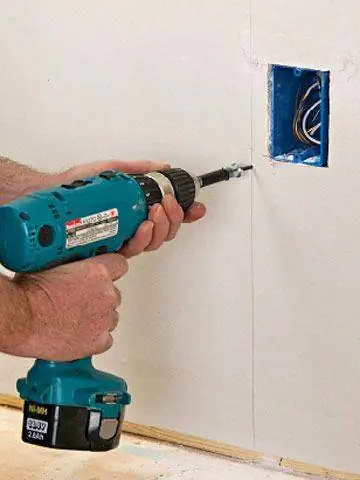

SCDW_068_07-j.webp Полное крепление
Вырез должен скользить вокруг коробки электророзетки, позволяя завершить крепление гипсокартона. Если вам нужно сделать отверстие больше, вы легко увидите, где резать. Вбейте гвозди или шурупы, чтобы завершить крепление гипсокартона.
-

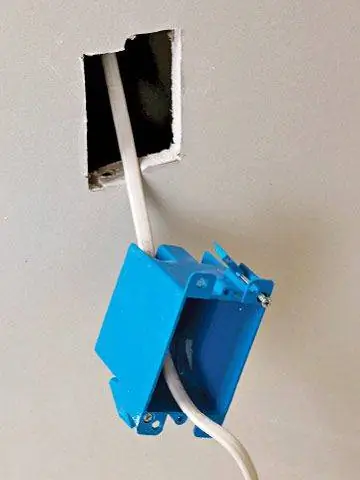

SCDW_068_08-j.webp Необязательно: Установите между шипами
Иногда эстетика помещения или удобство диктуют, что розетка должна находиться в определенном месте, а не в непосредственной близости от стойки. Хотя вы можете решить эту проблему, добавив элементы каркаса, эффективным решением будет «старая» электрическая коробка.
Во-первых, протяните проводку к отсеку для стоек и намотайте дополнительный отрезок провода, чтобы его можно было легко захватить позже. В целях безопасности закройте каждый проводник отдельной проволочной гайкой или лентой. После того, как вы прикрепите гипсокартон, вырежьте отверстие для коробки. Вы можете обвести контур коробки на стене или получить бесплатный бумажный шаблон в магазине, где вы покупаете электрическую коробку.
Протяните провода через отверстие, проденьте их в коробку и установите коробку в отверстие. Вращение крепежных винтов коробки поворачивает уши, которые прижимаются к задней поверхности гипсокартона, чтобы надежно удерживать коробку.
