При промышленном компьютерном сканировании используются рентгеновские лучи, которые периодически делаются, когда деталь вращается на 360 градусов, чтобы создать трехмерную модель детали. Требуется правильная фиксация детали, чтобы уменьшить расхождения между каждым сделанным рентгеновским снимком. Следующий метод основан на использовании расходных материалов, которые можно найти в любом хозяйственном магазине, чтобы правильно закрепить вашу деталь.
Шаги
Метод 1 из 2: фиксация отступа

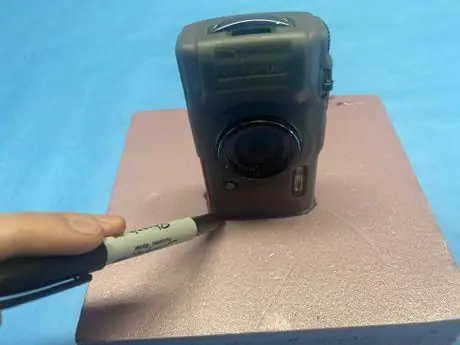

Шаг 1. Обведите контур вокруг детали перманентным маркером
Обведите как можно ближе к детали.

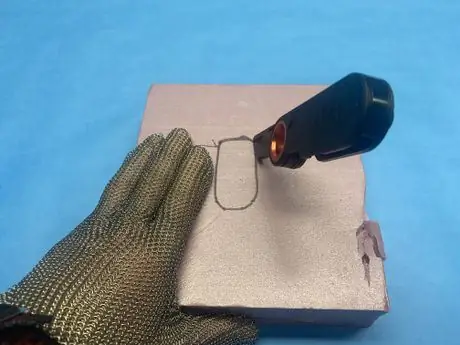

Шаг 2. Снимаем деталь с поролона и начинаем обрезать ножом начерченную кайму
Важно разрезать пену под небольшим углом и глубиной примерно от 1 до 1 1/2 дюйма. Не прорезайте нижнюю часть поролона.

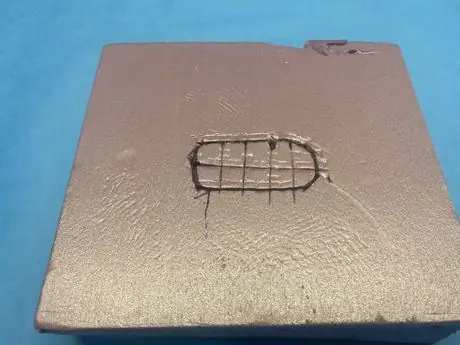

Шаг 3. Вырежьте сетку внутри следа
Снова прорежьте пену примерно на 1–1 1/2 дюйма глубиной.

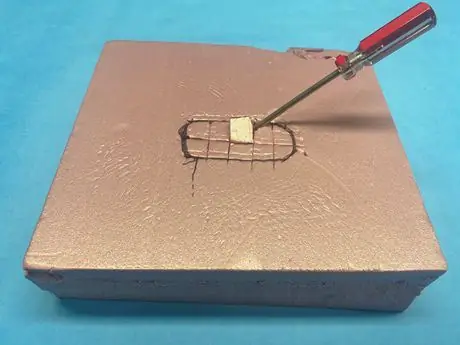

Шаг 4. Используйте отвертку с плоской головкой, чтобы поднимать пену изнутри отслеживаемой области по одной секции сетки за раз
Отдельные кусочки поролона должны отделиться без особых усилий.
Шаг 5. Уложите деталь в пену
Деталь должна располагаться под небольшим углом и «плотно прилегать» к краям поролона. Если деталь не подходит, отрежьте еще немного поролона. Помните: вы всегда можете отрезать больше пены, но не можете вернуть пену. Если вы разрежете слишком много, вам придется начать заново с новым куском поролона.

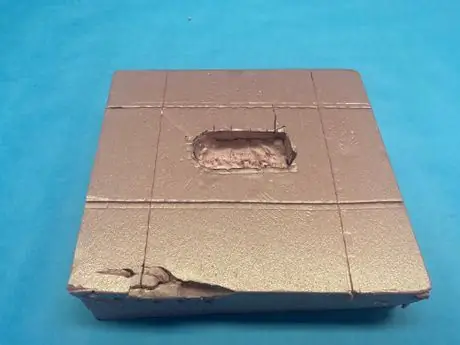

Шаг 6. Удалите излишки пены
Оставив примерно 1 дюйм между прорисованным краем и краем пены, срежьте излишки пены.

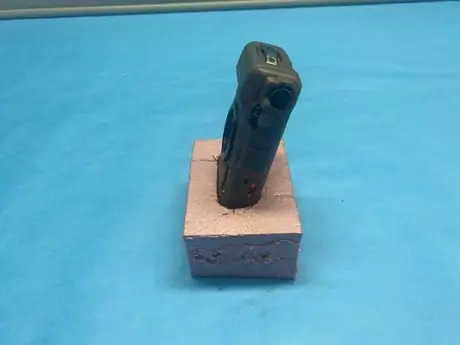

Шаг 7. Убедитесь, что деталь надежно закреплена в пенопласте
Осторожно встряхните и надавите на деталь, чтобы убедиться, что она не перемещается внутри пены.
Метод 2 из 2: крепление клином
Шаг 1. Вырежьте прямоугольный и круглый кусок поролона
Эти детали будут служить опорами для неподвижной части.
- Прямоугольный кусок пенопласта должен быть приблизительно 9 дюймов на 11 дюймов.
-
Круглый кусок пенопласта должен иметь диаметр примерно 9 дюймов.

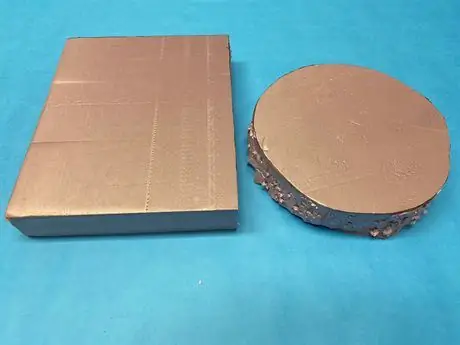

Круглая и прямоугольная пена

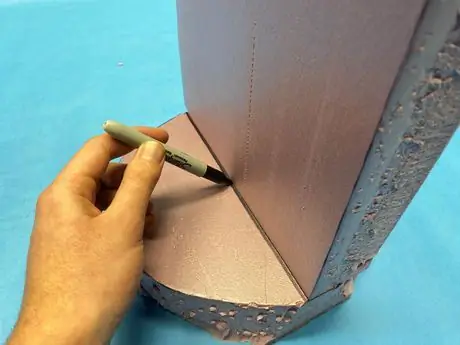

Шаг 2. Нарисуйте прямоугольник 2 на 9 дюймов в верхней части круглого куска пенопласта
Полезный метод - использовать прямоугольный кусок поролона в качестве ориентира

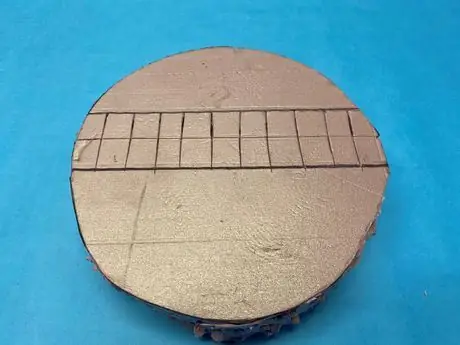

Шаг 3. Вырежьте очерченную область на круглом пенопласте в виде сетки
Сетчатый рисунок позволяет легко удалить излишки пены.

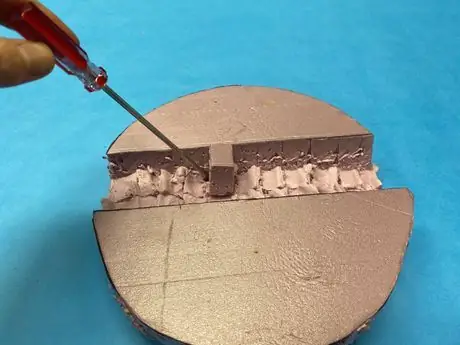

Шаг 4. Удалите кусочки поролона из вырезанной области
Здесь может оказаться полезным использование отвертки с плоским жалом. Используйте плоскую головку, чтобы поддеть куски пены.

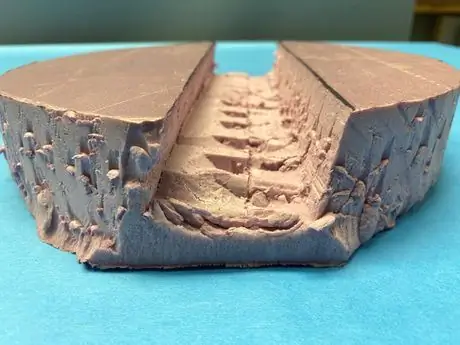

Шаг 5. Подпилите вырезанную основу из круглой поролона
Основание должно быть гладким и относительно плоским.

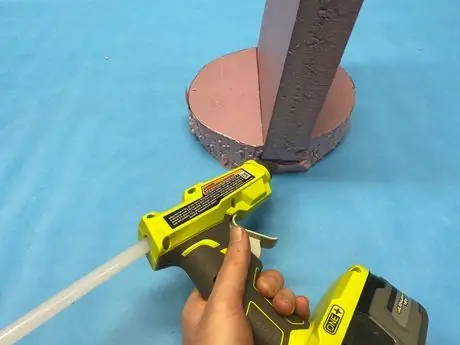

Шаг 6. Приклейте прямоугольный кусок поролона к круглому вырезу из пенопласта
Небольшое количество клея поможет прикрепить два куска поролона друг к другу.

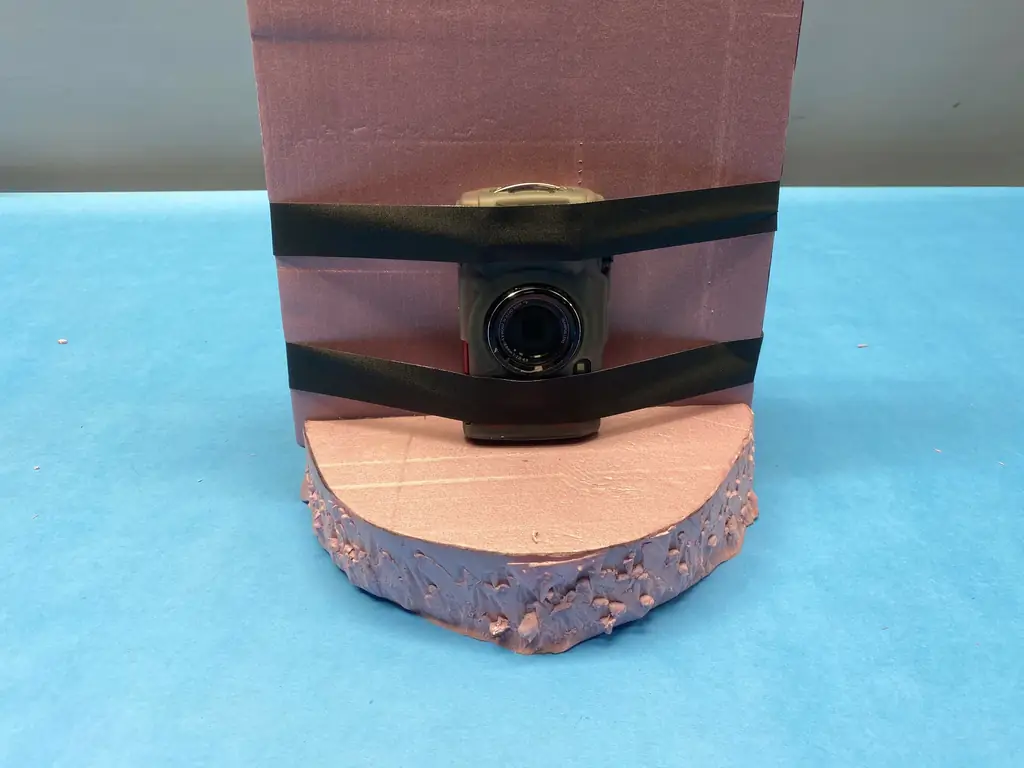

Шаг 7. Прикрепите деталь к клину из пенопласта скотчем
Используйте столько ленты, сколько необходимо. Деталь не должна двигаться при встряхивании или толчке
подсказки
- Нож с керамическим лезвием может помочь снизить риск порезов, сохраняя при этом способность резать чисто.
- Хороший способ определить, надежно ли закреплена деталь в пенопласте, - это «перевернутый тест». Поместите деталь в только что вспененный приспособление, возьмите поролон и переверните поролон вверх дном. Если деталь остается в пенопласте, когда она висит вверх ногами, крепление надежно.
- Если деталь по-прежнему не кажется надежной, попробуйте прорезать пену немного глубже. Иногда более крупные детали нуждаются в большей поддержке.
- Небольшое количество горячего клея может помочь закрепить деталь и гарантировать, что она не будет двигаться в своем приспособлении.
