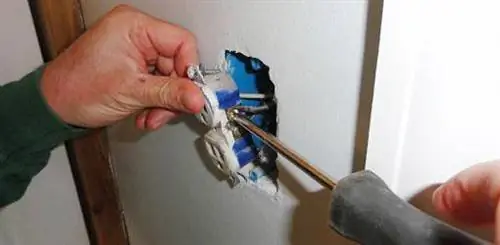

Если электрическая розетка (также известная как розетка) треснула или сломалась, пазы больше не держат вилку плотно или розетка не работает должным образом, ее необходимо заменить. Замена стандартной настенной розетки на 120 вольт - это простой проект своими руками, для которого требуется всего несколько инструментов и некоторые базовые знания о проводке.
Прочитайте пошаговые инструкции по замене электрической розетки в вашем доме.
Выбор розетки
При замене настенной розетки важно использовать правильный тип розетки. Чтобы определить, какая розетка вам нужна, начните с поиска автоматического выключателя, который управляет розеткой, которую вы планируете заменить.
Автоматические выключатели, управляющие освещением и розетками в вашем доме, будут помечены как 15-амперные или 20-амперные. Цепь на 15 ампер подключается проводом меньшего размера 14 калибра, а цепь на 20 ампер использует более толстый провод 12 калибра для работы с большими электрическими нагрузками.
Вооружившись этими знаниями, выберите сосуд, следуя этим правилам:

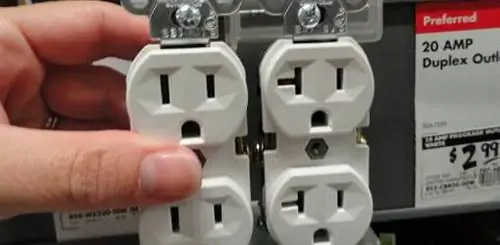

- 15-амперная розетка: Это самые распространенные розетки в домах, со знакомыми двумя разъемами и одной закругленной вилкой с заземлением. Розетка на 15 ампер может быть подключена к автомату на 15 или 20 ампер и проводу 12 или 14 калибра.
- 20-амперная розетка: Эти сверхпрочные розетки чаще используются в коммерческих целях, например, с электроинструментами и больничным оборудованием. Они похожи на 15-амперные розетки, за исключением того, что один из слотов имеет Т-образную форму. 20-амперная розетка ДОЛЖНА быть подключена к 20-амперному выключателю с проводкой 12-го калибра.
- Заземленная или незаземленная розетка: Если в вашем доме есть заземленная проводка (с оголенным или зеленым заземляющим проводом в электрической коробке), используйте заземленную розетку с тремя контактами. Если в вашем доме нет заземленной проводки, как во многих старых домах, вам следует использовать незаземленную розетку с двумя контактами. Подсоединение заземленной розетки к незаземленной проводке небезопасно и вводит в заблуждение, поскольку подразумевает, что цепь заземлена. Чтобы обеспечить защиту от ударов током на незаземленной проводке, вы можете установить розетку типа прерывателя цепи замыкания на землю (GFCI).
Если вы сомневаетесь, возьмите старую емкость с собой в магазин, чтобы получить помощь в покупке такой же емкости на замену.

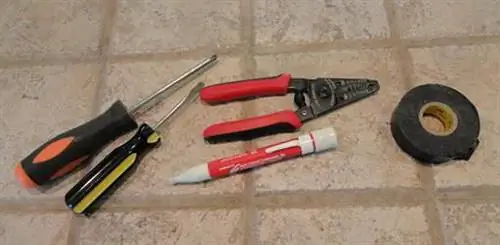

Необходимые инструменты и расходные материалы
Чтобы заменить электрическую розетку, вам потребуются следующие инструменты и расходные материалы:
- Отвертки: Шлицевая и крестообразная.
- Тестер напряжения: Недорогой бесконтактный тестер напряжения.
- Инструменты для зачистки проводов: Пара инструментов для зачистки проводов.
- Изолента: Стандартная черная изолента для обмотки проводов.
- Розетка: Настенная розетка соответствующего типа для вашей электропроводки и электрических потребностей, как определено выше.
- Накладка: Новая накладка на розетку, соответствующая розетке, если требуется замена старой накладки.
Шаг 1: Отключите питание автоматическим выключателем

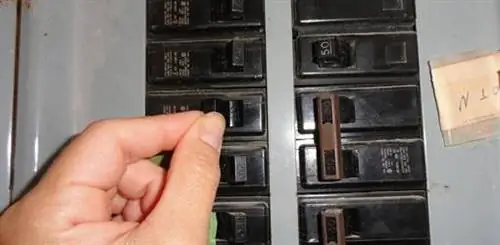

Выключите автоматический выключатель, который питает электрическую розетку, которую вы планируете заменить. Чтобы определить, какой выключатель подходит, подключите к розетке лампу, фен, вентилятор или радиоприемник и включите его. Таким образом, вы сможете увидеть или услышать, как выключится устройство, когда вы щелкнете правым выключателем.
Если вы не знаете, как отключить питание в розетке, включите главный выключатель, чтобы отключить питание во всем доме. В качестве меры предосторожности проверьте обе вилки розетки с помощью тестера напряжения, чтобы убедиться, что розетка не проводит ток, прежде чем продолжить.
Шаг 2: Снимите крышку выпускного отверстия

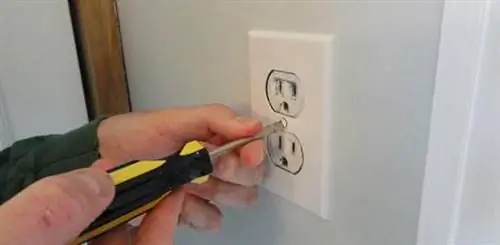

Используйте отвертку, чтобы удалить центральный винт, удерживающий накладку на месте. Если накладка прилипла к стене краской, проведите канцелярским ножом между накладкой и стеной, чтобы прорезать слой краски. Если вы планируете повторно использовать существующую накладку, отложите ее в сторону.

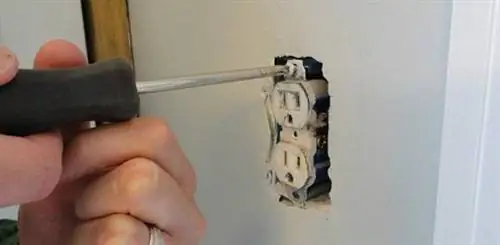

Шаг 3: Открутите старую емкость от коробки

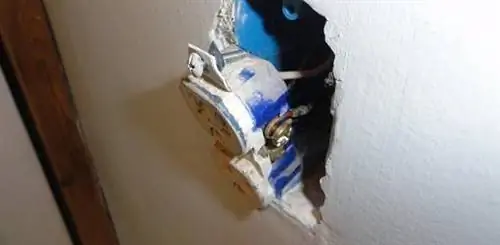

Удалите винты сверху и снизу розетки, которые крепят ее к электрической коробке. Аккуратно вытащите розетку, чтобы обнажить провода. В качестве меры предосторожности проверьте провода с помощью тестера напряжения, чтобы убедиться, что в розетку не поступает ток ни от одного из проводов.
Шаг 4: Проверка проводки розетки
Взгляните на розетку, чтобы понять, как она подключена. Некоторые розетки просто имеют один горячий (черный) провод и один нейтральный (белый) провод. Черный провод должен быть прикреплен к латунному или золотому винту, а белый провод должен быть прикреплен к серебряному винту. Также может быть оголенный или зеленый заземляющий провод, прикрепленный к зеленому заземляющему винту на розетке.
Другие цепи подключаются последовательно от одной к другой, при этом один набор черных и белых проводов ведет к розетке, а другой набор ведет к следующей розетке. Третьи могут быть подключены к отдельным цепям, с совершенно отдельными проводами, питающими каждую из двух розеток, поэтому проверка напряжения так важна.
Если к вашей розетке подходит несколько проводов, используйте кусочки липкой ленты, чтобы отметить, какие провода прикреплены к каким винтам, потому что после того, как вы их отсоедините, будет трудно вспомнить, что куда идет! При сложных соединениях нарисуйте схему или сфотографируйте проводку перед ее отсоединением.
Шаг 5: Отсоедините провода от старой розетки
Ослабьте винты, крепящие провода, и осторожно снимите провода с винтов. Если провода были установлены в задней части розетки с помощью вставных клемм, вставьте маленькую шлицевую отвертку в паз рядом с каждой клеммой, чтобы освободить провод.
Осторожнее с проводами; если они не повреждены, вы можете снова использовать открытые концы. Если концы проводов изношены или сломаны, отрежьте их и снимите оболочку с помощью инструментов для зачистки проводов, чтобы обнажить около 1/2 дюйма оголенного провода.
Сейчас самое время заглянуть внутрь вашей электрической коробки и пропылесосить ее, если она грязная. Если внутри коробки есть какие-либо соединения, проверьте гайки проводов, чтобы убедиться, что они затянуты.

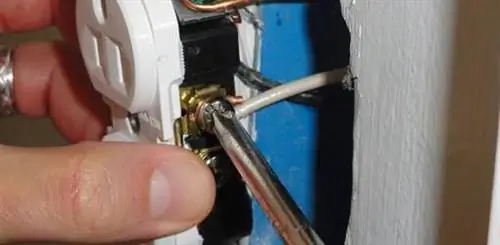

Шаг 6: Подключите провода к новой розетке
Подсоедините черный, белый и заземляющий провода (если они есть) к тем же клеммам на новой розетке, что и на старой. Чтобы использовать крепежные винты, вам нужно использовать игольчатый конец ваших инструментов для зачистки проводов, чтобы согнуть конец каждого провода в крюк, чтобы обернуть вокруг винта.
Согните провод по часовой стрелке (вправо), чтобы он был плотнее натянут на клемму при затягивании винта. Держите крючок маленьким, чтобы вокруг винта не было видно оголенного провода. Наденьте провод на винт и затяните отверткой.

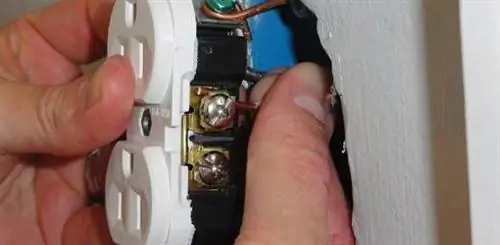

В качестве альтернативы вы можете «подключить провод» к розетке, поместив прямой провод под латунную пластину рядом с винтом, или использовать вставные соединения на задней стороне розетки. Хотя заднюю проводку и вставные соединения проще установить, чем винтовое крепление, они считаются менее безопасными. Не забудьте обрезать оголенный провод при обратной проводке, чтобы оголенный провод не был виден после того, как он вставлен под пластину.
Шаг 7: Прикрепите емкость к коробке
Осторожно вставьте провода и розетку в коробку, не применяя силу. Если розетка не подходит, аккуратно переставьте провода, пока не сможете надежно спрятать их в коробку.
Как смотреть на заземляющую вилку на розетке?
Вопрос о том, устанавливать ли заземленную розетку заземляющей вилкой вверх (как показано на фото выше) или вниз, является предметом споров среди электриков. Некоторые считают, что установка заземляющей вилки вверх безопаснее (поскольку горячие штыри на вилке не обнажатся, если она частично вытащена из розетки), в то время как другие считают, что наибольшую защиту обеспечивает наибольшая защита (поскольку вилка все равно будет заземлена, если ее выдернуть из розетки). свободный). Оба способа считаются приемлемыми согласно строительным нормам.

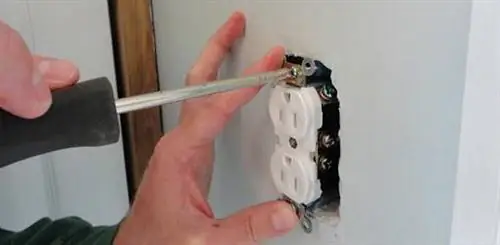

После того, как новая розетка будет установлена, прикрепите ее к распределительной коробке с помощью двух винтов так, чтобы металлические «уши» рядом с винтами сверху и снизу были заподлицо со стеной.
Шаг 8: Установите накладку

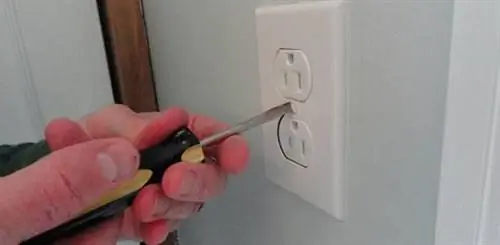

Прикрепите накладку к розетке с помощью центрального винта. Будьте осторожны при затягивании винта крышки. Если розетка была установлена слишком глубоко в стене, затягивание винта может привести к растрескиванию крышки.
Шаг 9: Включите автоматический выключатель

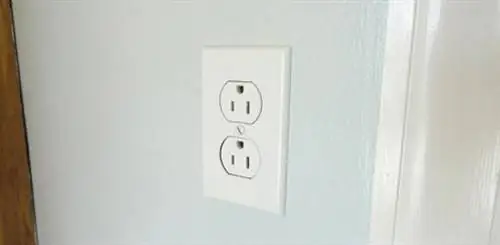

Вновь включите автоматический выключатель, управляющий розеткой, и проверьте розетку. Если это не работает, возможно, у вас плохой контакт или короткое замыкание в проводе. Повторяйте шаги, описанные выше, пока розетка не заработает.
