Прошло почти 20 лет с момента запуска Playstation 2 Slim и восемь лет с момента прекращения производства. Из-за этого трудно найти подержанные консоли по разумной цене, не говоря уже о новых. С возрастом неизбежно возникают проблемы, и одна из наиболее распространенных проблем заключается в том, что и игры, и DVD-диски читаются только иногда или не могут быть прочитаны вообще. В этой статье вы узнаете, как заменить лазерный блок на PS2 slim (модель SCPH-90001).
Шаги

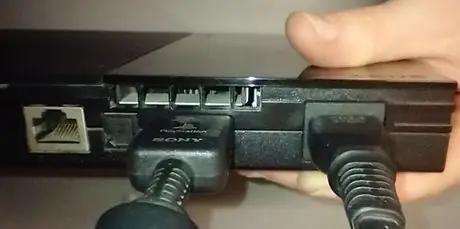

Шаг 1. Отсоедините от консоли все кабели, контроллеры и карты памяти

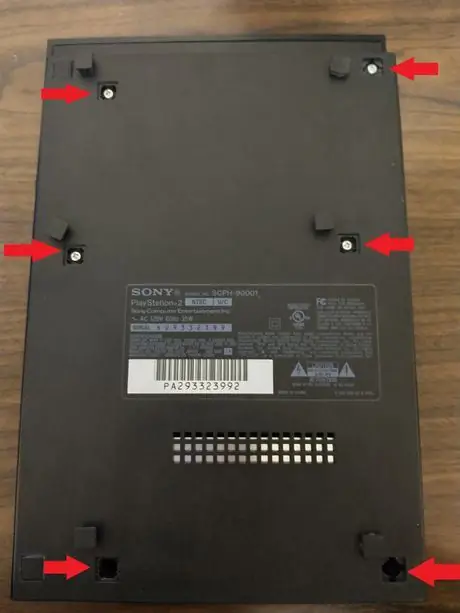

Шаг 2. Переверните PS2 и снимите 6 крышек с винтов
- На одной из крышек винтов будет гарантийная наклейка, которую необходимо удалить, чтобы получить к ней доступ.
- Для снятия крышек можно использовать отвертку с плоской головкой или другой тонкий предмет.

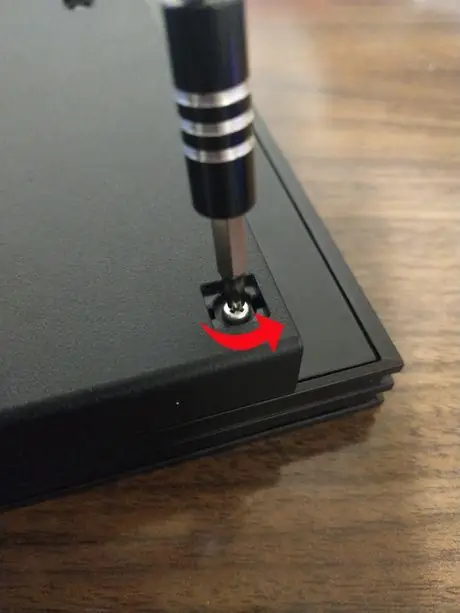

Шаг 3. С помощью отвертки Phillips №1 открутите все 6 винтов
Следите за тем, чтобы ваши винты и крышки для винтов были организованы, так как они легко теряются

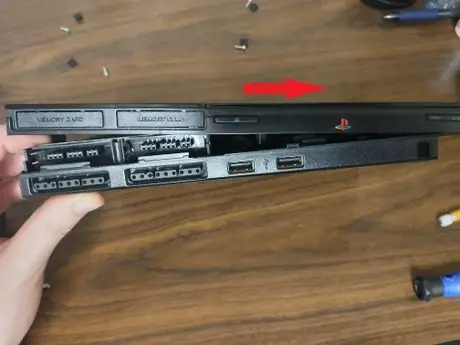

Шаг 4. Снимаем крышку
Расположив PS2 вертикально на рабочей поверхности, осторожно снимите крышку с PS2.
- Если PS2 перевернут, а порт питания направлен к вам, может быть проще потянуть нижнюю часть на себя, чтобы освободить боковую крышку.
- Зажимы на конце, ближайшем к кнопке питания, может быть сложно удалить. Чтобы освободить их, слегка приподнимите верх и сдвиньте вправо (в направлении кнопки включения).

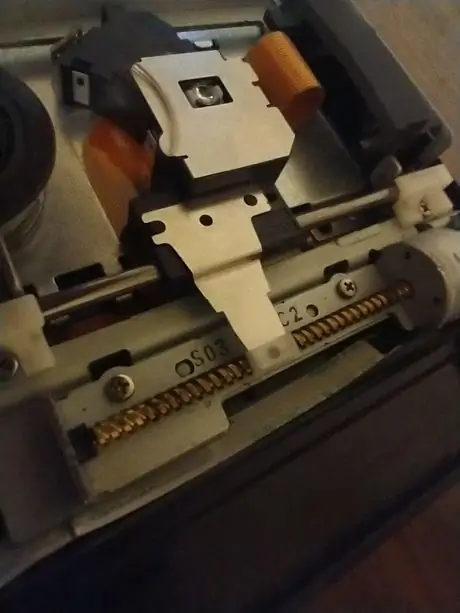

Шаг 5. Отвинтите направляющую лапку

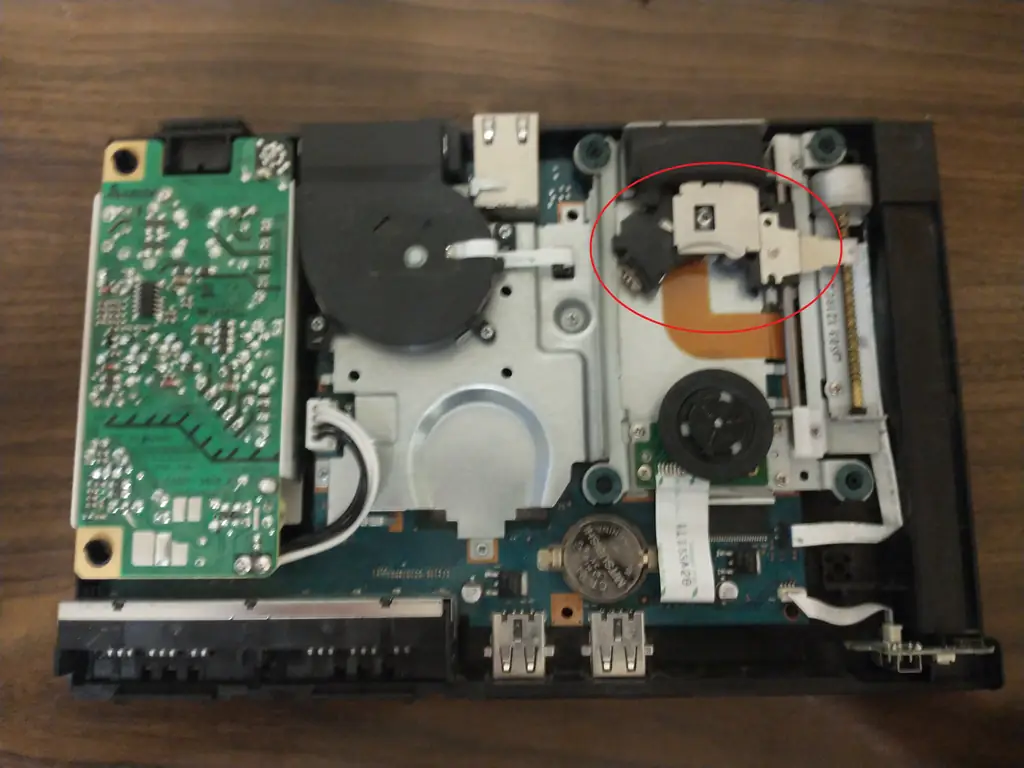

При снятой крышке используйте отвертку Phillips № 00, чтобы открутить направляющий язычок червячной передачи, расположенный в верхней части лазерного блока.

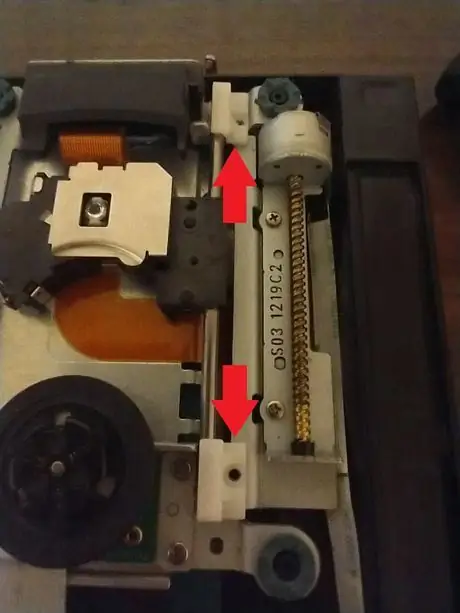

Шаг 6. Снимите две белые скобы, удерживающие направляющую штангу

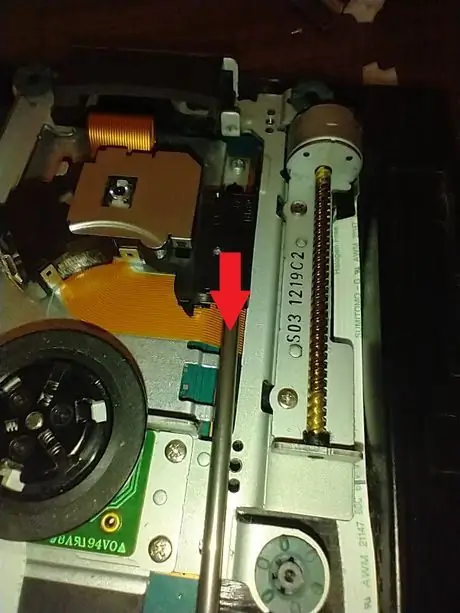

Шаг 7. Осторожно снимите блок лазера с направляющей и снимите направляющий стержень с блока лазера,

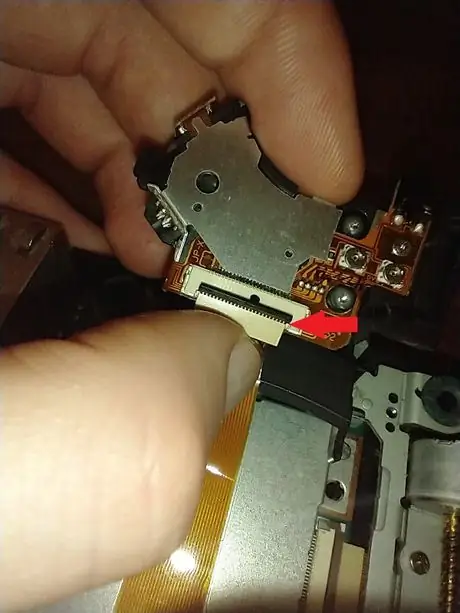

Шаг 8. Переверните блок лазера и очень осторожно поднимите пластиковую деталь, удерживающую ленточный соединитель на месте
- Если все сделать неправильно, вы можете повредить ленточный кабель. Это может полностью вывести из строя дисковод.
- Используйте что-нибудь маленькое, например пинцет, чтобы потянуть зажим на концах.

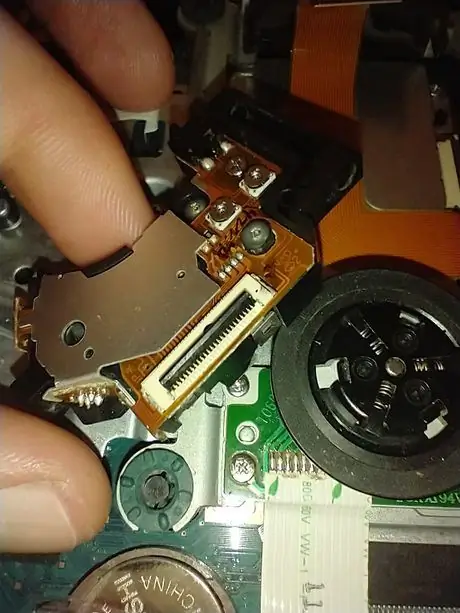

Шаг 9. Освободите ленточный соединитель
Слегка возьмитесь за коннектор ленты двумя пальцами.
Узел лазера теперь должен быть свободен и его можно заменить
Шаг 10. Поднимите пластиковый держатель в месте прорези разъема ленты на вашем новом лазерном узле
Шаг 11. Вставьте соединитель ленты позолоченными концами вниз, осторожно надавив на место с обеих сторон, чтобы убедиться, что он зафиксирован
После закрепления вы можете опустить пластиковый держатель
Шаг 12. Снова вставьте направляющий стержень и снова установите лазерный узел
На левой стороне сборки (сторона, противоположная направляющей штанге) есть выемка, которая должна крепиться к рельсу
Шаг 13. Установите на место кронштейны направляющих стержней, а также направляющую лапку червячной передачи и привинтите их на место
Узел лазера должен быть правильно выровнен на этом этапе, так как все встанет на свои места
Шаг 14. Когда все прикручено, снова прикрепите верхнюю крышку
- Вы услышите щелчок, когда он будет правильно установлен
- Обойдите корпус, убедившись, что все правильно закреплено на месте.
Шаг 15. Снова вставьте винты и затяните их, затем установите крышки винтов
подсказки
- Чтобы отслеживать винты, приготовьте лоток или несколько мисок, чтобы упорядочить их и удерживать в них.
- Работайте в чистом, хорошо освещенном месте, чтобы лучше отслеживать детали.
- Если вы слышите скрежет при воспроизведении диска, возможно, лазерный узел неправильно установлен на место. Чтобы исправить это, разберите консоль при выключенном питании и убедитесь, что выемка находится на направляющей должным образом.
- Если вы не уверены, что нужно заменить блок лазера, используйте изопропиловый спирт с высоким содержанием (90% или выше) на мягком ватном тампоне, чтобы очистить любую грязь или мусор, которые могут быть на линзе. Однако это может быть только временное исправление.
- Требуемые отвертки чаще всего можно найти в наборах прецизионных отверток.
Предупреждения
- Снятие крышки PS2 также означает аннулирование гарантии. Возможно, вы не сможете продать или вернуть свою PS2.
- Не включайте PS2 в разобранном виде, это может привести к поражению электрическим током.
- При работе с лазером никогда не касайтесь линзы, так как это может вызвать неисправимое повреждение лазера. никогда смотрите прямо в лазер, когда он включен, лазеры могут вызвать необратимые травмы глаз.
- Существует несколько версий PS2, таких как SCPH-700XX, SCPH-7500X, SCPH-7700Xa и SCPH-7700Xb, SCPH-7900X и SCPH-9000X. Это руководство может применяться ко всем версиям PS2 slim, однако оно было создано с использованием только SCPH-9000X.
