Как запустить медные линии снабжения

Следуйте этому руководству по установке медных линий водоснабжения, чтобы отремонтировать или заменить линии водоснабжения в вашем доме.

• Общее время: 4 часа
• Уровень мастерства: средний

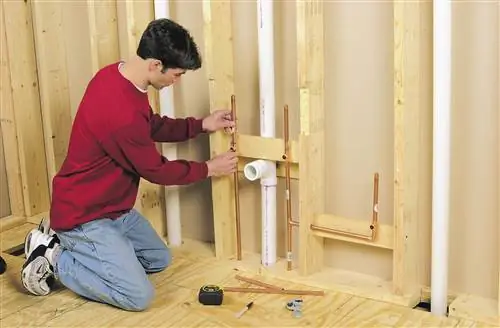

Прокладка линий снабжения - сложная, но важная задача для домовладельца. Хотя поначалу это может показаться пугающим, с правильными инструментами и советами эта работа не требует профессиональной помощи. Следуйте нашим пошаговым инструкциям, чтобы выполнить работу правильно с первого раза!

Медь является предпочтительным материалом для линий снабжения в большинстве регионов, хотя в некоторых регионах разрешен гибкий или жесткий пластик. Прежде чем начать, потренируйтесь резать медные трубы и стыки.

Линии подачи меди обычно прокладывают так, чтобы они не пересекались с водосточными трубами или вентиляционными отверстиями. В большинстве случаев легче сделать горизонтальные прогоны в подвале или подвале. Длинные пробежки и повороты немного снижают давление воды.

Ударогасители (Шаг 3) предотвращают стук при закрытии крана. Медную трубу легко проколоть или помять, поэтому расположите ее в безопасном месте и установите пластины для гвоздей на шпильки, чтобы защитить трубы от случайных гвоздей. Горячая вода всегда слева, холодная справа.

Что вам понадобится

Оборудование/Инструменты

• Дрель
• Биты и удлинители бит
• Пропановая горелка
• Волоконный щит
• Труборез
• Многофункциональная проволочная щетка
• Щипцы для паза
• Столярные инструменты для установки брекетов
• Влажная тряпка

Материалы

• Медные трубы и фитинги
• Флакс
• Припой

Инструкции

1.

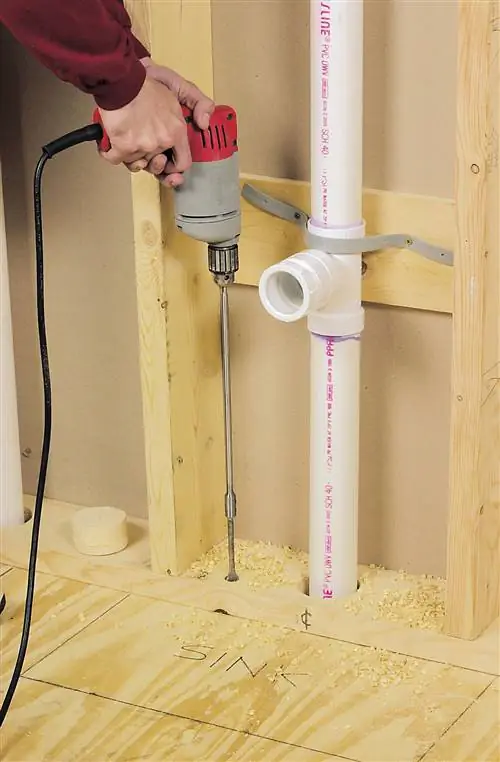

   Просверливание отверстий для медных линий питания

   Проконсультируйтесь с инструкциями производителя по расположению труб для смесителя для душа, раковины и унитаза. Например, смеситель для душа в этом плане требует вертикальных труб на расстоянии 10 дюймов друг от друга. Используйте перочинное сверло, прикрепленное к удлинителю, чтобы просверлить отверстия в центре настенной пластины, если это возможно.

2.

   Установить скобы для линий снабжения

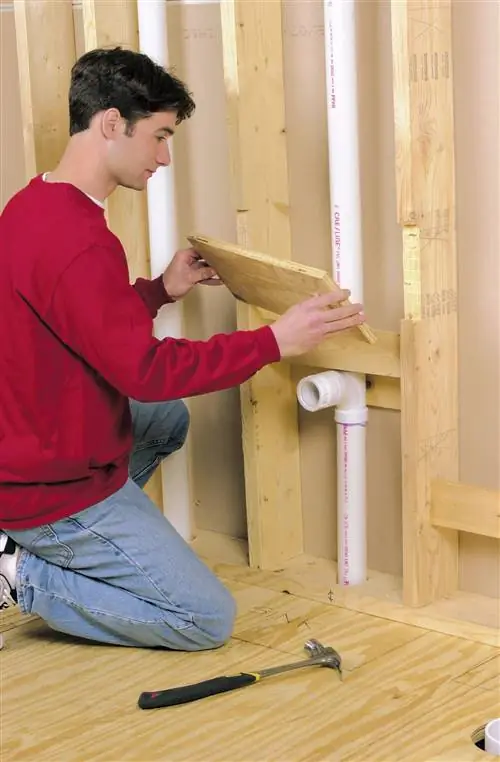

   Установите поперечные скобы, чтобы можно было прочно закрепить трубы. Отрежьте кусочки 2x4 или 1x4, чтобы они плотно прилегали к шпилькам, и прикрепите их, просверлив направляющие отверстия и закрутив винты. Если вы планируете установить раковину на пьедестале, прикрепите фанерную скобу 2x6 или 3/4 дюйма (показана) к ее кронштейну.

3.

   Установить медные линии поставок

   Подключить к существующим медным линиям электроснабжения. Горячие и холодные заглушки обычно находятся на расстоянии от 8 до 10 дюймов друг от друга и от 19 до 23 дюймов над полом; проконсультируйтесь с инструкциями производителя, чтобы быть уверенным. Выход туалета обычно находится на высоте 8 дюймов над полом.

   Сухая сборка раковины и унитаза. Для каждого патрубка используйте тройник, 6-дюймовый отрезок трубы (которую вы отрежете позже) и колпачок для защиты трубы. Установите на каждый молотоуловитель.

4.

   Потешь трубку

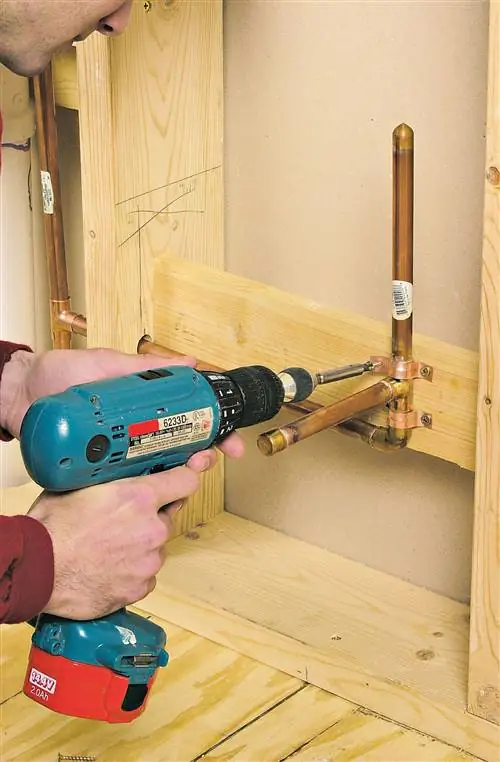

   Пот во всех частях. Закрепите трубы как минимум одним хомутом, а лучше двумя, на каждом ответвлении, как показано на рисунке.

5.



   Прикрепите медный ремешок

   К лицевой стороне штифтов крепится медный ремешок. Трубы вставляются в пазы или отверстия, размер и расстояние между которыми обеспечивают правильное размещение. Трубы можно припаять к хомуту теми же методами, что и для потайных фитингов.

   Угловой локоть обеспечивает наиболее надежное крепление. Если вы его используете, ограничитель удара должен быть соединен с тройником и отводом чуть ниже отвода с загнутым ушком. Вставьте латунный резьбовой ниппель в колено.

6.

   Используйте локти

   Для прокладки медных линий подачи вокруг препятствия, такого как дренажная или вентиляционная труба, используйте четыре колена под углом 45 градусов. Такое расположение обеспечивает более плавный поток воды и меньшую потерю давления воды, чем при использовании колен с углом 90 градусов.

7.

   Вырезать вырезы

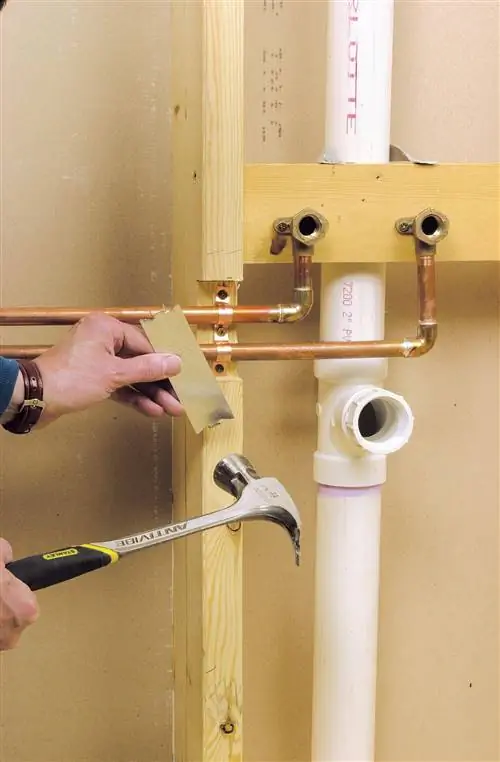

   Другой вариант - вырезать пазы, а не отверстия, и провести медные линии подачи перед вентиляционными трубами. Если вы это сделаете, обязательно установите защитные пластины для гвоздей, иначе трубы могут быть проколоты гвоздем при установке гипсокартона.
