В большинстве систем отопления, вентиляции и кондиционирования воздуха в той или иной форме используются демпферы. Демпферы контролируют направление и объем воздушного потока в воздуховоде для поддержания сбалансированной системы ОВК.
Заслонки бывают нескольких конфигураций, операционных конструкций и функций для управления потоком воздуха вручную или автоматически. Демпферы работают как дверь, которая позволяет, перенаправляет, рассеивает или останавливает поток воздуха в канальной системе ОВК.
Как работают демпферы и зачем они нужны в вашей системе вентиляции и кондиционирования? Что было бы, если бы в вашей системе отопления, вентиляции и кондиционирования воздуха не было заслонок?
Сегодня мы предоставим краткое описание распространенных типов демпферов, встречающихся в типичной системе HVAC, и того, как они помогают вашей системе работать.
Для чего нужны демпферы в системе вентиляции и кондиционирования?
Заслонки позволяют разработчику системы ОВКВ управлять потоком воздуха в канальной системе ОВКВ. Демпферы работают аналогично вращающейся двери или распашной двери, в зависимости от демпфера. В большинстве конфигураций эти заслонки регулируются, что позволяет установщику более точно контролировать поток воздуха.
Некоторые заслонки изменяют направление воздушного потока, а другие просто уменьшают объем воздушного потока, частично закрывая воздуховод. Другие конструкции заслонки, такие как обратная заслонка, не изменяют направление и не уменьшают воздушный поток, а позволяют ему течь только в одном направлении. Регулирующие и балансировочные заслонки используют вращающиеся заслонки для регулирования объема и скорости воздуха в климатической зоне.

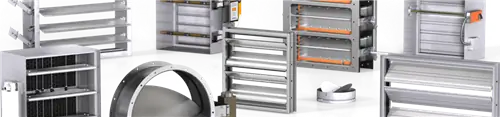

Какие типы демпферов обычно используются в системах отопления, вентиляции и кондиционирования воздуха?
Большинство жилых и легких коммерческих систем ОВКВ включают в себя некоторую комбинацию радиальных, прямоугольных, круглых труб, трубчатых демпферов, заслонок или лопастных демпферов для достижения сбалансированной системы. Для промышленного применения могут потребоваться специально разработанные демпферы, но обычно они выполняют ту же функцию.
Все заслонки делают одно и то же: останавливают, ограничивают или перенаправляют поток воздуха. Большинство из них изготовлены из оцинкованной стали, но в зависимости от применения также используются другие материалы, такие как алюминий и нержавеющая сталь. Каждая конструкция предлагает определенные преимущества, такие как улучшенная герметизация, работа в одном направлении и точное управление потоком воздуха.
Демпферы типа Blade
В заслонках с лопастями используется либо одна вращающаяся лопасть, либо несколько длинных лопастей, которые работают вместе для управления потоком воздуха. Большинство лопастных заслонок имеют круглую, квадратную или прямоугольную форму из-за формы воздуховода. Иногда их называют демпферами воротникового типа. Эти демпферы обычно располагаются рядом с соединением в системе, чтобы изолировать зону или зону.
Гильотинные демпферы
Гильотинные демпферы часто используются, когда система требует наилучшего уплотнения. Демпферы гильотинного типа обычно имеют прокладку, которая скользит по лопастям при закрытии (как гильотина) и создает герметичное уплотнение. Гильотинные заслонки закрываются очень быстро и полезны в чрезвычайных ситуациях, например, быстро предотвращают распространение огня, перекрывая доступ воздуха.

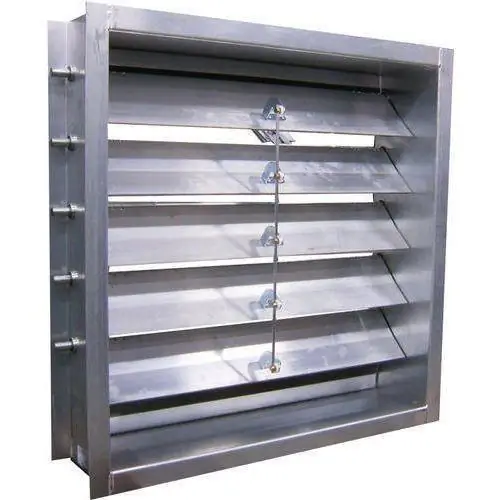

Демпферы затворного типа
Обратные заслонки являются хорошим примером заслонки типа жалюзи. В этой конструкции жалюзи висят прямо вниз под действием силы тяжести, пока сила (например, воздух, толкаемый вентилятором) не заставит ставни открыться. Когда подача принудительного воздуха прекращается, жалюзи снова закрываются. Поскольку каждая заслонка немного выступает за другую, расположенную под ней, воздух будет течь только в направлении действия силы.
Демпферы радиального типа
В демпферах радиального типа используется более одной вращающейся лопасти для обеспечения очень точного управления воздушным потоком. Радиальные заслонки открываются, как разложенная веером колода игральных карт, позволяя дизайнеру точно распределять и контролировать воздушный поток. Демпферы радиального типа имеют отверстия и пазы в определенных местах на лопастях, чтобы максимизировать эффективность и результативность.
Заслонки прямоугольного типа
В амортизаторах прямоугольного типа обычно используются плоские лопасти, которые вращаются вокруг центральной ступицы, подобно балансировочным амортизаторам. В системе HVAC вы можете найти прямоугольную заслонку в виде напольного или настенного регистра. Часто ползунок используется для открытия или закрытия створок заслонки, чтобы контролировать поток воздуха в комнату.
Демпферы с круглыми трубками
Демпферы с круглыми трубками обычно длиннее обычных демпферов с воротником и часто представляют собой автономные блоки. Демпферы в виде круглых труб обычно заменяют короткую секцию гибкого воздуховода на короткую жесткую секцию (менее 24 дюймов) и содержат заслонку и органы управления. Демпферы в виде круглых труб обычно вставляются по мере необходимости после того, как система заработает.
Как работают демпферы?
Заслонки могут управляться вручную или автоматически, в зависимости от области применения и использования системы. Например, в большинстве жилых систем будут использоваться лопастные заслонки с ручным управлением. Демпферы лопастного типа обычно регулируются только один раз, поскольку системные требования вряд ли изменятся.
В большинстве случаев установщик настраивает и настраивает блейд при первоначальной установке, хотя в дальнейшем его можно изменить.
Другие системы HVAC требуют большего контроля и могут включать в себя вентиляционные камеры, требующие ограничения воздушного потока. Часто эти заслонки автоматически регулируются на основе заданных значений температуры и объема и управляются системой и термостатом. В этой конфигурации распространены демпферы радиального типа из-за их больших возможностей управления.

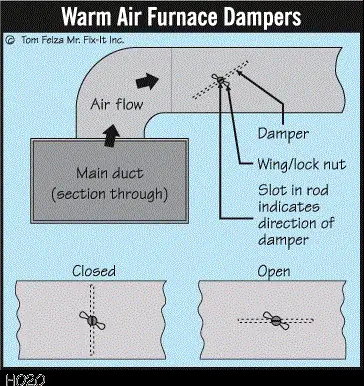

Заслонки HVAC с ручным управлением
Большинство заслонок HVAC будут лопастными, расположенными внутри манжеты воздуховода. Лопасть, которая чуть меньше диаметра воздуховода, крутится как вращающаяся дверь. Фиксирующая регулировочная рукоятка выходит за пределы воздуховода, позволяя установщику ограничивать или разрешать поток воздуха по мере необходимости. В большинстве систем, если ручка параллельна воздуховоду, заслонка полностью открыта.
Некоторые амортизаторы необходимо периодически регулировать, но не постоянно. Часто эти заслонки управляются вручную через тросовую систему. Механические приводы, открывающие и закрывающие заслонку, управляются с помощью этих тросовых систем, которые очень надежны и редко требуют обслуживания.
Иногда в соответствии с проектными требованиями воздуховоды располагаются не в идеальном месте, поэтому для регулировки заслонок требуется перемещение или демонтаж других компонентов. В этих случаях механические приводы чрезвычайно полезны, поскольку они экономят время и усилия, необходимые для простого доступа к переключателю. Эти механические приводы очень надежны и редко нуждаются в обслуживании.
Автоматические заслонки HVAC
Как упоминалось ранее, некоторые заслонки управляются автоматически с помощью электрических переключателей и приводов. Автоматические заслонки, как правило, используются в сложных конструкциях ОВиК, где для сбалансированной системы требуется больший контроль в отдельных зонах. Автоматические заслонки также распространены в местах, к которым трудно получить доступ вручную, например, на очень низком чердаке.
Некоторые новые конструкции демпферов HVAC используют беспроводную технологию. В качестве ответа на ручные демпферы, требующие периодической регулировки, эти демпферы управляются дистанционно. Каждая заслонка оснащена беспроводным приемником и передатчиком, который получает команды с центрального терминала. Беспроводные заслонки можно дооснастить для замены ручных заслонок, доступ к которым затруднен.
Для чего используются демпферы в системе вентиляции и кондиционирования?
Управляющие заслонки
Управляющие заслонки используются для остановки, разрешения или смешивания воздушного потока путем регулировки вращающихся лопастей внутри заслонки. Регулирующие заслонки часто управляются термостатом или пультом дистанционного управления, чтобы остановить воздушный поток, полностью разрешить воздушный поток или смешать отдельные воздушные потоки в различных соотношениях. В большинстве конфигураций регулирующая заслонка предназначена для автоматического открытия и закрытия для контроля объема и давления воздуха.
Балансировочные демпферы
Балансировочные заслонки аналогичны регулирующим заслонкам тем, что они одновременно открывают и закрывают несколько лопастей, ограничивая поток воздуха. Балансировочные демпферы обычно используются между двумя соседними помещениями, где одно из них получает большее давление воздуха, чем другое. Балансировочные демпферы обычно настраиваются установщиком и постоянно фиксируются в этом положении, но их можно отрегулировать заново.
В чем разница между балансировочным демпфером и регулирующим демпфером?
Управляющие заслонки и балансировочные заслонки легко спутать друг с другом, потому что они выглядят одинаково и выполняют схожие функции. Важно знать разницу, потому что они не обязательно взаимозаменяемы.
Балансировочные демпферы имеют параллельные лопасти
Балансировочные демпферы предназначены для того, чтобы препятствовать воздушному потоку с одной стороны демпфера и усиливать его с другой. Балансировочные демпферы обычно имеют три или четыре параллельных лопасти, которые движутся одновременно в одном направлении. Большинство лопастей балансировочного демпфера вращаются вокруг центрального штифта и могут поворачиваться почти на 180 градусов в любом направлении.

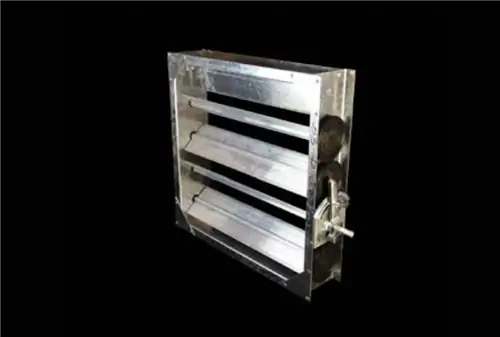

Регулирующие заслонки имеют противоположные лопасти
В регулирующих заслонках, однако, используются противоположные лопасти, которые плотно прилегают друг к другу, а не параллельны. Каждое лезвие вращается в направлении, противоположном соседнему лезвию, которое оказывает давление на уплотнение с обоих направлений. В отличие от балансировочных заслонок регулирующие заслонки либо полностью открыты, либо полностью закрыты, но не частично открыты.
Заслонки обратного потока
Обратные клапаны широко распространены в жилых домах, а не только в системе отопления, вентиляции и кондиционирования воздуха. Обратные заслонки позволяют воздуху двигаться только в одном направлении, поэтому они также используются в вентиляторах для ванных комнат, вытяжках и вентиляционных отверстиях сушилок. Обратные заслонки позволяют отработанному воздуху выходить из дома, но давление наружного воздуха не позволяет обратной заслонке открываться в обратном направлении.
В обратных заслонках используются жалюзи, которые под действием силы тяжести висят в закрытом положении до тех пор, пока их не вытолкнет давление воздуха со стороны дома. Вентиляторы для ванных комнат, вытяжные вентиляторы и вытяжные вентиляторы сушилки заставляют эти жалюзи открываться, позволяя воздуху выходить. Когда давление воздуха сбрасывается, гравитация автоматически закрывает лопасти обратного клапана.
Промышленные демпферы

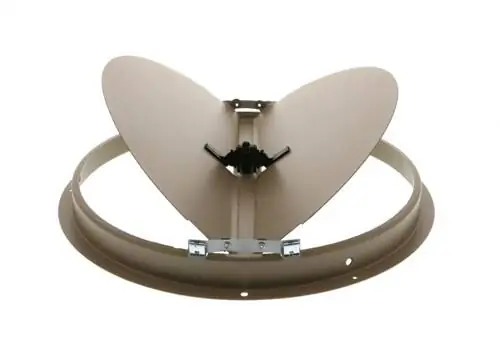

Демпфер бабочки
Промышленные системы отопления, вентиляции и кондиционирования воздуха иногда требуют сложного управления воздушным потоком из-за больших размеров конструкции. Например, нагретый воздух, перемещающийся на большие расстояния по воздуховодам, может охладиться до того, как достигнет пункта назначения. Дроссельные заслонки обычно используются в промышленности, чтобы обеспечить больший контроль над утечкой и потоком воздуха для решения этой проблемы.
Дроссельные заслонки, как правило, лучше всего работают в круглых воздуховодах, поскольку в них используется плоская круглая металлическая пластина. Лезвие вращается вокруг ступицы, как стрелки на часах, чтобы регулировать воздушный поток. На лезвиях имеются выемки, напоминающие крылья бабочки, отсюда и название. Дроссельные заслонки обычно используются не только для управления потоком воздуха, но и других газов.
Впускной лопастной демпфер
Впускные лопастные заслонки обычно используются в промышленности, обычно вблизи воздухозаборника. В большинстве случаев демпферы впускных лопастей используются для точного управления воздушным потоком и давлением воздуха со стороны впуска нагнетательного вентилятора. Впускные лопастные заслонки уникальны тем, что угол атаки лопастей регулируется.
Как и лопасти на вертолете, лопасти на входном лопастном демпфере можно поворачивать на месте, чтобы обеспечить больший или меньший поток воздуха. Впускные лопастные заслонки обычно имеют круглую форму и доступны как в жилом, так и в промышленном исполнении.
Многозональные демпферы
Многозональные заслонки - это заслонки с электрическим управлением, которые можно либо запрограммировать на определенное состояние, либо настроить по мере необходимости системой. Многие системы ОВКВ разделены на зоны управления, что обычно означает помещения с выделенными воздуховодами. Каждая комната будет иметь свой воздуховод, а значит, ее можно считать зоной.
Подобно системе безопасности, каждая зона HVAC будет управляемой и программируемой, обеспечивая более постоянный поток воздуха и давление. Многозонные заслонки HVAC можно использовать в сочетании с другими заслонками, такими как обратная тяга и регулирующие заслонки, чтобы создать наиболее эффективный путь воздушного потока. Многозонные заслонки часто постоянно контролируются системой и термостатом.
