Плотницкий угольник - незаменимый инструмент для каркасных, кровельных и лестничных работ.

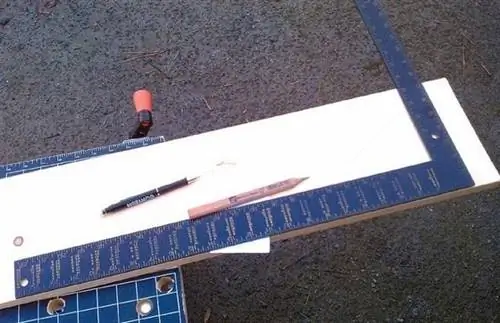

Каждый раз, когда я беру в руки столярный угольник, он кажется мне знакомым. Это один из практичных, существенных инструментов, которые всегда готовы приступить к работе.
Сделанный из плоской стали или алюминия, столярный угольник на самом деле имеет форму буквы L. Сегодняшняя стандартная модель имеет размеры двадцать четыре дюйма на шестнадцать дюймов. Тем не менее, плоский угольник, стропильный угольник, строительный угольник и кровельный угольник, другие названия, под которыми известен этот инструмент, иногда можно найти и в других размерах, включая двенадцать на восемь дюймов или двадцать четыре на восемнадцать дюймов.
В ссылках на квадраты в начале девятнадцатого века обычно используется размер восемнадцать на двенадцать дюймов, но этот инструмент существует уже несколько столетий. Он использовался в Европе задолго до того, как был впервые запатентован в этой стране в 1819 году неким Сайласом Хоузом, кузнецом из Южного Шафтсбери, штат Вермонт.
Наиболее распространенное использование каркасного угольника, как следует из его названия, - это разметка и разметка шаблонов при выполнении каркасных, кровельных и лестничных работ. Столярный угольник также можно использовать в качестве линейки для определения плоскостности поверхности. В мастерской это удобно для маркировки отрезных работ на широком припуске. На самом деле у квадрата так много применений, что к новой модели обычно прилагается буклет с перечислением ее применений.
Более длинная часть квадрата шириной два дюйма - это лезвие. Более короткая ножка называется языком, и ее ширина составляет полтора дюйма. Внешний угол, где лезвие и язык соединяются, является пяткой. Плоская поверхность, на которой нанесены размеры, является лицевой стороной; его обратная сторона известна как оборотная сторона.
Калибровка квадрата зависит от его возраста и цели, для которой инструмент был предназначен. Ранние модели ручной работы, как правило, имели меньше маркировки, нанесенной или нанесенной тушью на поверхность; квадраты более позднего заводского изготовления могут иметь другую калибровку и таблицы, выбитые на их лицевой стороне. Практически все квадраты размечены в дюймах и долях дюйма, обычно до восьмых долей дюйма. Маркировка на лицевой стороне стропильного квадрата, вероятно, будет включать в себя стропильную таблицу, которая позволит вам рассчитать пропорциональную длину стропила, как только вы узнаете его подъем и длину. На обратной стороне также может быть таблица размеров досок Essex, которая позволит вам рассчитать длину досок, учитывая длину и ширину ложи.
Имейте также в виду, что размеры на обратной стороне стропильного квадрата могут быть в двенадцатых долях (для уменьшения масштаба в футах до долей дюйма) и десятых долях дюйма (для десятичных вычислений).
Квадрат плотника - обманчивый инструмент. Выглядит просто - это линейка с локтем, линейка, которая поворачивает угол. И все же это гораздо больше, потому что он может служить сложным арифметическим справочником по многим сложностям планировки деревянного каркасного дома.
