Комбинированный угольник - это единый инструмент, но он достаточно универсален, чтобы его можно было использовать для всех видов разметки, измерения и выравнивания. Изучите различные варианты, чтобы выбрать лучший комбинированный квадрат для своей мастерской.
Мы можем получать доход от продуктов, доступных на этой странице, и участвовать в партнерских программах.
Среди большого разнообразия доступных измерительных инструментов комбинированный угольник, возможно, является наиболее универсальным. Он может не только измерять длину и глубину, но и проверять прямоугольные и 45-градусные углы. Кроме того, большинство квадратов также включают в себя простой пузырьковый уровень.
Правильно подобранный комбинированный угольник может заменить несколько инструментов, которые часто считаются незаменимыми для энтузиастов деревообработки. Он занимает ценное место в наборе инструментов любителей DIY, ремонтников и подрядчиков.
Доступно множество моделей, что может затруднить выбор единственной наилучшей комбинации. Следующее руководство подробно описывает их характеристики и должно облегчить выбор правильного инструмента.
- ЛУЧШИЙ ОБЩИЙ ОБЪЕМ: Starrett-11H-12-4R Combination Square
- ЗАНИМАЮЩЕЕ МЕСТО: Комбинированный квадрат Irwin Tools, металлический корпус, 12″
- ЛУЧШАЯ ОТДАЧА: Мистер Пен - Комбинированный квадрат, 12-дюймовый комбинированный квадрат
- ЛУЧШИЙ КОМПАКТ: IRWIN Tools Комбинированный квадрат, металлический корпус, 6 дюймов
- ВЫБОР ДЛЯ ОБНОВЛЕНИЯ: iGaging Premium 4-компонентный 12-дюймовый комбинированный квадрат 4R
- НАБОР ЛУЧШИХ РАЗМЕТОК: Набор инструментов для стропильного угольника WORKPRO и комбинированного угольника
- ЛУЧШИЙ Сделай сам: TICOFTECH 12-дюймовый комбинированный квадратный, дюймовый/метрический
- ЛУЧШИЙ БОЛЬШОЙ КОМПЛЕКТ: iGaging Combination Square Premium 2-Piece 24″ 4R
- ПОЧЕТНОЕ НАЗВАНИЕ: Swanson Tool TC134 16-дюймовый комбинированный квадрат
- ТАКЖЕ УЧИТЫВАЙТЕ: Johnson Level & Tool 12-дюймовый металлический комбинированный угольник
Что следует учитывать при выборе лучшего комбинированного квадрата
Комбинированные угольники изготавливаются из различных материалов, разных размеров и с различными характеристиками. Некоторые из них разработаны как инструменты общего назначения, а другие предназначены для более детальных инженерных задач. В следующем руководстве исследуются все ключевые проблемы и обсуждается, как использовать инструмент.
Размер и точность
В комбинированном квадрате размер обычно относится к длине секции линейки, которая называется «лезвием». Лезвия могут иметь диаметр от 4 дюймов в самых маленьких моделях до 24 дюймов в самых больших.
В то время как 4-дюймовый комбинированный угольник компактен и его легко убрать в ящик для инструментов, более длинное лезвие предпочтительнее при проверке на угольник или при раскладке. 12-дюймовый комбинированный квадрат, вероятно, самый практичный размер для общего использования, является самым популярным. Доступны модели большего размера.
Точность зависит как от материала инструмента, так и от технологии изготовления. Также обратите внимание на деления на лезвии. Самый подробный называется «4R», что означает, что он имеет маркировку с делениями 1/8 дюйма, 1/16 дюйма, 1/32 дюйма и 1/64 дюйма. Более дешевые модели могут быть не такими точными. Другие модели включают в себя лезвия 10R с маркировкой 1/10 дюйма, метрические модели и комбинации дюймов/метров.
Лезвия маркируются по-разному. На недорогих инструментах лезвие штампуется из листового металла, а маркировка создается тем же пуансоном, что часто приводит к слегка нечеткой маркировке. Другие маркировки нанесены краской, и со временем они могут изнашиваться, что затрудняет чтение шкалы. На лучших комбинированных квадратах маркировка выгравирована на станке, в результате чего линии становятся более четкими, что помогает обеспечить большую точность.
Материал
Лезвия обычно изготавливаются из закаленной или нержавеющей стали. Первый очень прочный, но за ним нужно правильно ухаживать, чтобы избежать ржавчины. Чтобы предотвратить ржавчину, некоторые комбинированные квадраты также покрыты хромом. Хотя нержавеющая сталь очень прочная, она немного менее прочна и устойчива к коррозии. Толщина лезвия также может значительно варьироваться. Небольшой изгиб вряд ли вызовет проблемы при обычных столярных работах, но он нежелателен для заготовок, требующих высокой точности, например, в инженерных приложениях.
Головка может быть изготовлена из пластика (часто из ударопрочного полистирола), литого под давлением цинка или чугуна. Производство пластиковых головок стоит недорого, что снижает цену комбинированного угольника. Однако тепло может вызвать деформацию, а опорные поверхности - области под углом 90 или 45 градусов, где угольник упирается в заготовку, - легко повреждаются.
Цинковый литой под давлением значительно прочнее и не ржавеет, а его опорные поверхности поддаются точной механической обработке. Он стоит дороже пластика, поэтому его выбирают для большинства комбинированных квадратных головок. Чугун - это материал премиум-класса, предназначенный для самых лучших комбинированных устройств. Несмотря на то, что он тяжелый и требует тщательного обслуживания для предотвращения коррозии, он обладает непревзойденной долговечностью и может подвергаться механической обработке с очень малыми допусками.
Стальной стопорный болт (часто с латунной ручкой) входит в канавку на задней части лезвия. Он удерживает их вместе, позволяя им легко скользить при ослаблении. Обычно прилагается небольшая чертилка из закаленной стали, полезная для маркировки металла, хотя карандаш лучше подходит для дерева. Многие квадраты содержат пузырек для проверки уровня, обычно заключенный в пластиковый флакон.
Универсальность
Используйте комбинированный угольник для решения широкого круга задач по измерению и маркировке как в мастерской, так и на стройплощадке. Лезвие можно снять и использовать как линейку. Используйте пузырьковый уровень для проверки выравнивания, например, при установке дверных коробок или возведении перегородок.
Сделайте угольник более универсальным, используя сменные головки, которые часто входят в комбинированные наборы из четырех предметов. Наряду с лезвием и стандартной головкой центральный искатель позволяет легко находить середину круглых или цилиндрических объектов. Головка транспортира позволяет устанавливать лезвие под любым углом от 0 до 180 градусов.
Приложения
Комбинированные угольники самого высокого качества оснащены чугунными головками с точно отшлифованными опорными поверхностями и лезвиями с прецизионной гравировкой. Дорогие инструменты, они обычно предназначены для машиностроительных мастерских.
На другом конце шкалы многие комбинированные угольники идеально подходят для различных целей, связанных с рукоделием. Если они повреждены, замена относительно доступна.
Между этими крайностями есть множество комбинированных квадратов разного размера, предназначенных для ремонтников, мебельщиков, сварщиков, любителей и многих других.
Наши лучшие подборки
В следующем разделе приведены примеры из реального мира для всего диапазона доступных комбинаций квадратов. Каждый из них был выбран за свои превосходные характеристики в своей категории. Список включает различные варианты цен, размеров и материалов.
Лучший результат

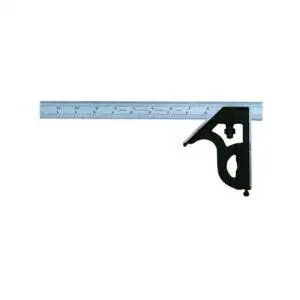

Starrett-11H-12-4R Комбинированный квадрат
12-дюймовый комбинированный квадрат Starrett изготовлен и изготовлен в соответствии с высокими стандартами. Лезвие изготовлено из закаленной закаленной стали, поэтому оно прочное, но не хрупкое. Маркировка выгравирована на поверхности, поэтому она не стирается. Для градуировки используются шкалы 4R. Реверсивный стопорный болт позволяет пользователю переключать лезвие, не снимая гайку.
Головка изготовлена из чугуна с черным антикоррозионным покрытием. Мелко отшлифованные опорные поверхности помогают обеспечить точные углы. В комплект входят чертилка и пузырьковый уровень.
Starrett, хотя и требует значительных инвестиций, является точным инструментом и, вероятно, больше подходит для инженеров, чем для пользователей-любителей или подрядчиков.
Второе место

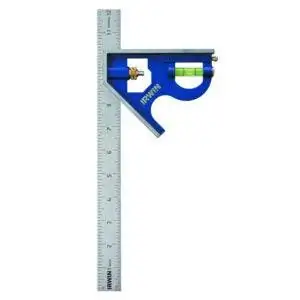

Irwin Tools Комбинированный квадрат, металлический корпус, 12 дюймов
Этот 12-дюймовый комбинированный квадрат Irwin не только популярен, хорошо сделан и точен, но и имеет конкурентоспособную цену.
Лезвие из нержавеющей стали с четкими четко выгравированными шкалами 4R. Литой под давлением цинковый корпус устойчив к коррозии и окрашен в фирменный синий цвет Irwin. Пузырьковый уровень свободен, поэтому показания легко снимать. Рядом с ним сидит писец.
Лучшее соотношение цены и качества

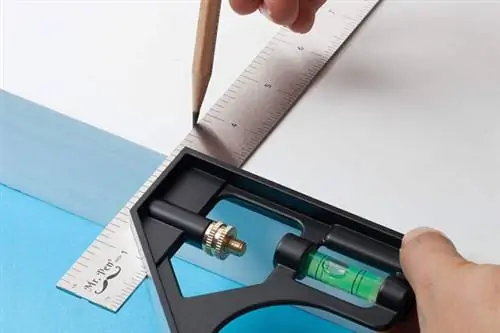

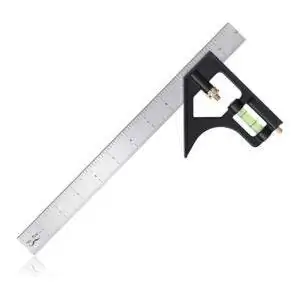

Мистер. Ручка-комбинированный квадрат, 12-дюймовый комбинированный квадрат
12-дюймовый комбинированный угольник Mr. Pen оснащен коррозионностойкой литой цинковой головкой. Клинок из нержавеющей стали с четкой маркировкой. Хотя деления уменьшаются только до 1/32 дюйма, он также имеет сантиметровую шкалу с сегментами в 1 миллиметр (1/10 сантиметра). В комплект входят чертилка и пузырьковый уровень.
Лезвие немного тонкое, как и литая головка, поэтому оно может быть не таким долговечным, как инструмент более высокого качества. Тем не менее, цена настолько низка, что замена вполне доступна.
Лучший компакт

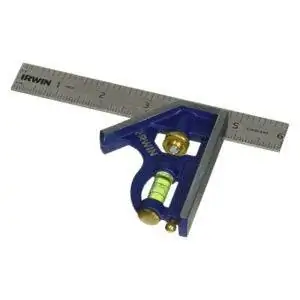

IRWIN Tools Комбинированный квадрат, металлический корпус, 6 дюймов
Для выполнения измерений или проверки углов в ограниченном пространстве 6-дюймовый комбинированный угольник Irwin предлагает решение. Лезвие изготовлено из прочной, устойчивой к ржавчине нержавеющей стали с легко читаемой маркировкой, выгравированной на поверхности. Деления только в 1/8-дюймовых и 1/16-дюймовых сегментах, но обратная сторона лезвия имеет метрическую шкалу в 1-миллиметровых делениях.
Голова представляет собой отлитый под давлением цинковый блок, который удобно лежит в руке и оснащен пузырьковым уровнем и чертилкой.
Выбор улучшений

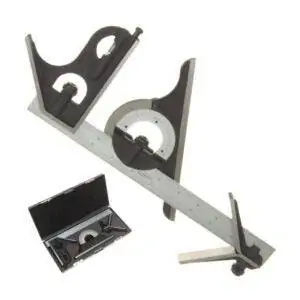

iGaging Premium 4-компонентный 12-дюймовый комбинированный квадрат 4R
12-дюймовое лезвие из нержавеющей стали с выгравированными на машине делениями 1/8 дюйма, 1/16 дюйма, 1/32 дюйма и 1/64 дюйма 4R находится в центре комбинированный квадрат iGaging из четырех частей. Подобные тонкие маркировки обычно указывают на прецизионный инструмент.
В комплект входят три литые под давлением цинковые головки, в том числе стандартная головка с типичным пузырем и чертилкой; центрирующая головка с губками под углом 90 градусов для опоры на кромку круглой или цилиндрической заготовки; и, наконец, реверсивная головка транспортира, которая регулируется на 180 градусов. Он поставляется в хорошо организованном футляре.
Лучший набор разметки

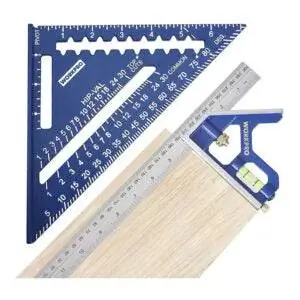

WORKPRO Набор инструментов для угольника и комбинированного угольника
Комбинированный угольник WORKPRO оснащен лезвием из нержавеющей стали с нанесенными травлением делениями 1/32 дюйма и 1 миллиметр. Головка из прочного литого под давлением цинка с пузырьковым уровнем и чертилкой в комплекте.
Комбинированный угольник очень универсален, но для быстрой разметки многие профессиональные плотники используют стропильный угольник (также называемый «скоростной» угольник). Этот инструмент содержит множество стандартных промежутков и углов, предварительно вырезанных в нем, с прорезями, предназначенными для карандаша плотника, чтобы поместиться в каждом.
Стропильный квадрат WORKPRO изготовлен из алюминия толщиной 13/64 дюйма. 7/8-дюймовый упор также можно использовать в качестве направляющей для циркулярной пилы при поперечной распиловке пиломатериалов.
Лучший DIY

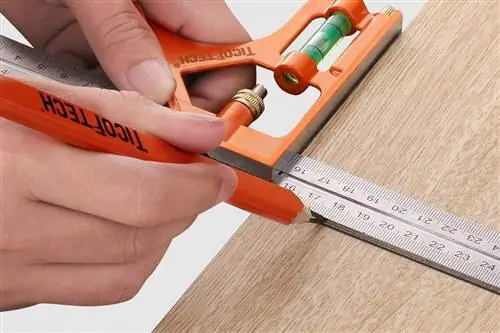

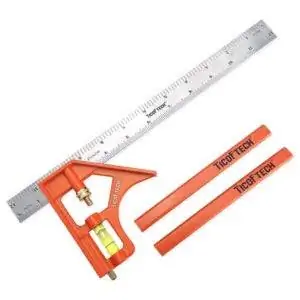

TICOFTECH 12-дюймовый комбинированный квадратный, дюймовый/метрический
Хотя система маркировки 4R популярна для прецизионных комбинированных инструментов, многим пользователям, работающим в домашних условиях, не требуется возможность измерения и маркировки с точностью до 1/64 дюйма.
Со шкалой 1/8 дюйма и 1/16 дюйма с одной стороны и 1 миллиметром с другой легко читаемое лезвие TICOFTECH подходит для большинства домашних мастеров по дереву или домашних мастеров. Он изготовлен из закаленной стали, которая более прочна, чем хромированная сталь. Головка отлита под давлением из цинка с обычным пузырем и чертилкой.
Разметчик может делать четкие отметки на листовом металле, но не на дереве. Острие как бы впивается в текстуру дерева, и создать четкую прямую линию довольно сложно. Вместо этого столяры обычно используют карандаш, поэтому в комплект поставки TICOFTECH входят два столярных карандаша.
Лучший крупный макет
iGaging Combination Square Premium, 2-компонентный, 24 дюйма, 4R
Производственные стандарты, которые iGaging использует при изготовлении своих 24-дюймовых комбинированных квадратов, помогают обеспечить точное измерение и маркировку более крупных проектов.
Лезвие, изготовленное из коррозионностойкой нержавеющей стали, использует систему маркировки 4R, выгравированную лазером, чтобы обеспечить жесткие допуски, необходимые для точных измерений. Толстая литая под давлением цинковая головка обеспечивает прочную опору и включает в себя пузырьковый уровень и чертилку.
В комплект входит защитный чехол с прорезями для центрирования. Домашние мастера могут купить транспортир вместе с инструментом.
Похвальный отзыв

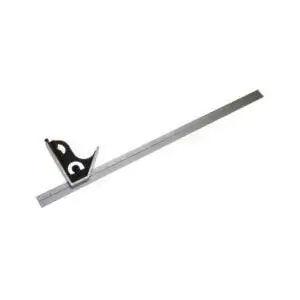

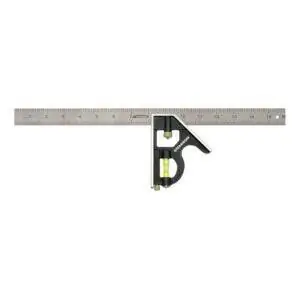

Swanson Tool TC134 16-дюймовый комбинированный квадрат
Это лезвие из нержавеющей стали с четкими выгравированными делениями на 1/8 дюйма, 1/16 дюйма и 1/32 дюйма. Он включает в себя метрическую шкалу с шагом в 1 миллиметр.
Головка изготовлена из литого под давлением цинка, который был обработан на станке с ЧПУ для создания маркировки на поверхностях под углом 45 и 90 градусов. Крепежная гайка лезвия подпружинена, что предотвращает выпадение лезвия даже при ослаблении. Пузырьковый уровень изготовлен из ударопрочного акрила и оснащен чертилкой.
Также обратите внимание

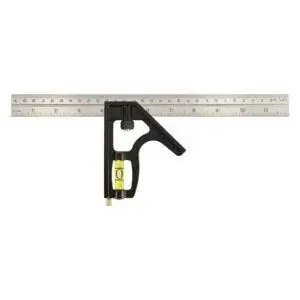

Johnson Level & Tool 12-дюймовый металлический комбинированный угольник
12-дюймовый комбинированный угольник от Johnson Level & Tool предназначен для базовой маркировки и измерения. Он предназначен для тех, кто занимается самодельными работами время от времени, а также для загруженных рабочих площадок, в которых грубый износ инструмента неизбежен.
Лезвие изготовлено из нержавеющей стали, поэтому оно не ржавеет, но градуировка выбита, а не выгравирована. Маркировка имеет деления 1/8 дюйма, 1/16 дюйма и 1/32 дюйма с метрической шкалой в 1 миллиметр. Головка отлита под давлением из цинка с покрытием, устойчивым к сколам. Акриловый флакон защищает пузырек, в комплект входит чертилка.
Часто задаваемые вопросы о комбинированных квадратах
Это руководство содержит исчерпывающее описание ключевых особенностей лучших комбинационных квадратов. Однако, учитывая разнообразие доступных инструментов и их различное использование, может остаться ряд вопросов. Следующие ответы касаются часто задаваемых вопросов.
Q. Как использовать комбинированный квадрат?
Универсальность, предлагаемая комбинированным квадратом, является одной из его главных привлекательных черт. Вы можете использовать линейку для проверки длины или ручку в качестве основы для проверки высоты или глубины углублений. Используйте «квадратную» часть для отметки или проверки углов 45 и 90 градусов, а пузырек, если он есть, для проверки уровня.
Q. Как сохранить комбинацию квадратов?
Как и в случае с любым другим инструментом, основная проблема заключается в загрязнении. Периодически разбирайте и очищайте компоненты неабразивной губкой с небольшим количеством спирта или медицинского спирта для удаления отложений. После того, как он высохнет, слегка протрите направляющую лезвия восковой пастой, чтобы смазать ее.
Q. Насколько точны комбинации квадратов?
Точность зависит от модели и ее возраста. Многие изготавливаются с допусками 0,001 дюйма; однако трение может в конечном итоге воздействовать на резьбу винтов и направляющие, которые со временем ослабевают. Качественные инструменты прослужат много лет, а вот бюджетные модели нужно менять чаще.
Q. Как узнать, является ли квадрат комбинации точным?
Чтобы проверить точность угольника, используйте кусок доски с плоским обработанным краем, например, фанеру или МДФ. Установив головку на один конец линейки, приложите инструмент к краю доски, как будто проверяя прямоугольность. Острым карандашом проведите линию вдоль лезвия. Переверните комбинированный квадрат так, чтобы голова образовала зеркальное отражение. Поместите основание внизу первой линии и проведите вторую линию вдоль лезвия. Две линии должны быть параллельны. Если они образуют неглубокую букву «V», квадрат не точен и должен быть откалиброван.
Q. Как установить или откалибровать комбинированный квадрат?
Ослабьте и снимите лезвие. Убедитесь, что канавка, в которой проходит лезвие, чистая; даже крошечная частица грязи может вывести лезвие из квадратной формы. Соберите и проверьте снова, следуя процедуре, описанной в предыдущем ответе. Если он по-прежнему не выровнен должным образом, отрегулируйте канавку лезвия с помощью тонкой металлической наждачной бумаги, обернутой вокруг самого лезвия, или надфилем с тонкой иглой. Тщательно продумайте, с какой стороны работать, чтобы исправить угол. Работайте медленно и часто проверяйте, пока проблема не будет решена.
