Познакомьтесь с советами и информацией о цветах и размерах электропроводки, горячих и заземляющих проводах, типах кабелепроводов и многом другом.
Вам не нужно быть электриком, чтобы понять основы проводки в вашем доме. Поскольку общее понимание того, как работают кабели и провода, является частью ответственного домовладельца, наше информационное руководство проведет вас через все, что вам нужно знать. Вы узнаете, что означает каждый цвет провода, как различать типы кабелепроводов и многое другое.
Основы кабелей и проводов
Большинство домашних проводов - провода, идущие от сервисной панели через стены и к электрическим коробкам - являются одножильными, то есть они сделаны из одной сплошной жилы. Светильники и некоторые выключатели имеют провода, состоящие из множества тонких жил, которые более гибкие. Чем толще провод, тем меньше его номер; например, провод 12-го калибра толще, чем 14-го.
Кабель относится к двум или более проводам, заключенным в защитную оболочку. На упаковке кабеля указывается сечение и количество проводов. Например, «12/2 WG» означает два (черный и белый) провода 12-го калибра плюс провод заземления.
Неметаллический (NM) кабель, иногда называемый Romex, состоит из двух или трех изолированных проводов плюс оголенный провод заземления, все вместе обернутые в пластиковую оболочку. Многие местные нормы допускают прокладку кабелей NM внутри стен или потолков, а некоторые нормы разрешают прокладку в подвалах и гаражах. Кабель подземного питания (UF) имеет провода, завернутые в твердый пластик для водонепроницаемой защиты. Используйте его для проектов на открытом воздухе.
Бронированный кабель изолированные провода заключены в металлическую оболочку для дополнительной защиты. BX (также называемый AC) не имеет заземляющего провода, только тонкий алюминиевый соединительный провод, непригодный для использования в качестве заземления; металлическая оболочка обеспечивает путь для заземления. Metal-clad (MC) имеет заземляющий провод с зеленой изоляцией. В соответствии с некоторыми местными нормами и правилами требуется бронированный кабель или кабелепровод везде, где открыта проводка.

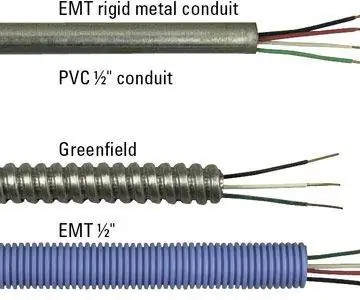

Типы каналов
Канал - труба, через которую проходят провода, обеспечивает наилучшую защиту от повреждения проводов. Это также упрощает замену или установку новых проводов: протягивайте их через кабелепровод, а не врезайте в стены, чтобы проложить новый кабель.
Металлический кабелепровод когда-то использовался в качестве пути для заземления; последние коды требуют заземляющего провода с зеленой изоляцией. Труба из ПВХ (пластика) дешевле металла, но не так прочна. Металлическая трубка Greenfield и пластиковая трубка EMT представляют собой гибкие типы кабелепроводов. Они полезны при работе в труднодоступных местах.
Цвета и размеры проводов
Чем толще проводник, тем большую силу тока (ампер) он может проводить без перегрева. Провод 14-го калибра может пропускать до 15 ампер; провод 12-го калибра, до 20 ампер; и провод 10-го калибра, до 30 ампер. Никогда не перегружайте провод - например, никогда не подключайте 20-амперную цепь проводом 14-го калибра.
Провода с изоляциейчерного, красногоили другого цвета являются горячими проводами, передающими питание от сервисного щита к электрическому устройству. Белыйпровода являются нейтральными, то есть по ним подается питание обратно на сервисную панель. Зеленый или оголенные провода являются проводами заземления. Осторожно: если проводка выполнена неправильно, цвет проводов в вашем доме может не указывать на то, какие из них горячие.
