Узнайте, почему вентиляция является важным фактором при планировании реконструкции сантехники, а также необходимую информацию о типах вентиляции, водосточных трубах и многом другом.
Дренажно-канализационно-вентиляционные (ДВВ) трубы плавно выводят стоки и воду из дома без бульканья и дыма. Для этого требуется воздушный проход позади воды. Вентиляционные трубы проходят от водосточных труб вверх через крышу, чтобы обеспечить этот проход, выводя запахи из дома. Выяснение схемы и расположения сантехнических вентиляционных отверстий является одним из первых шагов при планировании нового устройства или дополнения к вашей системе. Однако не всегда легко найти решение.
При разработке схемы вентиляции и плана системы вы можете выбрать один из нескольких типов вентиляции, и каждый вариант может вызвать проблемы или осложнения. Получите подробную информацию о каждом типе дренажного отверстия, чтобы помочь вам в планировании реконструкции. Перед окончательной доработкой плана попросите местного инспектора по сантехнике утвердить схему вентиляции.
Зачем нужна вентиляция?
Попробуйте быстро опорожнить бутылку с узким горлышком; он будет булькать и булькать, когда медленно сливается. Откройте вентиляционную крышку на пластиковом газовом баллоне, и он будет плавно течь. Вентиляционное отверстие позволяет воздуху попадать за текущую жидкость, создавая быстрый поток без задержек. Вентиляционные трубы в домашней водопроводной системе работают так же.
Центральным элементом системы DWV являетсяглавная труба, обычно это труба диаметром 3 или 4 дюйма, которая проходит прямо через крышу.вторичный стек, возможно, 2 или 3 дюйма в диаметре, служит ответвлением системы. Отводные водосточные трубы меньшего диаметра (обычно 1½ или 2 дюйма) подают воду от определенных приспособлений к стояку.

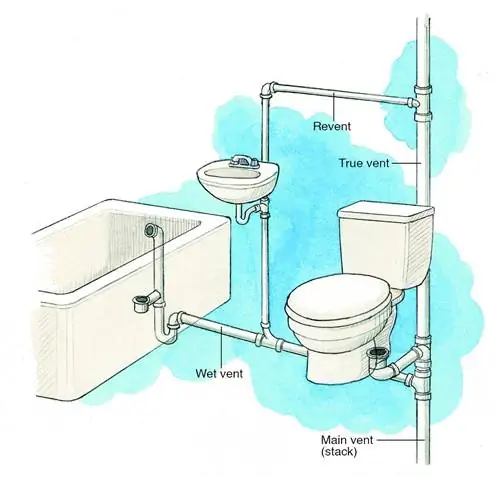

Типы вентиляционных отверстий, которые нужно знать
Atrue vent - это вертикальная труба, присоединенная к дренажной линии, которая проходит через крышу, не пропуская воду. Если светильник находится близко к стеку и на верхнем этаже, верхняя часть прекрасно служит вентиляционным отверстием. Однако многие светильники расположены не так удобно, и приходится искать другие решения.
Arevent труба, также называемая вспомогательной вентиляционной трубой, присоединяется к дренажной линии рядом с приспособлением и проходит вверх и к основному вентиляционному отверстию. Он может подключаться непосредственно за светильником или к горизонтальной дренажной линии.
Если два светильника находятся на противоположных сторонах стены, их можно соединить в стопку с помощью сантехнического креста. Это называетсяобщий вентиляционный канал, и его можно найти на раковинах, расположенных спина к спине.
Мокрая вентиляция может быть разрешена нормами, когда прибор находится достаточно близко к стеку. Если ванна находится рядом с трубой, ее слив может стекать в трубу, которая также служит вентиляционным отверстием.
Для отдельностоящей раковины код может разрешатьпетлевую вентиляцию. Если вентиляция сложна и влажная вентиляция не допускается, возможно, вам придется установить отдельную вентиляционную трубу через крышу.
Воздушный клапан (AAV) открывается, чтобы впустить воздух при сливе отходов, затем гравитация закрывает его, чтобы канализационные газы не просачивались обратно в помещение. Кодексы во многих местах позволяют использовать эти относительно новые устройства вместо вентиляционных линий. В зависимости от размера устройства и каких-либо кодовых ограничений, AAV можно использовать для вентиляции нескольких приборов. Проверьте коды, чтобы убедиться, что они разрешают использование AAV.
На каком расстоянии должен быть светильник от вентиляционной трубы?
Когда вы переделываете свою водопроводную систему, можете ли вы установить влажную вентиляцию или вам нужно установить вентиль или отдельный вентиль? Поиск ответа может потребовать сложных вычислений, основанных на формулах, которые могут различаться в зависимости от региона.
критическое расстояние, или насколько далеко может быть приспособление от вентиляционной трубы, определяется тремя факторами: размером трубы, который требуется кодами, типом приспособления, которое вы хотите для установки, и количество светильников, которые уже имеют мокрую вентиляцию на одной линии. Тщательно измерьте длину труб и проконсультируйтесь с инспектором по сантехнике, чтобы определить, возможна ли влажная вентиляция.

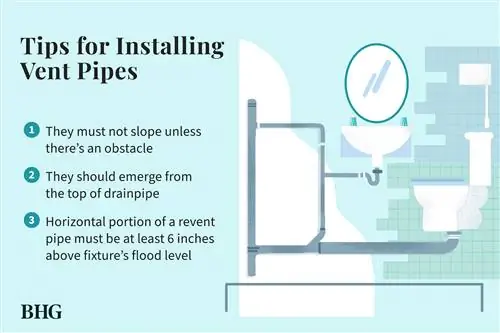

Советы по установке вентиляционных труб
Вентиляционные трубы, часто более узкие, чем водосточные трубы, не должны иметь наклон, как водосточные трубы. Обычно они работают по уровню или отвесу, если нет препятствия, которое нужно обойти.
Вентиляционные трубы должны быть установлены так, чтобы они оставались сухими. Это означает, что они должны выходить из верхней части водосточной трубы либо прямо вертикально, либо под углом не менее 45 градусов к горизонтали, чтобы вода не могла попасть в них обратно.
Горизонтальная часть вентиляционной трубы должна быть не менее чем на 6 дюймов выше уровня затопления светильника или самой высокой точки, до которой может подниматься вода. Например, уровень залива - это обод раковины или переливное отверстие на раковине.
Что нужно знать о магистральном канале
Спланируйте дренажные линии так, чтобы свести к минимуму возможность их засорения. Общее правило заключается в том, что меньшие водосточные трубы (например, 1¼ дюйма для раковины в ванной и 1½ дюйма для кухонной раковины) ведут к большему ответвлению водостоков. Они, в свою очередь, ведут к основной трубе, которая является самой большой трубой из всех (обычно 4 дюйма). Поскольку основной стек также вертикальный, он редко засоряется.
Вода стекает вниз по трубам к основной дренажной линии, подземной горизонтальной трубе, ведущей в городскую канализацию или септическую систему. В старых домах основной водосток может быть сделан из глиняной трубы или другого пористого материала. К сожалению, корни деревьев иногда проникают в магистраль, в результате чего сточные воды застаиваются в доме. Решение - обратиться в компанию, специализирующуюся на бурении магистральных трубопроводов.
Типичные альтернативы вентиляции
Настоящая вентиляционная труба должна оставаться сухой, пока вода стекает в канализацию. Влажный вентиляционный клапан также служит дренажной линией, но он достаточно большой, чтобы никогда не наполняться водой.
В некоторых случаях местные правила допускают другие стратегии вентиляции. Например, раковина в подвале может вентилироваться специальным настенным вентиляционным отверстием, которое выходит из стены. В качестве альтернативы может быть разрешено вентиляционное отверстие, небольшое устройство, которое вытягивает воздух из комнаты, а не снаружи.

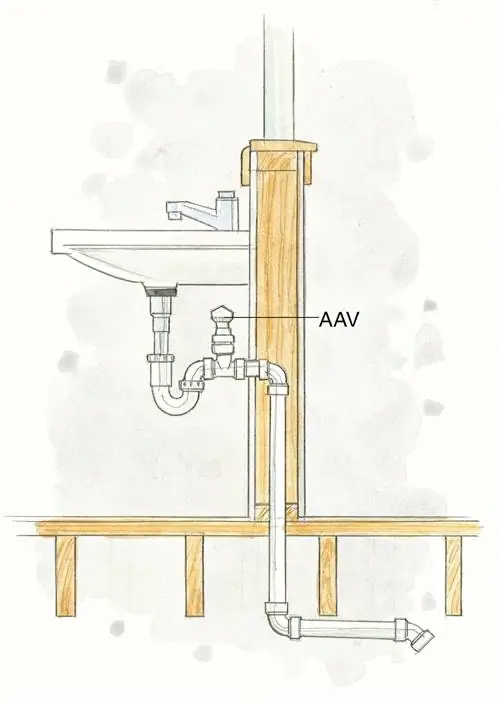

Вентиляция с помощью клапана подачи воздуха (AAV)
Оконная рама в этой стене не позволяет установить вентиляционную линию, поэтому вместо нее устанавливается приточный клапан (AAV). Когда приспособление опорожняется, односторонний клапан открывается, чтобы сбалансировать отрицательное давление и втянуть воздух обратно в трубу, прежде чем снова закрыться. Это помогает предотвратить медленный слив, бульканье или выброс канализационных газов в дом.

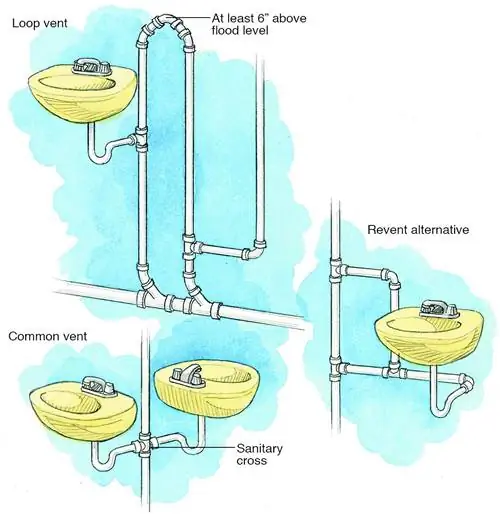

Другие варианты вентиляции
Другие распространенные способы соединения вентиляционных отверстий в стек включают санитарные кресты, альтернативные вентиляционные отверстия и петлевые вентиляционные отверстия, установленные не менее чем на 6 дюймов выше уровня затопления. Ознакомьтесь с местными нормами, чтобы узнать, какие методы приняты в вашем регионе, а затем выберите метод, требующий наименьшего количества отверстий или пазов в шпильках.
Часто задаваемые вопросы
- Каждому водостоку нужна своя вентиляция?
Да, для каждой канализации нужен отдельный вентиляционный канал, чтобы обеспечить правильную работу сантехники и удаление отходов.
- Что произойдет, если канал не вентилируется?
Без дренажных вентиляционных отверстий газы будут скапливаться в водопроводных трубах и стоках и препятствовать свободному течению воды. Это предотвратит выход воздуха из труб, вызывающий подпоры, запахи, засоры унитазов и другие проблемы.
- Как понять, что вентиляция в водопроводе нарушена должным образом?
Признаки плохой вентиляции водопровода включают булькающие звуки, медленный дренаж, пузыри воды в унитазе или пустые туалеты после смыва или запахи канализации.
