Трехполюсные выключатели позволяют легко включать свет из двух разных мест в доме. Подключение одного из них сложнее, чем подключение однополюсного выключателя, но все же это достаточно простая задача, которую можно сделать своими руками.
В стандартном однополюсном выключателе один выключатель света управляет включением/выключением одного светильника. Все становится немного сложнее с проводкой трехпозиционного выключателя, в которой есть два выключателя и один свет. Однако когда вы понимаете, как электричество распространяется в цепи такого типа, они начинают обретать смысл.
В то время как установка новой электропроводки почти всегда должна выполняться лицензированным электриком, домашние мастера могут успешно заменить старые выключатели новыми, если это разрешено местными нормами. Замена трехпозиционного переключателя - простая задача, но она требует больше усилий, чем замена однополюсного переключателя. Если вы планируете такую замену, вы должны иметь практические знания о проводке переключателя. Если вам неудобно заменять выключатель, вызовите электрика.
Безопасность всегда является главным соображением при выполнении любой проводки. Прежде чем делать что-либо еще, всегда отключайте электричество в распределительной коробке и используйте тестер напряжения для проверки проводов в распределительной коробке, чтобы убедиться, что они не горячие.
Что такое проводка 3-позиционного переключателя?
Неприятно прийти домой поздно ночью и наткнуться на другой конец темной комнаты в поисках выключателя. Это только один случай, когда 3-позиционные выключатели (также известные как 3-полюсные выключатели) удобны: эти выключатели позволяют пользователям включать центральный свет с разных сторон комнаты или с верхнего и нижнего концов лестницы.. Настройка 3-позиционного переключателя будет работать даже с диммерным переключателем, если он предназначен для 3-проводного подключения.
Индивидуальные 3-позиционные переключатели напоминают однополюсные переключатели. Однако они не помечены как «ВЫКЛ» или «ВКЛ», потому что они либо разрешают, либо останавливают электрический ток в зависимости от другого положения переключателя в настройке. По сути, трехпозиционный переключатель - это тумблер.
Типы проводов, используемых в 3-полюсных выключателях
Для подключения стандартного 3-позиционного переключателя используются два разных типа проводов, чаще всего кабель 14/2 и кабель 14/3. Цифра 14 обозначает сечение провода (рассчитанное на 15-амперные цепи), а следующее число, 2 или 3, обозначает количество жил в кабеле. Количество проводников в разных кабелях важно, потому что в одной секции 3-позиционного переключателя требуется дополнительный провод. Без провода 14/3 было бы невозможно, чтобы оба выключателя управляли светом.
В некоторых домах может быть провод 12-го калибра, а не 14-го, что просто означает, что провод рассчитан на больший ток. 12-й калибр может выдерживать 20 ампер. Дома, построенные с середины 1960-х годов, вероятно, содержат кабель с неметаллической оболочкой (NM), обычно называемый Romex, в честь популярной марки провода.
Части трехпозиционного переключателя
Когда вы снимаете пластину выключателя света и заглядываете внутрь - или изучаете схему работы трехпозиционных выключателей - вы можете задаться вопросом о разных цветах проводов, о том, что означают эти цвета, для чего они нужны. к чему подключать, а что трогать (и не трогать). Вот 411 на деталях, с которыми вы столкнетесь при подключении 3-позиционного переключателя.

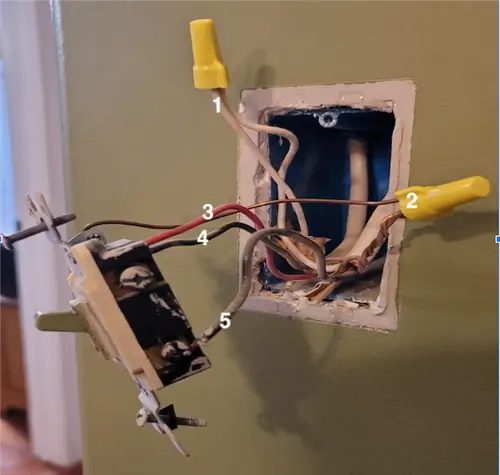

1. Два (белых) нейтральных провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод
Проводные кабели
A 14/2 NM Кабель содержит две жилы: одну черную и одну белую. Он также содержит третий оголенный медный провод. Кабель проходит от источника питания к первому распределительному щитку в описанной здесь типичной трехпроводной схеме, но возможны и другие конфигурации проводки (см. ниже). Следующие цвета электрических проводов являются стандартными, но для разных марок проводов могут использоваться провода разного цвета.
- Черный провод: Это горячий провод, который передает электричество от источника питания к первому выключателю в типичной трехсторонней схеме.. Его также называют «общим проводом» или «линейным проводом». Если выключатель не выключен, этот черный провод всегда горячий.
- Белый провод: Это нейтральный провод, предназначенный для замыкания электрической цепи. Во всех электрических цепях питание должно возвращаться к источнику энергии, и это задача нулевого провода.
- Заземляющий провод: Заземляющий провод - это оголенный медный провод или зеленый провод, и его цель - обеспечить меру безопасности.. Когда цепь работает правильно, заземляющий провод не несет электричества. В случае возникновения проблемы, такой как короткое замыкание, заземляющий провод передает избыточное электричество на землю (землю).
A 14/3 NM Кабель содержит оголенный медный провод и три жилы: одну черную, одну белую и одну красную. В типичной трехсторонней установке кабель 14/3 проходит от первого распределительного щитка ко второму распределительному щитку.
- Черный провод: Черный провод - это горячий провод, но также и путевой провод. В 3-полосной схеме черный провод (вместе с красным проводом) является проводом-путешественником. Это связано с тем, что питание передается от одной распределительной коробки к другой по обоим проводам, но только по одному проводу за раз и определяется конфигурацией тумблеров.
- Красный провод: Второй горячий/путевой провод - это красный провод, который служит той же цели, что и черный провод между двумя переключателями. коробки. В зависимости от конфигурации тумблера, красный или черный провод будет горячим, если свет горит, но не оба.
- Белый провод: по-прежнему считающийся нейтральным проводом, белый провод от кабеля 14/3 служит для передачи электричества обратно к источнику питания. источник для завершения схемы.
- Заземляющий провод: Этот провод служит той же цели, что и в кабеле 14/2, для отвода избыточного электричества к заземление в случае короткого замыкания или неисправности.
Нейтральные провода
В типичном трехпозиционном переключателе белые нейтральные провода не подключаются к фактическим переключателям. Вместо этого они соединяются друг с другом. Это создает непрерывную обратную цепь к источнику питания, который обычно представляет собой клемму шины на панели выключателя.
Нулевые провода можно соединить, скрутив оба провода вместе в каждой распределительной коробке, но современные соединители с рычажной гайкой делают это намного проще. Соединители проводов, такие как соединители Aigreat с гайкой с рычагом, работают, поднимая рычаг, вставляя конец провода, а затем опуская рычаг обратно, чтобы зафиксировать провод на месте.
Traveler Wires
При подключении 3-полюсных выключателей всегда есть два контактных провода, которые соединяют один выключатель с другим. Чтобы 3-позиционный переключатель работал, электричество должно быть направлено либо через один контактный провод, либо через другой, и маршрут зависит от того, находится ли тумблер в положении «вверх» или «вниз».
Когда первый выключатель включает свет, электрический ток проходит через один из проводов бегунов. Однако, если второй переключатель используется для выключения света, то ток будет проходить через другой контактный провод, когда первый переключатель включает свет. Подумайте о том, как проводник переключает движущийся поезд с одного пути на другой: вот как трехпозиционный переключатель направляет электричество либо по красному, либо по черному проводу, чтобы оба переключателя могли управлять светом.
Винтовые клеммы
В 3-позиционном переключателе каждая винтовая клемма имеет свое назначение. Стандартный трехпозиционный переключатель имеет четыре клеммы, каждая из которых представлена цветным винтом. Расположение винтов часто одинаково от переключателя к переключателю. Некоторые производители размещают винтовые клеммы в разных местах, поэтому обязательно изучите схему, прилагаемую к выключателю.
- Черная винтовая клемма: Черный (или самый темный) винт присоединяется к черному общему проводу кабеля 14/2. Терминал может иметь маркировку COM.
- Зеленая винтовая клемма: Зеленый винт - это клемма заземления. В обеих распределительных коробках находятся два провода заземления: один от кабеля 14/2, а другой от кабеля 14/3. Оба этих провода заземления должны быть соединены друг с другом, а затем подключены к зеленому винту в каждой коробке.
- Две дорожные клеммы: В дополнение к черной и зеленой клеммам есть еще две винтовые клеммы, часто латунные. Это пассажирские терминалы. Неважно, какой контактный провод (красный или черный) подключается к какой контактной клемме, если он одинаков в обеих распределительных коробках. Например, если красный контактный провод находится на верхней контактной клемме в первой коробке, он также должен быть на верхней контактной клемме во второй коробке.
Альтернативные конфигурации проводки 3-позиционного переключателя
Хотя описанная выше конфигурация проводки является типичной, это не единственный способ подключения трехпозиционного переключателя. Конфигурация определяется тем, где питание входит в цепь (на выключатель или в осветительную арматуру). Альтернативные конфигурации проводки должны выполняться только электриком.
Если домашний мастер открывает распределительную коробку и находит белый провод с черной изоляционной лентой, белый провод горячий. Это не означает, что для замены переключателя требуется профессионал, потому что замена трехпозиционного переключателя не требует прокладки нового провода. Это просто вопрос отключения одного переключателя и подключения нового.
Независимо от конфигурации проводки, самый простой способ успешно заменить старый трехпозиционный переключатель новым трехпозиционным переключателем - это пометить каждый провод клеммой, к которой он подключен, прежде чем отсоединять провода от проводов. старый переключатель. Затем достаточно просто подключить правильные провода к нужным клеммам нового переключателя.
Как подключить трехпозиционный переключатель
Если вы когда-либо успешно заменяли однополюсный переключатель, заменить трехпозиционный переключатель не составит труда. Самое большое отличие в том, что в коробке есть дополнительный провод. Дополнительный провод - это «путешественник», который соединяет два переключателя друг с другом.
При подключении трехпозиционного выключателя обычно сначала прокладывают провода от одного выключателя к светильнику, а затем - ко второму выключателю. Независимо от того, подключен ли ваш переключатель таким образом, переключатели все равно можно заменить, используя метод, описанный в следующих шагах по подключению 3-позиционного переключателя.

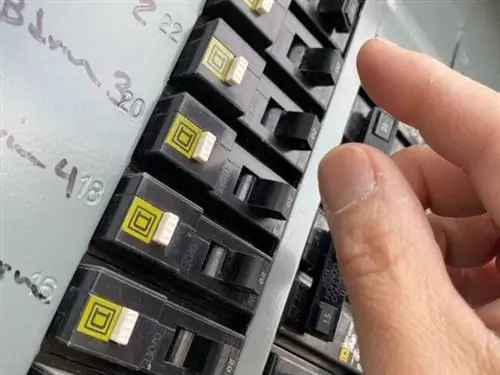

ШАГ 1: Выключите питание на сервисной панели
Найдите панель выключателя в доме. Найдите этикетку рядом с автоматическим выключателем, на которой указано, где находится трехпозиционный переключатель. Отключите рубильник.
Перед тем как перейти к следующему шагу, обязательно проверьте переключатель, чтобы убедиться, что питание выключено.

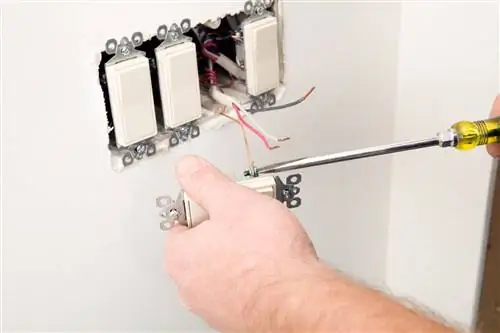

ШАГ 2: Вытащите старый переключатель
Удалите два винта на пластине переключателя, а затем снимите пластину, чтобы открыть старый переключатель. Отвинтите фиксаторы, удерживающие переключатель на месте. У проводов должно быть достаточное усилие, чтобы можно было осторожно вытащить переключатель из отверстия с подсоединенными проводами.
ШАГ 3: Посмотрите на провода, чтобы определить их тип

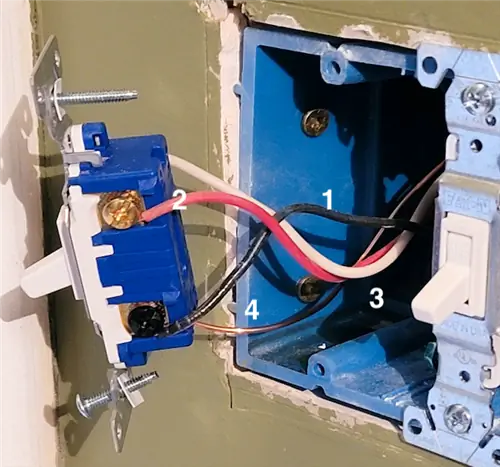

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления
В зависимости от того, как был подключен переключатель, внутри могут быть два разных типа проводов. Если есть белый провод, черный провод и провод заземления, это стандартный кабель 14/2. Если есть черный провод, белый провод, красный провод и провод заземления, то это кабель 14/3.
ШАГ 4: Определите общий провод и пометьте его
В коробке должно быть восемь проводов. Среди них два белых нейтральных провода, соединенных с проволочной гайкой, три круглых провода, соединенных с проволочной гайкой, черный и красный провода и черный провод, соединенный с медной или черной винтовой клеммой. Черный провод называется общим проводом. Перед отсоединением наклейте на него кусок изоленты, чтобы потом было легко запомнить, какой провод общий.
ШАГ 5: Откройте вторую распределительную коробку и найдите эти провода
Во второй распределительной коробке должно быть всего четыре провода: белый провод, красный провод, черный провод и провод заземления. Белый провод может быть помечен черной краской или изолентой, чтобы показать, что это горячий провод. Черный провод идет к общей клемме, и это общий провод в коробке. На этом этапе полезно пометить общий провод, чтобы его было легко идентифицировать позже.

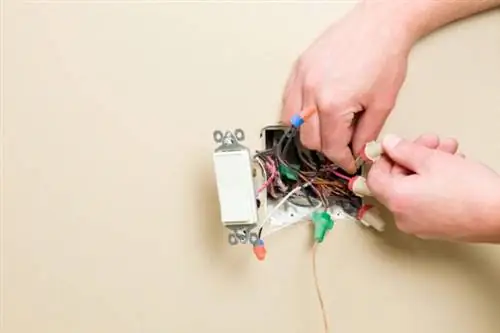

ШАГ 6: Открутите гайки проводов и отсоедините провода
Перед отсоединением проводов убедитесь, что вы знаете, для чего они нужны, и что они четко обозначены. Затем скрутите гайки с проводов и ослабьте винты клемм, чтобы оголенные концы проводов были видны и больше не были прикреплены к переключателю.
ШАГ 7: Установите и подключите новые переключатели к проводам
Перед установкой новых переключателей убедитесь, что они одинаковы. Поскольку конфигурации проводов могут различаться в зависимости от марки, проще всего установить один и тот же переключатель в обоих местах.
Обозначьте общие провода и общие клеммы на новых переключателях по маркировке или по цвету. Найдите черную или медную клемму в нижней части переключателя. Затем подключите общие провода к общим клеммам.
Далее пришло время подключить красный контактный провод к обоим переключателям. Красные провода подключаются к верхней части переключателя. Убедитесь, что он подключен к одному и тому же месту, либо к правому верхнему, либо к левому краю обоих блоков.
В обеих коробках есть второй провод, и пришло время их подключить. Контактный провод первого блока - это черный провод, не помеченный как общий провод, а контактный провод другого блока - белый с черной краской или черной лентой на нем. Подключите эти провода к открытым верхним клеммам, которые не используются красным проводом.
Теперь скрутите и соедините белые нейтральные провода в первой коробке с помощью гайки, а затем скрутите и закрепите три заземляющих провода в первой коробке. Затем конец самого короткого заземляющего провода необходимо подключить к зеленой клемме выключателя. Подойдите ко второй коробке и подключите заземляющий провод к зеленому или латунному клеммному винту переключателя. Теперь все провода должны быть подключены.
ШАГ 8. Установите крышки переключателей, включите питание и проверьте переключатели
После того, как все провода закреплены, переключатели можно закрепить обратно в коробку двумя винтами. Затем установите на место крышки переключателей. Вернитесь к панели выключателя и снова включите выключатель для выключателей. Проверьте каждый переключатель, включив и выключив его.
