Вакуумные работы, работа со сжатым воздухом или газом, работа со взвешенными твердыми частицами и многие другие области применения требуют поставщика дроссельных заслонок. Они имеют решающее значение для большинства промышленных процессов, независимо от того, используются ли они в качестве регулирующей или запорной арматуры. Поворотные затворы предпочтительнее задвижек из-за их функции дросселирования, простоты эксплуатации и простоты обслуживания. Они заменили шаровые краны в промышленности, особенно в нефтяной промышленности. Для процесса выбора необходимо глубокое понимание различных типов поворотных затворов, их функций в различных условиях и множества других факторов, влияющих на выбор подходящего клапана.
В этом посте описано все, что вам нужно знать о дроссельной заслонке, включая ее определение, компоненты, функции и типы.
Что такое дроссельная заслонка?
Машина, известная как дроссельная заслонка, позволяет или ограничивает поток среды в пределах диаметров труб большого диаметра, поворачивая диск на четверть оборота. Стержень и диск составляют дроссельную заслонку. Стержень проходит через диск к приводу, который управляет движением диска, поворачивая его параллельно или перпендикулярно потоку среды. Принцип работы дроссельной заслонки отражен в ее названии. Стержень машины представляет собой изображение тела бабочки, а диск - ее крылья. При движении клапана каждое крыло поворачивается на угол 90 градусов.
Дроссельные затворы изначально использовались в местах, где не требовалось герметичное уплотнение; Однако дроссельная заслонка могла выполнять функцию запорного клапана, поскольку клапаны изготавливались с герметичными уплотнениями из резины или эластичных материалов. Большинство дроссельных заслонок служат только запорными клапанами, а не дроссельными клапанами. Они работают с различными средами и используются во многих устройствах модуляции, поскольку они легкие и дешевые. Диск, шток, седло и корпус дроссельной заслонки являются ее основными компонентами.
Символ дискового затвора (символ P&ID)
Символ дроссельной заслонки состоит из двух параллельных вертикальных линий с диагональной линией, идущей от верха первой линии до низа второй линии. Поворотные затворы - это двухходовые линейные клапаны, используемые для регулирования расхода, либо включения/выключения, либо дросселирования, на что указывают две сплошные горизонтальные линии, проходящие по бокам вертикальных линий. Сплошной круг расположен посередине диагональной линии и двух вертикальных линий. Единственный символ, в котором не используется полный треугольник, - это дроссельная заслонка, которая выглядит как шаровой клапан с двумя диагональными линиями, пересекающими друг друга. В изометрических рисунках используются изометрические символы.
Типы дисковых затворов

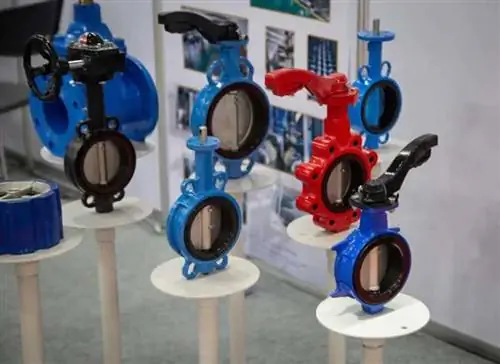

Различные классификации дроссельных заслонок приводят к появлению множества различных типов дроссельных заслонок. Здесь они классифицируются в соответствии с конструкцией дискового затвора, соединения и приводов клапанов. Поворотные затворы можно разделить на клапаны с ручным управлением, в которых используются ручные ручки или шестерни, и клапаны с автоматическим управлением, в которых используются электрические, пневматические или гидравлические приводы в зависимости от метода приведения в действие клапана. Поворотные заслонки с ручным управлением Поворотные заслонки могут управляться вручную с помощью ручного рычага или шестерни. Эта процедура проста и не требует больших затрат.

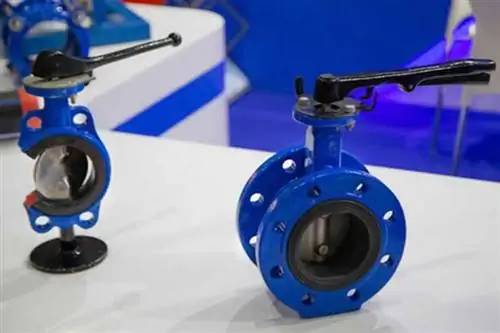

Ручка: Клапан можно установить в открытое, частично закрытое или полностью закрытое положение с помощью ручки. Обычно именно так работают небольшие дроссельные заслонки. Благодаря длинному штоку клапанами с удлиненным шпинделем можно управлять дистанционно.
Gear: Коробка передач увеличивает крутящий момент, но замедляет скорость движения во время этой операции. Поворотные затворы с ручным рычажным управлением немного меньше, чем с зубчатым приводом.
Без использования силы ручные операции с дроссельной заслонкой выполняются в хирургических латексных перчатках. Однако их нельзя использовать в критически важных трубопроводных системах из-за их низкой скорости.
Поворотные заслонки, действующие автоматически
Поворотные затворы, действующие автоматически, могут управляться издалека. Клапанами большего размера можно управлять с помощью приводов клапанов. Клапаны с приводом являются безопасным и надежным вариантом, поскольку они могут оставаться открытыми или закрытыми даже в случае отказа привода. Это клапаны с приводом:
Клапаны с электрической бабочкой: Для управления этими клапанами на расстоянии используется двунаправленный двигатель. Для увеличения крутящего момента в системе электрических клапанов используется коробка передач, используемая в ручных дроссельных заслонках. Эти дроссельные заслонки просты в установке.
Клапаны для пневматических дроссельных заслонок: К ним относятся приводные клапаны одинарного или двойного действия. Поршень приводится в движение сжатым воздухом, который заставляет диск открываться и закрываться.
Клапаны для гидравлических поворотных дисков: В комплект также входят клапаны одностороннего и двойного действия. Поршень перемещается под действием гидравлического давления, открывая или закрывая клапан.
