Узнайте, как установить 12 различных типов выключателей, вилок и розеток в вашем доме.
В свете есть нечто большее, чем просто щелчок выключателя. Электрические розетки и выключатели снаружи выглядят просто, но за стеной есть пучок проводов, по которым подается питание. Ответственный домовладелец понимает различные типы выключателей и то, как они работают. Ниже мы покажем вам, как подключить двойной выключатель, непереключаемую вилку и розетку, управляемую переключателем. Освоив основы, узнайте о нетрадиционных розетках и выключателях и о том, как они работают.
Установка комбинированных переключателей
Эти устройства сочетают в себе две функции. При правильной установке они так же безопасны, как два отдельных выключателя. Комбинированные выключатели всегда устанавливаются со сквозной проводкой, а не с концевой проводкой. Это означает, что в коробку входят два или три кабеля.
Отключите питание цепи перед снятием старого выключателя. Чтобы быть уверенным, что повторно согнутые провода не порвутся, обрежьте и снова зачистите концы проводов, прежде чем подключать их.
Ваш выбор комбинированных выключателей когда-то ограничивался выключателем и розеткой или выключателем и выключателем. В наши дни у вас есть гораздо больше возможностей: дистанционное управление, переключатель и диммер, управление вентилятором и освещением, и это лишь некоторые из них.
Что вам нужно
- Отвертка
- Бокорезы
- Стриптиз
- Длинногубцы
- Комбинированный переключатель
- Электроизолента
- Проволока для косичек

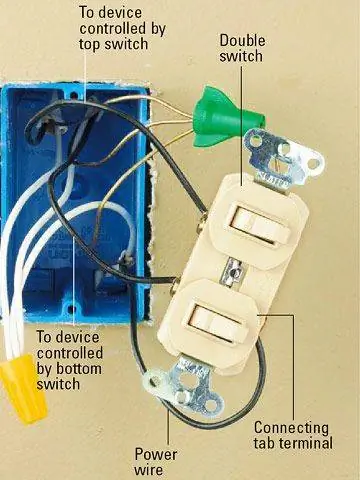

Двойной переключатель
Вставьте два переключателя в один. В коробку входят три кабеля: один ведет к питанию, два других идут к отдельным светильникам. Подключите заземление и соедините все нейтральные (белые) провода вместе. Подсоедините провод питания к клемме с помощью соединительного язычка. Подсоедините два других черных провода к клеммам на стороне без выступа.

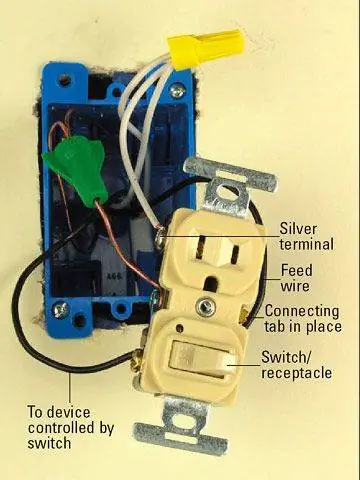

Неотключаемая вилка
Чтобы вилка всегда была горячей (не контролируемой выключателем) на выключателе/розетке, соедините косичку со всеми нейтральными (белыми) проводами и подсоедините косичку к серебряной клемме. Подсоедините провод питания к латунной клемме с соединительным язычком. Склеить основания. Подсоедините черный провод от переключателя к латунной клемме без соединительного язычка.

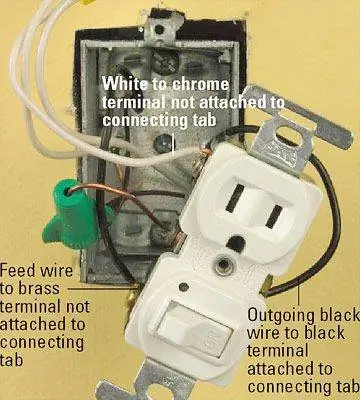

Розетка, управляемая переключателем
Чтобы переключатель управлял средней розеткой, соедините заземление. Сделайте белую косичку и подключите ее к хромированной клемме на стороне устройства, на которой нет соединительного язычка. Соедините все белые провода вместе. Подсоедините черный провод питания к латунной клемме, которая не прикреплена к соединительному выступу. Подсоедините отходящий черный провод к одному из черных винтов клемм рядом с соединительным язычком.
Типы розеток и выключателей

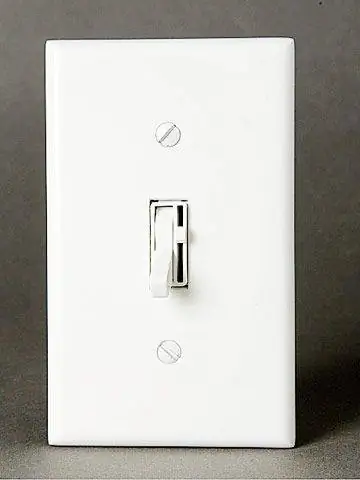

Переключатель с диммером
Этот переключатель позволяет установить уровень освещенности с помощью ползунка на одной стороне переключателя включения/выключения, чтобы вы могли каждый раз включать свет на один и тот же уровень. Вы также можете отрегулировать яркость в любое время с помощью ползунка.

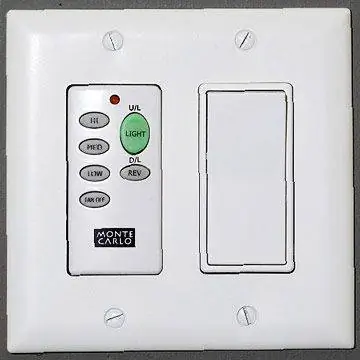

Дистанционное управление вентилятором и выключатель освещения
Когда вы заменяете свет потолочным вентилятором, старый выключатель по-прежнему будет включать и выключать вентилятор. Однако для управления скоростью и уровнем освещенности без существенной переделки проводки вы можете использовать дистанционный переключатель. Настенный пульт дистанционного управления выглядит как обычный выключатель, но позволяет регулировать как скорость вращения вентилятора, так и уровень освещенности без повторной проводки.

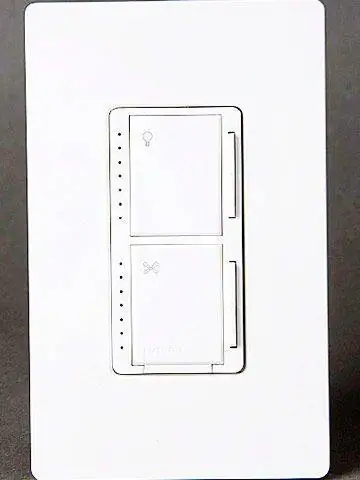

Управление вентилятором, диммер и модуль
Этот проводной переключатель позволяет настроить до четырех вентиляторов и их подсветку с помощью одного переключателя. Замените существующий коммутатор и прикрепите модуль к каждому вентилятору. Переключатель и модуль позволяют регулировать скорость вращения вентилятора и приглушать свет без необходимости прокладки новых проводов от вентилятора к переключателю.

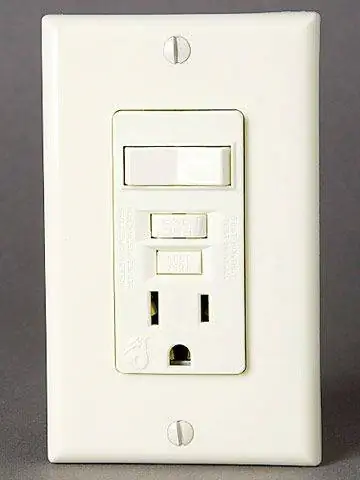

Комбинированный переключатель с GFCI
Это разновидность старой комбинации выключателя и розетки. Поскольку GFCI не работают, если они включаются и выключаются, включение этих устройств предназначено для управления другими вещами, такими как освещение или вытяжные вентиляторы в областях, где требуется GFCI. Переключатели доступны в самых разных стилях, включая устройство с двумя переключателями и GFCI.

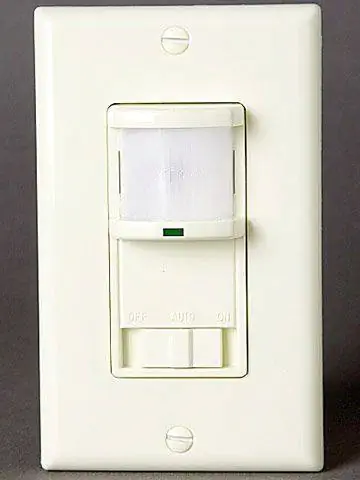

Детектор движения с регулируемым фотоэлементом и временной задержкой
Войдите в комнату, и свет автоматически включится, когда этот переключатель установлен. Он остается включенным в течение выбранного вами периода времени. Когда время истекло, свет гаснет - до тех пор, пока в комнате никто не шевелится. Ручное управление позволяет включать свет и оставлять его включенным на любое время.

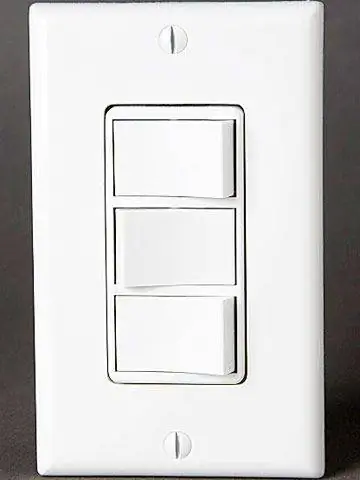

Тройной переключатель
Сложные схемы освещения требуют большего количества выключателей. Нередко в комнате есть два или три комплекта светильников, каждый из которых управляется отдельным выключателем. Линия выключателей на стене может испортить стиль комнаты. Традиционные двойные переключатели занимают вдвое меньше места, но тройные переключатели еще лучше.

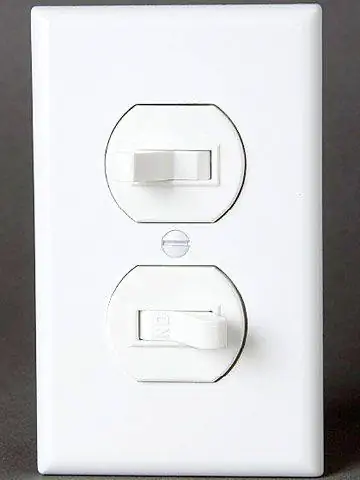

Однополюсный с 3-позиционным переключателем
Такой комбинированный переключатель удобен в таких местах, как верхняя часть лестницы, где однополюсный переключатель может управлять освещением в холле, а трехпозиционный переключатель работает в сочетании с переключателем внизу для управления светом. над лестницей.

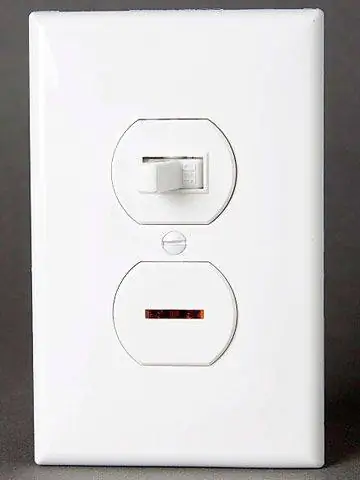

Переключиться с пилотом
Бывают моменты, когда полезно знать, что вы действительно щелкнули выключателем. Вы не забыли выключить свет в гараже? Свет в сумерках загорится в сумерках или вы случайно щелкнули выключателем? Проверьте контрольную лампу. Если он включен, значит и питание.
