Стропила являются важным конструктивным компонентом конструкции крыши, и если вы планируете проект, вам может быть интересно узнать о правильном расстоянии между стропилами и их размерах.
Шаг стропил - это горизонтальное расстояние между параллельными стропилами, измеренное от центра одного стропила до центра следующего. Это помогает определить количество стропил на основе длины здания, что важно для проектирования и строительства крыши.
При планировании строительства крыши важно знать стандартное расстояние между стропилами и их размеры, размеры пиломатериалов и расчетное количество стропил, необходимых для обеспечения надлежащего структурного строительства.
Узнайте больше о стандартных строительных нормах и правилах для стропил крыши, чтобы убедиться, что они одобрены.
Что такое шаг стропил?
Расстояние между стропилами - это расстояние между балками крыши, также известными как параллельные стропила, которые простираются от конька или бедра до стеновой плиты, карниза или периметра спуска. Он рассчитывается по центру или заданному размеру расстояния между центром одного стропила и центром следующего стропила.
Расстояние между стропилами является одним из важнейших аспектов проектирования зданий и крыш, поскольку оно помогает определить максимальный пролет стропил и необходимое количество стропил в зависимости от длины здания. Наряду с другими факторами, влияющими на пролет, он включает сорт, переменные нагрузки и породу древесины.
Кроме того, необходимо знать расстояние между стропилами, потому что в рамках инженерных расчетов это помогает определить и сформировать требуемую конструкцию крыши, которая соответствует строительным нормам, выдерживая нагрузку и вес крыши.
Как рассчитать расстояние между стропилами?
Расчет расстояния между стропилами определяется в соответствии с предписывающими таблицами, представленными в Международном жилищном кодексе (IRC), который находится в главе 8. Однако расстояние между стропилами также может быть рассчитано профессиональным инженером-строителем. Кроме того, стандартное расстояние между стропилами, используемое в каркасе крыши, включает 12″, 16″, 19,2″ или 24″ по центру.
Вы также можете использовать онлайн-калькуляторы расстояния между стропилами, где вы можете лично выбрать различные размеры для вашего кровельного каркаса. Он включает в себя породу древесины, сорт, параметры пролета, максимальный пролёт, прогиб, постоянную нагрузку, постоянную нагрузку, расстояние и другие условия эксплуатации. После выбора различных размеров вы можете нажать кнопку «Рассчитать», которая предоставит полезную информацию о расстоянии между стропилами.
Помните, что использование этого калькулятора расстояния между стропилами может дать точную оценку. Тем не менее, лучше всего следовать рекомендациям Строительного кодекса или инженера-строителя, чтобы предотвратить ненужные ошибки в расчетах и обеспечить их одобрение местным строительным департаментом.

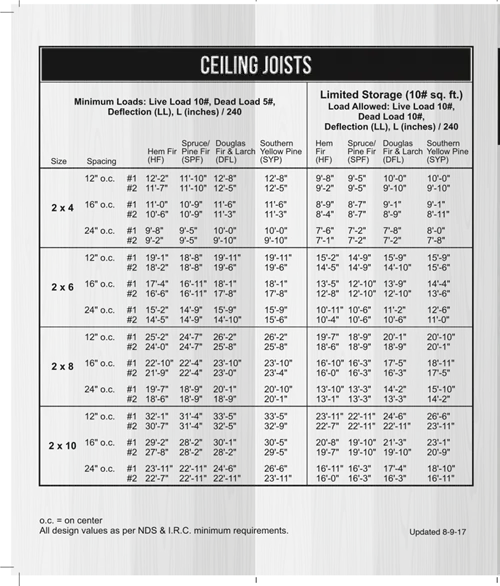

Таблица расстояний между стропилами
Какое стандартное расстояние между стропилами крыши?
Стандартные расстояния между стропилами крыши, измеренные по центру, составляют 12″, 16″, 19,2″ и 24″. Международный кодекс жилищного строительства (IRC), который является основой большинства строительных кодексов Северной Америки, определяет эти стандартные отраслевые измерения.
Однако инженер-строитель может определить другие размеры расстояния между стропилами крыши, и они могут варьироваться в зависимости от влияющих на них факторов. Кроме того, стандартные расстояния между стропилами крыши, обычно используемые для большинства строительных конструкций, составляют 16 ″ и 24 ″.
Руководство по расстоянию между балками крыши
Кровельная балка представляет собой параллельный горизонтальный элемент или балку, проходящую через открытое пространство, которая может быть уложена наклонно или плоско, открыто или скрыто, в зависимости от конструкции. Кровельные балки также соединяются с противоположными стенами здания, поддерживая верхний этаж и потолок, перенося вес крыши на вертикальные колонны и фундамент.
Расстояние между балками крыши имеет требования или факторы, включая размер стропил, пролет стропил, толщину, породу дерева, сорт, толщину, ветровые и снеговые нагрузки, прогиб и местоположение. Текущие и снеговые нагрузки варьируются от 10 до 70 фунтов на квадратный фут (на квадратный фут), а постоянные нагрузки - от 10 до 20 фунтов на квадратный фут. Диапазон отклонений от L/∆=180 до L/∆=240.
Различные климатические условия также могут влиять на требования правил по расстоянию между балками крыши для данного местоположения.
Расстояние между стропилами для металлической крыши
Металлическая кровля, обычно изготовленная из стали или алюминия, бывает различных составов и профилей. Расстояние между стропилами для металлической кровли часто необходимо устанавливать таким образом, чтобы поддерживать металлические панели, непосредственно прикрепленные к стропилам.
Расстояние между стропилами, используемое для металлических крыш, обычно устанавливается производителем металлических панелей, чтобы обеспечить его соответствие размерам конструкции крыши. Металлические крыши также более тонкие и, как правило, легче, поэтому стропилам требуется меньший вес для поддержки или опоры. Из-за этого шаг стропил может быть больше.
Как правило, стропила для металлических крыш располагаются с шагом 16 или 24 дюйма по центру.
Расстояние между стропилами для крыши крыльца
Расстояние между стропилами на крыше крыльца может варьироваться в зависимости от различных факторов, влияющих на него, включая породу дерева, сорт, нагрузку, прогиб, назначение, конструкцию крыши крыльца и даже климат.
Как правило, расстояние между стропилами на крыше крыльца обычно составляет 16 или 24 дюйма по центру.
Расстояние между стропильными балками
Стропильные балки представляют собой открытые горизонтальные конструктивные элементы, которые вы видите на потолке, предназначенные для поддержки веса крыши здания, передавая нагрузку на вертикальную конструктивную часть.
В общем случае расстояние между стропильными балками и другими стропильными балками должно быть не более 16″. Вы можете уменьшить расстояние между стропильными балками, но никогда не увеличивайте расстояние между ними.
Расстояние между стропилами для перголы
Расстояние между стропилами перголы может варьироваться в зависимости от размера перголы или ваших визуальных предпочтений. Но стандартное расстояние между стропилами перголы, как правило, составляет от 12 до 20 дюймов, но чаще всего используются размеры 12 и 16 дюймов по центру.
Если вес стропил небольших пергол не приведет к провисанию балки, рекомендуется расстояние 12″. Если вес стропил будет проблемой для балки, лучше всего использовать 16-дюймовый интервал.
Расстояние между стропилами для столбового сарая
Не существует стандартных размеров расстояния между стропилами для столбового сарая. Обычно это зависит от характеристик здания и предпочтений владельца.
Вообще, в конструкциях часто используется расстояние между стропилами от 4 футов до 12 футов для столбового сарая.
Что такое размеры стропил?
В общем, размер стропил относится к толщине и диапазону глубины конкретного пиломатериала, используемого для проекта стропил крыши. Пролет стропил крыши обычно измеряется расстоянием выступа стропил по горизонтали от конька до внешнего края несущей плиты наружной стены.
Кроме того, размер стропил выражается как отношение высоты крыши к прогону (половина расстояния) или доля высоты над прогоном.
В зависимости от конструкции и общего размера вашей крыши размеры пиломатериалов, необходимых для стропил вашей крыши, будут различаться. Это также может зависеть от других факторов, включая уклон или уклон крыши, покрытие крыши, сорт древесины, размер пиломатериалов, породу древесины, снеговую нагрузку, временную нагрузку и расстояние между стропилами.
Какого размера пиломатериалы вам нужны для стропил крыши?
Наиболее распространенные доступные размеры пиломатериалов, используемых в каркасе крыши, включают 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2″×14″, используемые в каркасе крыши. Также есть пиломатериалы размером 2″×4″, но они обычно не используются в строительстве.
В общем, пиломатериалы размером 2″×6″ могут иметь длину от 10 до 15 футов, а пиломатериалы 2″×8″ могут иметь длину от 13 до 19 футов. Точно так же пиломатериалы размером 2″×10″ могут иметь длину от 16 до 23 футов, а пиломатериалы 2″×12″ могут иметь длину от 18 до 27 футов. Кроме того, пиломатериал размером 2″×4″ может иметь длину от 7 до 9 футов.
Сколько стропил вам нужно?
Расчет предполагаемого количества стропил, необходимых для стропил вашей крыши, очень важен. Это можно сделать с помощью калькуляторов стропил, если вам нужен более простой метод. Но вы также можете использовать ручную оценку с помощью стандартного калькулятора или карандаша и бумаги.
Первое, что нужно сделать, это найти размеры, включая длину крыши и свес или расстояние между стропилами. Затем вы используете размер длины крыши и делите его на расстояние между стропилами. После этого добавьте 1 для стропила «0». Наконец, умножьте количество стропил на 2, чтобы получить обе стороны крыши или скаты крыши.
Например, ваш дом имеет длину 40 футов и расстояние между стропилами 24″. Итак, первое, что вам нужно сделать, это преобразовать 30 футов в дюймы.
40ft x 12″=480″ (длина в дюймах) ÷ 24″ по центру=20 стропил. Получив ответ, прибавьте 1 к стропилу «0» и умножьте на 2. Вы получите количество стропил, необходимых для вашей крыши.
40ft x 12”=480” ÷ 24” по центру=20 стропил + 1=21 стропило с каждой стороны x 2=42 стропила
