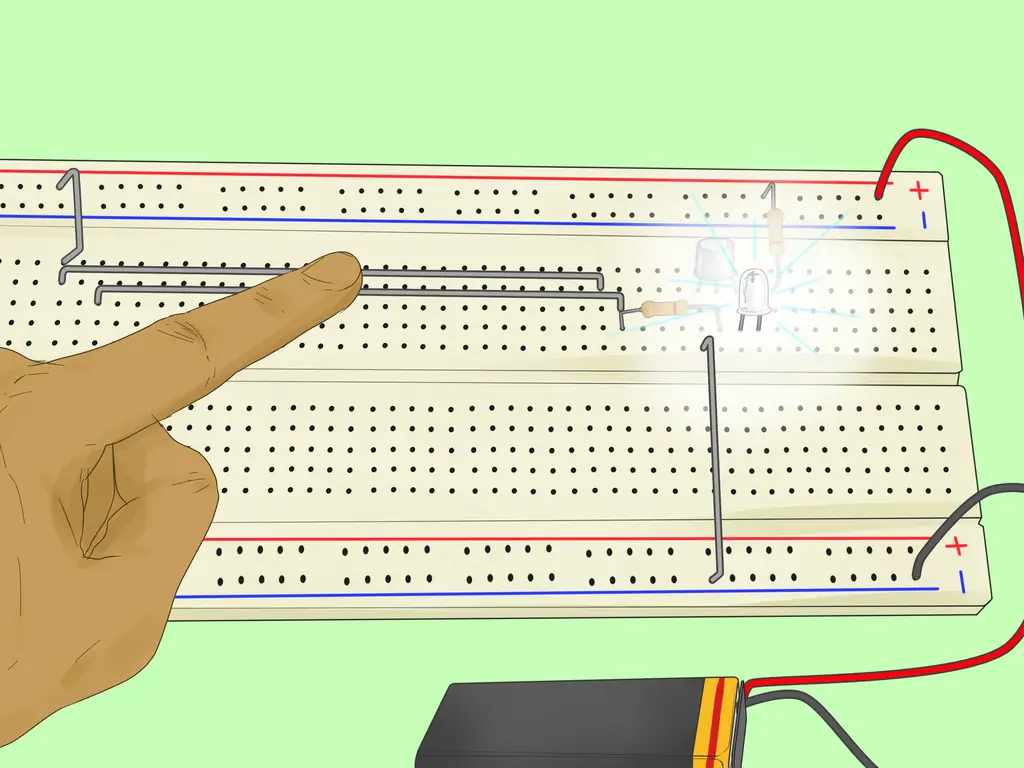

Транзистор - это электрическое устройство, которое может усиливать и повышать электрический ток. Транзисторы также могут функционировать как переключатели и включать и выключать различные электрические токи. Чтобы увидеть, как работают транзисторы, вы можете использовать их для создания и управления простым электрическим переключателем. Вы можете легко найти все необходимые материалы в магазине электроники.
Шаги
Часть 1 из 3: Установка транзистора и резисторов

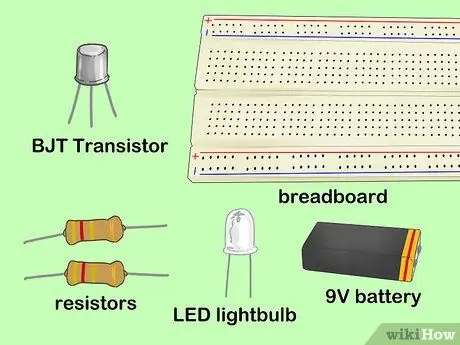

Шаг 1. Купите биполярный транзистор, макет, резисторы и другие принадлежности
Посетите местный магазин электроники, чтобы купить предметы, которые понадобятся вам для создания простой схемы. Купите беспаечный макет с 830 точками крепления и 1 светодиодной лампочкой. Найдите резисторы на 470 Ом и купите небольшую коробку (вам понадобится всего 2 отдельных резистора). Также возьмите катушку с сплошным медным соединительным проводом. Наконец, купите 9-вольтовый аккумулятор.
Существует много различных типов транзисторов, и биполярный переходный транзистор (BJT) - один из самых популярных стилей. Он также довольно прост в использовании и является хорошим вариантом для всех, кто плохо знаком с транзисторами. Транзистор BJT работает, получая небольшой электрический ток и преобразуя его в гораздо больший ток

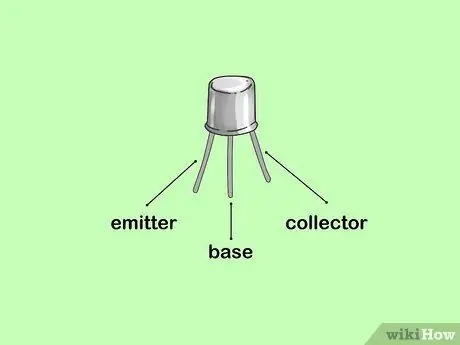

Шаг 2. Найдите контакты на транзисторе
У вашего BJT-транзистора будет пластиковая головка с 3 маленькими металлическими штырями, торчащими из одного конца. Держите транзистор лицевой стороной (с надписью) к себе. Когда транзистор находится в этом положении, крайний левый вывод является эмиттером, центральный вывод - базой, а крайний правый вывод - коллектором.
Эти 3 контакта выполняют разные функции, поэтому важно правильно их идентифицировать

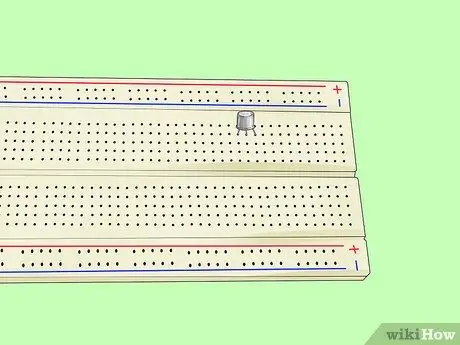

Шаг 3. Вставьте транзистор в макетную плату
Держа переднюю часть транзистора по-прежнему обращенной к вам, вставьте каждый из 3 металлических контактов в отдельное отверстие на макетной плате. Выберите 3 смежных отверстия в любой части макета. Вставьте эмиттер в крайнее левое отверстие, основание в центральное отверстие, а коллектор в крайнее правое из этих трех отверстий.
- Это может потребовать некоторой деликатной работы, так как каждое из отверстий для макета составляет всего около 1⁄32 дюйм (0,79 мм) в поперечнике.
- Макетная плата представляет собой кусок пластика размером примерно 10 дюймов × 6 дюймов (25 см × 15 см) с электропроводкой, проходящей между отдельными отверстиями. Он обычно используется в электрических экспериментах с транзисторами, поскольку электроэнергия проходит между любыми металлическими элементами, подключенными к макетной плате.

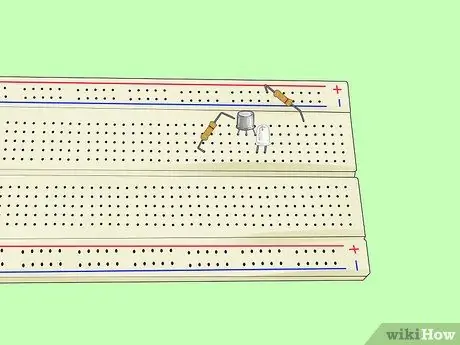

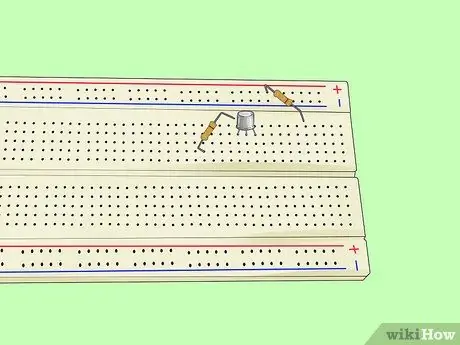

Шаг 4. Вставьте два резистора 470 Ом в отверстия на макете рядом с транзистором
Каждый из резисторов представляет собой толстую покрытую пластиком планку с тонкой проволокой, идущей с обоих концов. Согните эти провода так, чтобы они находились под углом 90 градусов от корпуса резистора. Затем вставьте провода в отверстия на макетной плате. Из-за размера резисторов отверстия должны находиться на расстоянии примерно 6 друг от друга как по ширине, так и по длине.
- Вставьте первый резистор в верхнем правом углу транзистора в 2-3 отверстия от тех, в которых находится транзистор. Затем поместите второй резистор в нижнюю левую сторону транзистора, также в пределах 2-3 отверстий от расположение транзистора.
- Резисторы помогают замедлить и перенаправить электрический ток. Они используются в простых схемах, чтобы предотвратить перегрев проводки и светодиодной лампы. Резисторы выглядят как кусок провода длиной 2 дюйма (5,1 см) с пластиковой трубкой диаметром 2,5 см, обернутой вокруг середины.
Часть 2 из 3: Подключение светодиодной лампы

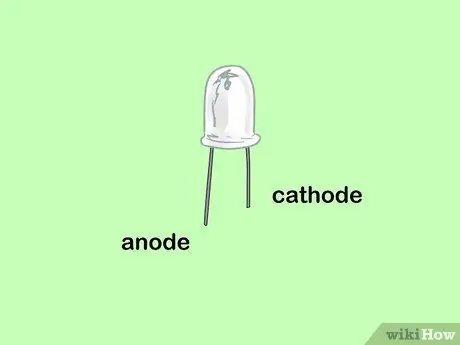

Шаг 1. Найдите провода на светодиодной лампе
Стандартная светодиодная лампа состоит из самой лампы и двух выводов (тонких проволочных нитей). Один из выводов - это катод, а другой - анод. Определите катод, найдя самый короткий провод. Таким образом, анод - это более длинный вывод. Также осмотрите поверхность самой лампы и посмотрите, есть ли на ней указание, что есть что.
- Когда вы подключаете светодиод, всегда подключайте анод к положительной стороне цепи. Если вы по ошибке подключите анод к отрицательной стороне схемы, схема не будет работать и светодиод не загорится.
- Светодиодные лампы ярко горят при питании от небольшого количества электрического тока.
Шаг 2. Вставляем светодиодную лампочку и подключаем ее к транзистору
Светодиод должен находиться прямо справа от транзистора, чтобы схема работала. Вставьте 2 вывода через 2 соседних отверстия в макете. Затем подключите катодный вывод к коллекторному выводу транзистора.
Чтобы подключить катодный вывод к контакту транзистора, просто скрутите 2 провода вместе под макетной платой. Сделайте 2-3 скручивания, чтобы между проводами могло течь электричество
Шаг 3. Подключите 1 резистор к светодиоду
Подключите первый вставленный резистор к положительной (красной) шине питания, идущей вдоль ближайшего длинного края макета. Присоедините второй провод первого резистора к аноду светодиода. Подключите второй резистор, который вы вставили, к базе (центральному контакту) транзистора.
Сделайте соединение прочным, согнув провода резистора 2-3 раза вокруг проводов, к которым вы их подключаете
Часть 3 из 3: Подключение транзисторной схемы

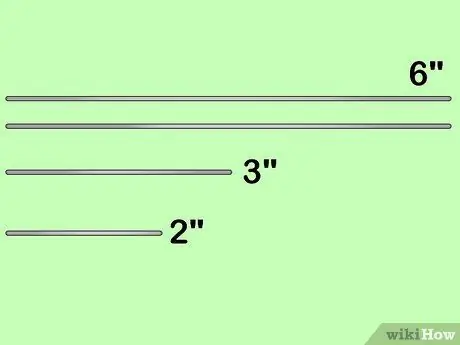

Шаг 1. Отрежьте 4 отрезка провода от катушки соединительного провода
Эти сегменты проводов понадобятся вам для соединения частей вашей цепи. Используйте кусачки для проволоки, чтобы отрезать кусок проволоки длиной 3 дюйма (7,6 см). Затем отрежьте еще 2 сегмента, каждый длиной около 6 дюймов (15 см). Наконец, отрежьте 1 короткий отрезок проволоки длиной 2 дюйма (5,1 см).
Если у вас нет кусачков, купите пару в местном магазине бытовой техники или электроники

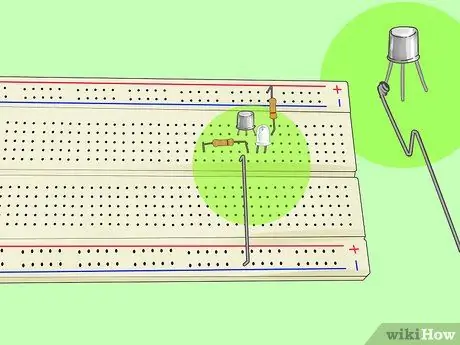

Шаг 2. Заземлите эмиттер на отрицательную шину питания
Для работы ваша цепь должна быть заземлена. Проденьте 1 конец провода через отверстие в макете возле транзистора и оберните его вокруг эмиттерного провода 2-3 раза. Затем воткните другой конец провода в отверстие на макете, подключенное к отрицательной силовой шине.
Визуально проверьте край макетной платы с отрицательной полярностью. Оба длинных края макета будут иметь как отрицательную, так и положительную шины. Отрицательная граница всегда будет сопровождаться знаком «-» и будет синим или черным

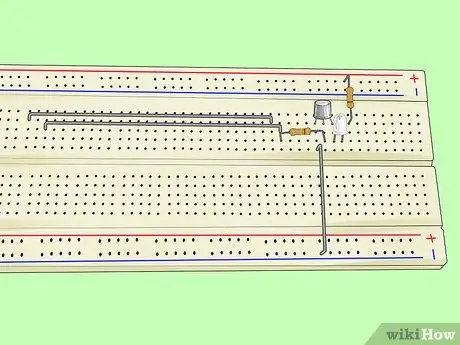

Шаг 3. Вставьте оба отрезка провода длиной 6 дюймов (15 см) в макетную плату
Согните последний 1⁄2 дюйма (1,3 см) от двух длинных сегментов провода так, чтобы он находился под углом 90 градусов к остальной части провода. Вставьте один конец обоих проводов в отверстия на макете рядом с транзистором. Вставьте другой конец обоих длинных отрезков провода в отверстия на дальнем конце макета.
- Выберите отверстия в одном ряду, чтобы 2 длинных провода были параллельны друг другу.
- Из-за длины сегментов провода два конца каждого сегмента будут вставлены на расстоянии примерно 25 отверстий друг от друга.

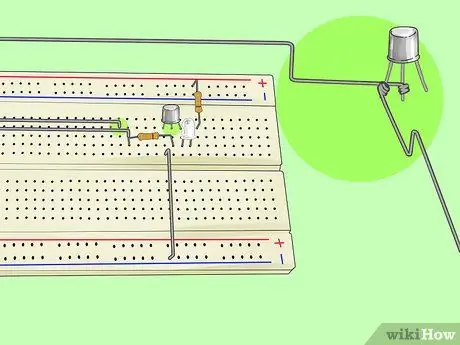

Шаг 4. Подсоедините один из длинных проводов к транзистору
Найдите длинный провод, ближайший к базе транзистора. Под макетной платой оберните конец провода 2-3 вокруг базы транзистора (центрального контакта).
Если провода слишком короткие или слишком жесткие, чтобы их можно было согнуть пальцами, используйте плоскогубцы, чтобы согнуть провода

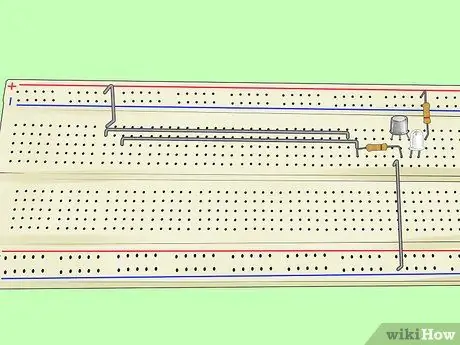

Шаг 5. Присоедините второй длинный провод к положительной рейке
Оберните один конец короткого отрезка провода длиной 2 дюйма (5,1 см) 2-3 раза вокруг конца второго длинного провода (не подключенного к транзистору). Сделайте это на самом дальнем от транзистора конце. Затем согните короткий провод и проденьте его другой конец через отверстие в положительной (красной) шине на длинном крае хлебницы.
Это позволит питанию от аккумулятора поступать на светодиод после подключения аккумулятора

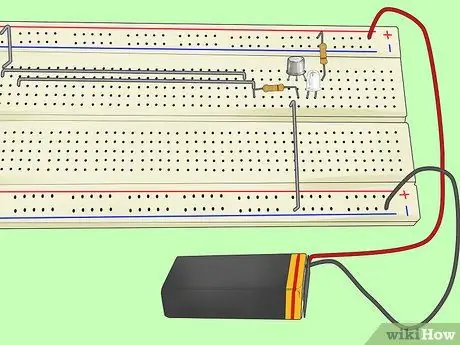

Шаг 6. Подключите аккумулятор к вашей цепи
Подключите 9-вольтовый разъем аккумулятора к положительному и отрицательному выходным отверстиям на самом аккумуляторе. Оберните отрицательный (синий) провод вокруг отрицательной шины питания на конце макета, наиболее удаленном от транзистора. Подключите положительный (красный) провод, идущий от 9-вольтовой батареи, к положительной шине питания.
Адаптер на 9 В состоит из резиновой головки с 2 приемниками, которые защелкиваются на портах + и - батареи. Обратите внимание, что из головки выходят 2 провода: 1 положительный (красный) и 1 отрицательный (синий)

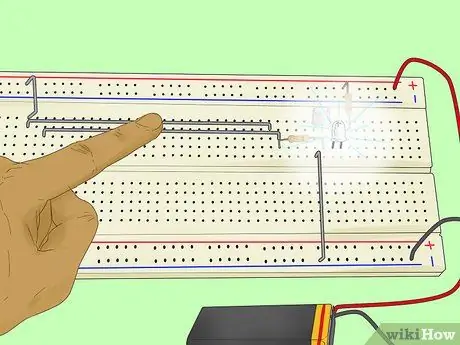

Шаг 7. Коснитесь 2 длинных проводов, чтобы активировать цепь
Эти провода называются «контактными проводами». Одним пальцем нажмите на 2 сенсорных провода. Убедитесь, что вы касаетесь обоих одновременно. Прижмите их к макетной плате и наблюдайте, как загорается светодиод.
Попробуйте поэкспериментировать с различными типами касаний: легкими, тяжелыми и т. Д. В зависимости от того, насколько сильно вы нажимаете на провода, вы заметите, что светодиод светится более или менее ярко
подсказки
- Транзисторы очень дешевы; они обычно стоят менее 5 долларов США. Их также относительно легко использовать в простых экспериментах. По этой причине они популярны в классах естествознания и инженерии в средних, средних и технических школах.
- Транзисторы - это универсальное оборудование, которое можно использовать по-разному. Если вы хотите узнать больше о том, как они работают и как их использовать, ознакомьтесь с онлайн-учебником, подобным этому:
- Чтобы поэкспериментировать с транзисторами, попробуйте также использовать бесплатный онлайн-симулятор транзисторов, который можно найти здесь:
- Одна микросхема памяти (например, в телефоне или компьютере) содержит миллиарды крошечных компактных транзисторов. Транзисторная технология - часть того, что делает эти устройства такими мощными.
